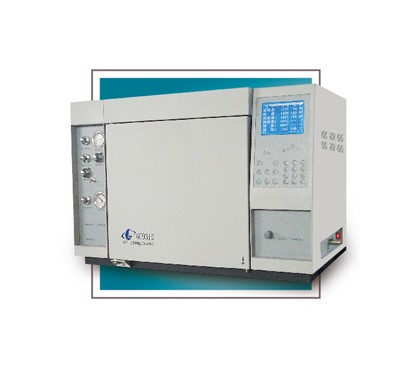

GC9310-变压器油专用气相色谱仪
详细介绍
采用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
GC9310-变压器油色谱分析系统采用一次进样、双柱并联、一次分流的三检测器流程，配TCD检测器和两个FID检测器，其中H2和O2通过TCD检测；烃类气体（甲烷、乙烯、乙烷、乙炔）通过FID1检测，CO、CO2通过FID2检测，克服了大量CO、CO2对烃类气体的影响，特别是乙炔的影响。
性能指标：
（1）最小检测量：一次进样，进样量为1mL时的最小检测浓度:
溶解气体的分析(uL/L)
H2 CO CO2 CH4 C2H4 C2H6 C2H2
2 2 2 0.1 0.1 0.1 0.1
（2）定性重复性：偏差≤1％
（3）定量重复性：偏差≤3％
热导检测器（TCD）
采用半扩散式结构
电源采用恒流控制方式
敏感度：S≥3000mv.ml/mg（正十六烷/异辛烷）
基线噪音：≤20μv
基线漂移：≤50μv/30min
线性：≥105
载气流速稳定性：≤1%。
火焰离子化检测器（FID）
收集极采用圆筒型结构，石英喷口
检测限：≤8×10-12g/s（正十六烷/异辛烷）
基线噪声：5×10-14A
基线漂移 ：≤2×10-13A/30min
线性：≥107
自动点火
稳定时间：10min
标准：
GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
GB/T 7252-2001《变压器油中溶解气体分析和判断导则》
DL/T 722-2000《变压器油中溶解气体分析和判断导则》
