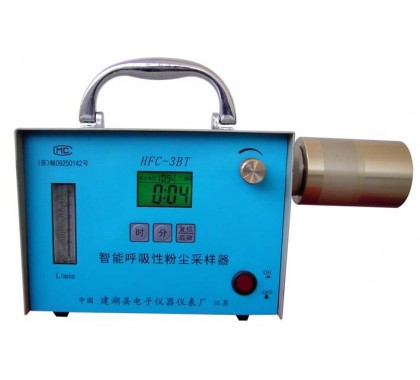

该粉尘采样器配有总尘及呼吸性粉尘预捕集器(采样头)。其中用于测定总粉尘浓度的全尘预捕集器；另一种用于测定呼吸性粉尘浓度的冲击式预捕集器，这种预捕搜集器能对危害人体的呼吸性粉尘和非呼吸性粉尘进行分离，能一次采集可兼得呼吸性和非呼吸性二种粉尘样本，其分离效率达到国际公认的“BMRC”曲线标准，是一种较为可靠实用的粉尘前级分离装置。

一、技术参数

二、工作原理

计算公式：

    空气中呼吸性粉尘浓度按下列计算。

       R=[（m2-m1）÷Qt] ×1000

    式中： R   ——空气中呼吸性粉尘浓度，mg／m3；

  m2——采样后的滤膜质量，mg；

  m1——采样前的滤膜质量，mg；

  Q——采样流量，L／min；

  t ——采样时间，min。

    空气中粉尘浓度按下式计算：

       C= [（m2-m1）÷Qt]×1000

    式中： C——空气中粉尘浓度，mg／m3；

  m2——采样后的滤膜质量，mg；

  m1——采样前的滤膜质量，mg，

  Q ——采样流量，L／min；

  t ——采样持续时间，min。

    说明：采集呼吸性粉尘时，采样流量必须在20L／min，才能保证尘粒分级符合BMRC分离曲线要求。

三、主要特点

   1．气体采样泵耐腐蚀、运行平稳、噪声低、寿命长、负载能力强；

   2．采样流量自动恒流控制，采样时间可在1min-99h59min内任意设置;

   3．仪器采用多功能定时控制模块，大屏幕LCD液晶显示，时间控制精确；

   4．仪器采用嵌入式的软硬件系统设计，具有简捷的人机界面和较高的智能化程度；

   5．实时电量、电压显示，内置电压过压欠压保护模块，可靠保护仪器;

   6．采样器电池组容量大、寿命长，配备专用智能充电器，充电效果好，5小时左右即可完成快速充电；

   7．外型美观，重量轻，体积小，携带方便。

四、使用与维护

1、采样: 装好带滤膜的采样头,按ON/OFF键开机,按住复位/启动键不动，直至屏幕显示“0：00”，再按分键选择所需的时间,此键最大显示时间为59分钟,若59分钟不够,再按时键,此键最大显示时间为99小时, 如果时间选择错误，则同样按住复位/启动键不动，直到屏幕显示“0：00”，重新选择时间。当时间选择好后再按复位/启动键即开机采样，采样泵工作的同时电脑进入倒计时状态,当显示屏倒计时显示“0:00”时主机受微电脑程序控制采样结束，然后再按ON/OFF键切断电源。

每次开机显示记忆上次工作时间, 若想重复上次时间采样，只需按复位/启动键直接工作即可.

2、充电: 图形表示满电，当图形为  并伴有“欠压”闪烁时表示欠压需充电。充电时只需将充电器接上交流市电与采样器连接即可进行全自动充电，一次充足电约需5小时左右，充电时红灯亮充满电转绿灯亮。

此仪器采用先进的微电脑芯片技术实时显示电池电压与电量,让用户更直观的了解仪器工作情况.当电压降到8V以下时，智能控制系统进入保护程序，仪器无法开机工作，这将大延长电池寿命.

3.注意事项:仪器应长时间放置在通风干燥处,若3个月以上不用应补充电,以确保高能电池的使用寿命.

在含尘较多的空气中,应在开机前装好带滤膜采样头,否则大量尘粒进入机内影响气路的器件清洁.

五、仪器成套件

   1.主  机                 1台             9.￠25mm样品盒       3只

   2.智能充电器             1只             10.硅脂               1瓶

   3.三脚架                 1副             11.冲击板(玻璃片)     3只

   4.呼吸尘采样头           1只             12.￠40mm滤膜        1盒

   5.全尘采样头             1只             13.专用工具           1套

   6.￠40mm样品盒           3只             14.仪器箱            1只

7.￠40mm样品盒(全尘用)   3只             15.使用说明书        1份

8. ￠40mm滤膜夹          3只             16. 合格证           1份
