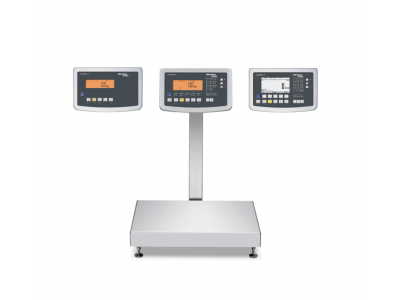

茵泰科Combics®工业秤

型号	Combics 1-CAW1	Combics 2-CAW2	Combics 3-CAW3
键盘	6键	28键 数字键盘	30键 字母数字键盘
显示	14段 22mm 重量读数	14段 20mm 重量读数 应用程序符号	图表 20mm 重量读数 应用程序符号
应用程序
简单重量	●	●	●
数据传输至打印机/PC	●	●	●
符合 ISO 测试	●	●	●
计数		●	●
百分比重量		●	●
平均值		●	●
检重/分类		●	●
累计		●	●
三种应用程序组合		●	●
样品重量和目标值计数(存储调取)		●	●
SQ Min	●	●	●
标识符		●	●
产品数据存储		●	●
日期/时间		●	●
集成红/绿/黄/显示		●	●
内部Alibi存 (可选)		●	●

- L	15,000 d，读数精度
- I	30,000 d，读数精度
- S	60,000 d，读数精度
- BCE	1x3000 e，检定精度
- NCE	2x3000 e，检定精度，多范围，固定多量程范围

	量程 kg	可读数 g 非法定计量 15,000 d	30,000d	60,000 d	法定计量 3000e	2x 3000eMR	材料 E: 不锈钢; V: 镀锌; P:喷塑		平台电缆 长度 m
订购号		- L	- I	- S	- BCE	- NCE	秤盘	框架
1-3DC	3	0.2	0.1	0.05	1	0.5/1	E	V	3
1-6DC	6	0.5	0.2	0.1	2	1/2	E	V	3
1-15DC	15	1	0.5	0.2	5	2/5	E	V	3
1-30ED	30	2	1	0.5	10	5/10	E	V	3
1-30FE	30						E	V	3
1-60ED	60	5	2	1	20	10/20	E	V	3
1-60FE	60						E	V	3
1-60GF	60						E	P	3
1-60IG	60						E	P	3
1-150FE	150	10	5	2	50	20/50	E	V	3
1-150GF	150						E	P	3
1-150IG	150						E	P	3
4-150II	150						P	P	6
4-150LL	150						P	P	6
4-150NN	150					-	P	P	6
1-300GF	300	20	10	5	100	50/100	E	P	3
1-300IG	300						E	P	3
4-300II	300						P	P	6
4-300LL	300						P	P	6
4-300NN	300						P	P	6
4-600II	600	50	20	-	200	100/200	P	P	6
4-600LI	600						P	P	6
4-600LL	600						P	P	6
4-600NL	600						P	P	6
4-600NN	600						P	P	6
4-600RN	600						P	P	6
4-600RR	600						P	P	6
4-600WR	600						P	P	6
4-1500II	1500	100	50	-	500	200/500	P	P	6
4-1500LI	1500						P	P	6
4-1500LL	1500						P	P	6
4-1500NL	1500						P	P	6
4-1500NN	1500						P	P	6
4-1500RN	1500						P	P	6
4-1500RR	1500						P	P	6
4-1500WR	1500						P	P	6
4-3000II	3000	200	100	-	1000	500/1000	P	P	6
4-3000LI	3000						P	P	6
4-3000LL	3000						P	P	6
4-3000NL	3000						P	P	6
4-3000NN	3000						P	P	6
4-3000RN	3000						P	P	6
4-3000RR	3000						P	P	6
4-3000WR	3000						P	P	6

a	b	c	d	e
(mm)	(mm)	(mm)	(mm)	(mm)	版本
320	240	70..89	264	184	...DC-
400	300	94...108	344	244	...ED-
500	400	94...108	443	343	...FE-
650	500	146±3	530	430	...GF-
800	600	146±3	680	530	...IG-

a	b	c	d	e
(mm)	(mm)	(mm)	(mm)	(mm)	版本
800	800	90±2	604	604	...II-
1000	800	90±2	804	604	...LI-
1000	1000	90±2	804	804	...LL-
1250	1000	90±2	1054	804	...NL-
1250	1250	90±2	1054	1054	...NN-
1500	1250	90±2	1304	1054	...RN-
1500	1500	90±2	1304	1304	...RR-
2000	1500	100±2	1804	1304	...WR-

	按选项订购号	Combics 1	Combics 2	Combics 3	附件订购号
接口
Com 1: RS 232		标准	标准	标准
Com 2: RS 232		-	-	标准
UNICOM
RS 232	A1	●	●	●	YDO02C-232
RS 422	A2	●	●	●	YDO02C-485
RS 485	A3	●	●	●	YDO02C-485
5输入/5 输出,数字	A5	●	●	●	YDO02C-DIO
模拟输出	A9	●	●	●	YDO02C-AO
Profibus DP	B1	●	●	●	YDO02C-DP
以太网TCP/IP	B9	●	●	●	YDO02C-ETH
第二称重点/秤连接
模拟平台 10.000e	A20		●	●	YDI02C-WPA
接口RS 232，用于数字平台	A62		●	●	YDI02C-WPD
接口RS 485，用于数字平台	A72		●	●	YDI02C-WPD
设备
24V供电	L8	●	●	●	YAS02MI
内部Alibi 存储	E5		●	●
测试协议最终产品测试(秤)	Z3	●	●	●

	按选项订购号	Combics 1	Combics 2	Combics 3	附件订购号
基本填充 - 自动单个组分填充灌装目标重量 ，可加料或卸料，带交易计数、累计和统计功能	H3			●
增强填充- 作为“基本填充”，附加:填充优化， 物料和容器重量监测，100 组产品存储	H4			●
用户程序组合:称重，计数，中性称重， 百分比称重，动物称重检重，分类(3 或5等级); 累计; 高达3种应用程序能相互组合	H2			●

	按选项订购号	Combics 1	Combics 2	Combics 3	附件订购号
IS平台连接电缆用于数字接口WP2-12针圆插座	M97		●	●	YCCO2-R12F6
连接电缆用于EA/EB/LA/CP的 数字接口WP2-25针D-SUB连接器	M98		●	●	YCCO2-D25M6
连接电缆用于QA/QC/FB/FC的 数字接口WP2-12针圆形连接器	M99		●	●	YCCO2-R12M6

	按选项订购号	Combics 1	Combics 2	Combics 3	附件订购号
分离式的显示器WP1和平台可用插头连接， 显示器插座 (0.2m)连接器密封分离	X1	●	●	●
分离式的显示器WP2 和平台可用插头连接， 显示器插座 (0.2m)连接器密封分离	X6		●	●

	用于COM1 和 Unicom,Combics 侧边 25 针 D-SUB 连接器用	用于COM2(仅与CAW3P) ,Combics 侧边 9针D-SUB 连接器
连接电缆到打印机YDP12/04/14/05 9针 D-SUB连接器,6 m	YCCO1-01CISLM3 (3 m)	YCC04-D09M6
连接电缆到打印机YDP20-0CE或PC 9针D-SUB插座6m	-	YCC04-D09F6
用于PC的连接电缆 9针D-SUB插座2m	7357314	YCC04-D09F6
用于茵泰科数字秤的连接电缆 25针 D-SUB连接器,3m	YCCD-01M3 (3 m)	-
用于各种附件的连接电缆 25针D-SUB插座2m	7357312	-
用于茵泰科数字秤的连接电缆 12针圆形连接器	YCC01-02ISM3 (3 m)	YCCO4-R12M6 (6 m)
用于各种附件的连接电缆 12针圆形连接器	YCC01-03CISLM3 (3 m)	YCCO4-R12F6 (6 m)
用于各种附件和IS平台的连接电缆 12针圆形连接器	YCC01-03CISLM3 (3 m)	YCCO4-R12F6 (6 m)
用于开口电缆末端的连接电缆6m	YCCO2-RELAIS01	YCCO2-RELAIS02
用于PC上的RS232数据接口 到 USB 接口的连接电缆 25针 D-SUB连接器/USB 插头,2m	YCCO1-USBM2	-

描述	订购号
SartoCollect	YSC03

描述	订购号
数据打印机，包含打印数据，时间和统计程序	YDP60-60L
带标签打印机，60 mm纸张宽度	YDP05
带标签打印机，108mm，纸张宽度	YDP14IS-OCEUV
热敏打印机，108mm纸张宽度	YDP14S-OCEUVTH

条形码读取器，连接 PS/2连接器	YBR05PS2
显示单元防尘罩 (2 项)	YDC01CI
插头和插座连接安装套件将模拟秤台连接到显示器(分离式连接)	YAS99I
直径4.5到9mm,M16x1.5的电缆接头 (PG)	YAS04CIS
控制面板安装套件	YAS07CI
不锈钢接线盒可在一个平台上连接至多4 个称重传感器或外部安装PR6130/64S	940536130642
继电器盒从秤连接到外部控制，与4(5)个继电器输出(250 V/3A)和1个光电合器输入(0-30 V)	YSB01
数字输入和输出模块从Combics 3 连接到外部控制 与8个开口集电输出(50 mA)和7个TTL兼容输入 (0-30 V)	YSB02
继电器盒从 Combics 3 连接到外部控制	VF3033
IP65安装套件，用于电缆连接 (D-SUB 25)3个罩子	YAS01CISL

描述	订购号
不锈钢立柱320 x 240 mm,立柱高度330 mm	YDH01CWS
不锈钢立柱,400 x 300 mm和500 x 400 mm，立柱高度 500 mm	YDH02CWS
不锈钢立柱500 x 400 mm,立柱高度750mm	YDH03CWS
不锈钢壁架棱形 (同样用于防爆 1,2,21,22 区)	YDH01CIS
不锈钢壁架，倾斜显示器(同样用于防爆 1,2,21,22 区)	YDH02CIS
不锈钢壁架 (同样用于 1,2,21,22 区)	YDH04CIS
显示器平台支撑板(基板安装显示) 不锈钢1.4301(V2A)制作 仅用于平台尺寸400 x300 mm (ED和500 x400 mm(FE)*3	YDH12CWS

描述	订购号
地面安装立柱喷塑高度 1.1m(同样用于防爆 1,2,21,22区)	YDHO3CIP
不锈钢地面安装立柱，高度1.1m (同样用于防爆 1,2,21,22区)	YDH03CIS
地面安装附件
不锈钢立柱支撑 (4 个支撑点)	YBP03CIS
用于将打印机固定在地面或台架上的板	YPP01CWS
条形码读取器支托固定在:地面安装立柱或台架	YBH01CWS

描述	订购号
800 x 600 mm(斜坡尺寸: 1200 x 600 mm)	YAR01CWP
800x800 mm,1000 x800 mm(斜坡尺寸:1200 x 800 mm)	YAR06CWP
1.000 x1.000 mm,1250 x 1000 mm(斜坡尺寸:1200 x 1000 mm)	YAR02CWP
1.250 x 1.250 mm,1500 x 1250 mm(斜坡尺寸: 1200 1250 mm)	YAR03CWP
1.500 x 1.500 mm(斜坡尺寸:1200 x1500 mm)	YAR04CWP
2.000 x1.500 mm(斜坡尺寸:1200 x1500 mm)	YAR05CWP

描述	订购号
800 x600 mm(斜坡尺寸:1200 x 600 mm)	YAR01CWPT
800 x 800 mm,1.000 x 800 mm(斜坡尺寸: 1200 x 800 mm)	YAR06CWPT
1000 x1000 mm,1250 x 1000 mm(斜坡尺寸:1200 x1000 mm)	YAR02CWPT
1250 x 1250 mm,1500 x 1250 mm(斜坡尺寸:1200 x 1250 mm)	YAR03CWPT
1500x1500 mm(斜坡尺寸:1200x1500 mm)	YAR04CWPT
2000x1500 mm(斜坡尺寸:1200 x1500 mm)	YAR05CWPT

描述	订购号
800 x 600 mm	YEG01CWP
800 x 800 mm	YEG08CWP
1000 x800 mm	YEG07CWP
1000 x 1000 mm	YEG02CWP
1250 x 1000 mm	YEG03CWP
1250 x 1250 mm	YEGO9CWP
1500 x 1250 mm	YEG04CWP
1500 x 1500 mm	YEG05CWP
2000 x 1500 mm	YEG06CWP

描述	订购号
320 x 240mm	YRC01DCA
400 x 300 mm	YRC01EDA
500 x 400 mm	YRC901FEA
650 x 500 mm	YRC01GFP
800 x 600 mm	YRC01IGP

描述	订购号
工作台，用于平台尺寸400 x300 mm，高度范围645-685 mm	YWT01CWP
工作台，用于平台尺寸500 x400 mm,高度范围 655-695 mm	YWT02CWP
工作台，用于平台尺寸650x 500 mm,高度范围642-702 mm	YWT03CWP
工作台，用于平台尺寸800 x 600 mm,高度范围642-702 mm	YWT04CWP

描述	订购号
不锈钢台式支撑杆，用于安装显示器可调节高度*3	YDH01WTCWS
滚轮组 (2 个脚轮，带有导向和制动功能)，用于工作台“3	YRO01WTCW
地面固定装置(2组不锈钢板4 组不锈)适用于所有4个称重传感器平台3	YFP01CWS
紧固安装套件，用于锁定地秤2 个脚和斜坡，或用于基坑安装，适合 800 x 800 mm及以上台面	YFP02CWS

组合	3 种显示和控制单元 10种量程范围在 3 kg 到3t之间 13 个平台尺寸
材料	不锈钢显示单元，镀锌钢或喷塑平台 颜色:NCSS3502-B(RAL7040) 不锈钢秤盘1.4301(最大 800 x 600 mm) 喷塑钢秤盘 (800 x800 mm起)
显示和控制单元	提供任选支撑板或立柱安装在平台上
杂项	4个高度可调节水平脚 水平仪 过载保护
操作温度范围	-10°C到+40°C
分辨率(非法定计量)	根据模型:1x30.000 d1x15.000 d oder 1 x 60.000d
分辨率(法定计量,Class Ⅲ)	根据模型 3.000e或2x 3.000 e(MR)
称重系统	1或4个C3称重传感器
IP保护等级	平台IP65，显示及控制单元IP44，可选IP65
数据接口	RS232(标准) 可选 RS 232 RS 485/422 模拟输出0/4...20 mA,0-10 V16-bit 数字I/0(5输入和 5输出) Profibus DP 以太网TCP/IP、Modbus TCP PS/2 第二内置A/D转换器
内部Alibi 存储	可选 130,000数据组
秤盘	可选 喷塑秤盘 不锈钢 1.4301(800 x800 mm 起)
综合附件	斜坡      电缆 基坑安装边框      打印机 滚筒运输机      墙面安装支架 工作台      软件      支撑架
供电	100-240 V AC(-15%/+10%),50-60 Hzmax17 W/23 VA 可选 15,5-24 VDC(+10%),max.12 W 13-17 VAC(土10%),50-60 Hz, max.12 W
排放	符合EN 61326-1,Class B(IEC 61326-1)
用电安全	符合EN 61010-1(IEC61010-1) EN60950(IEC950)
抗干扰	符合EN 61326-1工业秤(IEC 61326-1)
