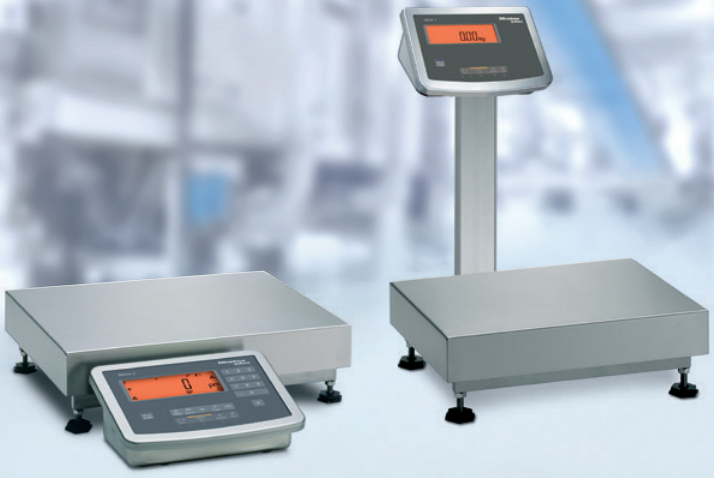

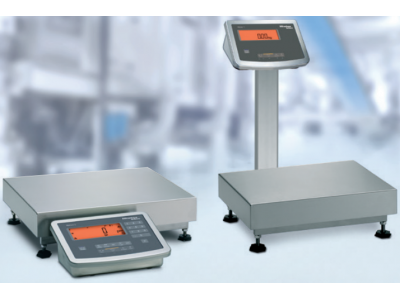

茵泰科Midrics®台秤和平台秤

参数	描述
可能组合	‒ 2种重量显示器 ‒ 10种量程，从3 kg到3 t ‒ 13种平台尺寸
材质	MIS… 称重显示器：不锈钢 MW.P…/MAPP… 称重显示器：不锈钢 称重平台 ‒ 镀锌钢，带粉末涂层，抗冲击、刮擦、磨损。 色号： NCSS3502-B (RAL7040) 秤盘： ‒ AISI304不锈钢（800 × 600 mm及以下） ‒ 粉末涂层钢（800 × 800 mm及以上）	MW.S…/MAPS… 称重显示器：不锈钢 称重平台： ‒ AISI304不锈钢 秤盘： ‒ AISI304不锈钢
称重显示器	提供螺栓板或可选安装在秤台上的立柱
其它	‒ 4个可调节高度的水平支脚 ‒ 水平泡 ‒ 过载保护
分辨率（非认证）	根据型号，最大30,000 d
称重系统	1个或4个C3传感器
IP防护等级	MIS… ‒ 称重显示器：IP65 MW P…/MAPP… ‒ 称重平台：IP65 ‒ 称重显示器：IP65	MW.S…/MAPS… ‒ 称重平台：IP67（传感器IP68） ‒ 称重显示器：IP65
数据接口（2个插槽）	可选： ‒ RS 232 ‒ RS 485/422 ‒ 模拟输出：0/4...20 mA，0-10 V，16位 ‒ 数字I/O（5输入5输出) ‒ Ethernet TCP/IP和ModbusTCP
内置Alibi内存	可选： 130,000数据集
全面的附件	‒ 斜坡 ‒ 基坑框架 ‒ 滚轮传送带 ‒ 台秤	‒ 电缆 ‒ 打印机 ‒ 墙面支架 ‒ 软件 ‒ 立柱
供电	100‒240 VAC (-15%/+10%)，50‒60 Hz，最大17 W/23 VA 可选： ‒ 22.8‒26.7 VDC，最大12 VA ‒ 22.8‒26.7 VAC，50‒60 Hz，最大12 VA ‒ 通过内置电池包
电源线长度	3 m
三级秤操作温度范围	-10 … +40°C
非认证秤操作温度范围	-10 … +40°C
存储温度范围	-10 … +40°C
放射性	符合EN 61326-1，class B (IEC 61326-1)
电安全性	符合EN 61010-1 (IEC 61010-1)和 EN 60950 (IEC 950)
抗干扰	符合 EN 61326-1，工业区域（IEC 61326-1）
净重/毛重	MW/MAP...DC... (320 × 240mm) 5 / 6.2 kg MW/MAP...ED... (400 × 300 mm) 8 / 9.9 kg MW/MAP...FE... (500 × 400 mm) 14.7 / 16.7 kg MW/MAP...GF... (650 × 500 mm) 28 / 42.1 kg MW/MAP...IG... (800 × 600 mm) 38 / 52.1 kg MW/MAP...II... (800 × 800 mm) 51 / 66 kg MW/MAP...LI... (1,000 × 800 mm) 60 / 75 kg MW/MAP...LL... (1,000 × 1,000 mm) 72 / 96 kg MW/MAP...NL... (1,250 × 1,000 mm) 88 / 112 kg MW/MAP...NN... (1,250 × 1,250 mm) 120 / 146 kg MW/MAP...RN... (1,500 × 1,250 mm) 137 / 174 kg MW/MAP...RR... (1,500 × 1,500 mm) 160 / 198 kg MW/MAP...WR... (2,000 × 1,500 mm) 217 / 261 kg

参数	描述
传感器连接	供电：8.4 V 传感器技术：4线或6线技术
电桥阻抗	83 Ω 到 2,000 Ω
测量信号集线器	0 mV 到 29.4 mV
测量信号/校正值	最小 0.672 µV/e
灵敏度	最大4百万分度（内部）
净重	约2.3 kg

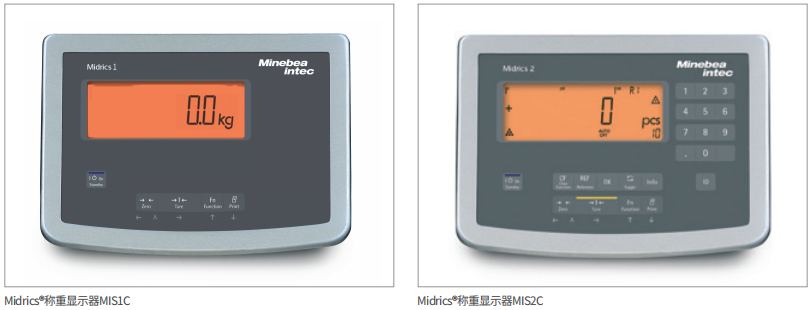

用户界面	应用等级1	应用等级2
键盘	5键	23键
显示	14段字符 20 mm高重量读数	14段字符 20 mm高重量读数 和应用符号
应用	应用等级1	应用等级2
称重	●	●
数据传输到打印机/电脑	●	●
计数		●
百分比称重		●
平均		●
检重/分类		●
总计		●
净总计		●
标识符（4 × 40 字符）		●
日期/时间（可选）	●	●
内置Alibi内存（可选）	●	●

	量程(kg)	可读性(g)			材质
					E：不锈钢；V：镀锌钢；P：粉末涂层				称重平台电缆 长度约长(m)
					MW.P.../MAPP...		MW.S.../MAPS...
订购号			- L	- I	秤盘	框架	秤盘	框架
1C-3DC	3		0.2	0.1	E	V	E	E	2.5
1C-6DC	6		0.5	0.2	E	V	E	E	2.5
1C-15DC	15		1	0.5	E	V	E	E	2.5
1C-30ED	30		2	1	E	V	E	E	2.5
1C-30FE	30		2	1	E	V	E	E	2.5
1C-60ED	60		5	2	E	V	E	E	2.5
1C-60FE	60		5	2	E	V	E	E	2.5
1C-60GF	60		5	2	E	P	E	E	2.5
1C-60IG	60		5	2	E	P	E	E	2.5
1C-150FE	150		10	5	E	V	E	E	2.5
1C-150GF	150		10	5	E	P	E	E	2.5
1C-150IG	150		10	5	E	P	E	E	2.5
4C-150II	150		10	5	P	P	E	E	6
4C-150LL	150		10	5	P	P	E	E	6
4C-150NN	150		10	5	P	P	E	E	6
1C-300GF	300		20	10	E	P	E	E	2.5
1C-300IG	300		20	10	E	P	E	E	2.5
4C-300II	300		20	10	P	P	E	E	6
4C-300LL	300		20	10	P	P	E	E	6
4C-300NN	300		20	10	P	P	E	E	6
4C-600II	600		50	20	P	P	E	E	6
4C-600LI	600		50	20	P	P	E	E	6
4C-600LL	600		50	20	P	P	E	E	6
4C-600NL	600		50	20	P	P	E	E	6
4C-600NN	600		50	20	P	P	E	E	6
4C-600RN	600		50	20	P	P	E	E	6
4C-600RR	600		50	20	P	P	E	E	6
4C-600WR	600		50	20	P	P	E	E	6
4C-1500II	1,500		100	50	P	P	E	E	6
4C-1500LI	1,500		100	50	P	P	E	E	6
4C-1500LL	1,500		100	50	P	P	E	E	6
4C-1500NL	1,500		100	50	P	P	E	E	6
4C-1500NN	1,500		100	50	P	P	E	E	6
4C-1500RN	1,500		100	50	P	P	E	E	6
4C-1500RR	1,500		100	50	P	P	E	E	6
4C-1500WR	1,500		100	50	P	P	E	E	6
4C-3000II	3000		200	100	P	P	E	E	6
4C-3000LI	3000		200	100	P	P	E	E	6
4C-3000LL	3000		200	100	P	P	E	E	6
4C-3000NL	3000		200	100	P	P	E	E	6
4C-3000NN	3000		200	100	P	P	E	E	6
4C-3000RN	3000		200	100	P	P	E	E	6
4C-3000RR	3000		200	100	P	P	E	E	6
4C-3000WR	3000		200	100	P	P	E	E	6

量程	尺寸	最大附加预负载	中心点最大负载 承载能力	侧边最大负载 承载能力	四角最大负载 承载能力
3 kg	320 × 240 mm	-	25 kg	20 kg	15 kg
6 kg	320 × 240 mm	0.6 kg	25 kg	20 kg	15 kg
15 kg	320 × 240 mm	1.5 kg	25 kg	20 kg	15 kg
30 kg	400 × 300 mm	3 kg	100 kg	60 kg	40 kg
30 kg	500 × 400 mm	3 kg	200 kg	150 kg	100 kg
60 kg	400 × 300 mm	6 kg	100 kg	60 kg	40 kg
60 kg	650 × 500 mm	6 kg	200 kg	150 kg	100 kg
60 kg	500 × 400 mm	6 kg	200 kg	150 kg	100 kg
60 kg	500 × 400 mm	6 kg	200 kg	150 kg	100 kg
150 kg	500 × 400 mm	15 kg	200 kg	150 kg	100 kg
150 kg	650 × 500 mm	15 kg	200 kg	150 kg	100 kg
150 kg	800 × 600 mm	15 kg	200 kg	150 kg	100 kg
150 kg	800 × 800 mm以上	15 kg	3,500 kg	3,000 kg	1,500 kg
300 kg	650 × 500 mm	30 kg	400 kg	300 kg	200 kg
300 kg	800 × 600 mm	30 kg	400 kg	300 kg	200 kg
300 kg	800 × 800 mm以上	30 kg	3,500 kg	3,000 kg	1,500 kg
600 kg	800 × 800 mm以上	60 kg	3,500 kg	3,000 kg	1,500 kg
1,500 kg	800 × 800 mm以上	150 kg	3,500 kg	3,000 kg	1,500 kg
3,000 kg	800 × 800 mm以上	300 kg	3,500 kg	3,000 kg	1,500 kg

COM 1	作为选项的订购号	作为附件的订购号
RS232	A11	YDO01M-232
RS232和实时时钟	A31	YDO01M-232CLK
UniCOM	作为选项的订购号	作为附件的订购号
RS232，控制输出	A1	YDO01M-232CO
RS422	A2	YDO01M-485
RS485	A3	YDO01M-485
数字5输入/5输出	A5	YDO01M-IO
模拟输出	A9	YDA01M-20MA
Ethernet TCP/IP、Modbus TCP	B9	YDO01M-EN

描述	作为选项的订购号	作为附件的订购号
24伏电源供电	L8	YAS02MI
内置电池包	L9
内置Alibi内存	E5
称重显示器 - 平台的可插拔连接	X1	YAS99I
防爆ATEX 2区和22区	Y2
非认证版本的水平装置	L11
定位支架，也适用于简单的墙面安装	G1
安装地点在工厂验证（仅适用于EWR地区）	F1

描述	UniCOM	COM1	作为附件的订购号
电脑连接线，9针D-SUB母头，6 m	M34	M4	YCC02-D09F6
YDP21打印机连接线，9针D-SUB母头，6 m		M9	YCC02-D09F6
YDP05、YDP14IS打印机连接线，9针D-SUB公头，6 m	M33	M3	YCC02-D09M6
各种附件的连接线，12针圆母头，6 m	M36		YCC02-R12F6
各种附件的连接线，25针D-SUB母头，6 m	M31		YCC02-D25F6
以太网连接线，带有RJ45公头，7 m	M38		YCC03-RJ45M7

描述	订购号
高速针式打印机	YDP50
高速针式打印机，符合GLP/GMP要求	YDP60
高速针式打印机	YDP21
带状/标签打印机，热敏打印，纸张宽度60 mm	YDP05
带状/标签打印机，热敏打印，纸张宽度108 mm	YDP14IS-0CEUV
带状/标签打印机，热敏打印，纸张宽度108 mm	YDP14S-0CEUVTH

描述	订购号
SartoConnect 4.0	YSC03
茵泰科OPC服务器	6289OPC

描述	订购号
显示器单元防尘罩（2个）	YDC01SW
线缆格兰头，直径4.5到9 mm，M16 × 1.5	YAS04CIS
显示器控制板安装套件	YAS03MI

描述	订购号
不锈钢墙面支架（安装面倾斜）	YDH01CISC
不锈钢墙面支架，显示器角度可调整	YDH02CISC
不锈钢墙面支架（安装面垂直）	YDH04CIS

描述	订购号
不锈钢地面安装立柱，高度1.1 m (可用于1、2、21、22区)	YDH03CISC
地面安装立柱的附件描述	订购号
不锈钢立柱支撑（4个支脚）	YBP03CIS
用于摆放打印机的托盘，可连接在里面安装立柱和台面立柱上	YPP01CWS
用于摆放条形码扫描仪的托盘，可连接在里面安装立柱和台面立柱上	YBH01CWS

描述	订购号
用于平台尺寸为320 × 240 mm的立柱，高度330 mm	YDH01CWSC
用于平台尺寸为400 × 300 mm和500 × 400 mm的立柱，高度500 mm	YDH02CWSC
用于平台尺寸为500 × 400 mm的立柱，高度750 mm	YDH03CWSC
用于平台尺寸为400 × 300 mm和500 × 400 mm的连接支架（固定显示器到秤台侧边）	YDH12CWSC

喷漆斜坡	订购号
用于平台尺寸为800 × 800 mm、1,000 × 800 mm的斜坡（斜坡尺寸：1,200 × 800 mm）	YAR01MAPP
用于平台尺寸为1,000 × 800 mm、1,000 × 1,000 mm、1,250 x 1,000 mm的斜坡 （斜坡尺寸：1,200 × 1,000 mm）	YAR02MAPP
用于平台尺寸为1,250 × 1,000 mm、1,250 × 1,250 mm、1,500 x 1,250 mm的斜坡 （斜坡尺寸：1,200 × 1,250 mm）	YAR03MAPP
用于平台尺寸为1,500 × 1,250 mm、1,500 × 1,500 mm、2,000 x 1,500 mm的斜坡 （斜坡尺寸：1,200 ×1,500）	YAR04MAPP
用于平台尺寸为2,000 × 1,500 mm的斜坡（斜坡尺寸：1,200 × 2,000 mm）	YAR05MAPP
不锈钢斜坡	订购号
用于平台尺寸为800 × 800 mm、1,000 × 800 mm的斜坡（斜坡尺寸：1,200 × 800 mm）	YAR01MAPS
用于平台尺寸为1,000 × 800 mm、1,000 × 1,000 mm、1,250 x 1,000 mm的斜坡 （斜坡尺寸：1,200 × 1,000 mm）	YAR02MAPS
用于平台尺寸为1,250 × 1,000 mm、1,250 × 1,250 mm、1,500 x 1,250 mm的斜坡 （斜坡尺寸：1,200 × 1,250 mm）	YAR03MAPS
用于平台尺寸为1,500 × 1,250 mm、1,500 × 1,500 mm、2,000 x 1,500 mm的斜坡 （斜坡尺寸：1,200 ×1,500）	YAR04MAPS
用于平台尺寸为2,000 × 1,500 mm的斜坡（斜坡尺寸：1,200 × 2,000 mm）	YAR05MAPS

喷漆基坑框架	订购号
用于平台尺寸为800 × 800 mm的基坑框架	YEG01MAPP
用于平台尺寸为1,000 × 800 mm的基坑框架	YEG02MAPP
用于平台尺寸为1,000 × 1,000 mm的基坑框架	YEG03MAPP
用于平台尺寸为1,250 × 1,000 mm的基坑框架	YEG04MAPP
用于平台尺寸为1,250 × 1,250 mm的基坑框架	YEG05MAPP
用于平台尺寸为1,500 × 1,250 mm的基坑框架	YEG06MAPP
用于平台尺寸为1,500 × 1,500 mm的基坑框架	YEG07MAPP
用于平台尺寸为2,000 × 1,500 mm的基坑框架	YEG08MAPP
不锈钢基坑框架	订购号
用于平台尺寸为800 × 800 mm的基坑框架	YEG01MAPS
用于平台尺寸为1,000 × 800 mm的基坑框架	YEG02MAPS
用于平台尺寸为1,000 × 1,000 mm的基坑框架	YEG03MAPS
用于平台尺寸为1,250 × 1,000 mm的基坑框架	YEG04MAPS
用于平台尺寸为1,250 × 1,250 mm的基坑框架	YEG05MAPS
用于平台尺寸为1,500 × 1,250 mm的基坑框架	YEG06MAPS
用于平台尺寸为1,500 × 1,500 mm的基坑框架	YEG07MAPS
用于平台尺寸为2,000 × 1,500 mm的基坑框架	YEG08MAPS
4传感器秤台的地面固定套件（2个不锈钢板，4个不锈钢地锚）	YFP01MWS

产品线	应用等级	材质版本	传感器数量		量程(kg)		平台尺寸代码 (mm)	显示分辨率
MW	1	P	1	‒	3	DC	‒	L
	2	S	4	‒	6	ED	‒	I
					‒	‒
					‒	‒
					1,500	RR
					3,000	WR

分辨率
-L	15,000 d
-	30,000 d
框架材料
P	喷漆
S	不锈钢
