AHAI 3002是一款手持式噪声和振动分析仪，采用数字信号处理技术，具有测量范围大、耗电省、体积小、可靠稳定等特点，该系列产品按声级计准确度等级可分为1级和2级。准确度为1级的仪器在老标准里叫精密型，型号为AHAI 3002-1型;准确度为2级的仪器在老标准里叫普通型，型号为AHAI 3002-2型。AHAI 3002按功能可分为基本型、统计分析型、频谱分析型、数据存储型、物联网型、户外监测型等，各个功能可以相互组合，实现一机多用的功能。使用方便，操作简单，根据适配的智能振动和噪声传感器，自动进入振动或噪声分析功能。
杭州爱华 AHAI3002-1A 噪声振动分析仪（1级声级计）高声压型 特性优点
- ■ 测量范围宽，级线性范围116dB以上
- ■ 并行时间计权和频率计权或同时测量加速度、速度、位移、频率
- ■ 支持符合IEEE1451.4标准的智能加速度传感器和传声器
- ■ 1.5”OLED 显示器，阳光下可读，耗电省
.jpg)
AHAI 3002 噪声振动分析仪
.jpg)
AHAI 3002 噪声振动分析仪
AHAI 3002 噪声振动分析仪
- ■ GB/T3785.1-2010 (IEC 61672-1:2002) 电声学 声级计第1部分: 规范
- ■ GB/T 23716-2009 (IS0 8041:2005)人体对振动的响应一测量仪器
- ■ GB/T 3241-2010IEC61260-1:2014 电声学倍频程和分数倍频程滤波器1级
- ■ JJG 188-2017 声级计
- ■ JJG 778-2019 噪声统计分析仪
- ■ JJG 449-2014 倍频程及1/3倍频程滤波器
- ■ JJG 676-2019 测振仪检定规程
- ■ 噪声:环境保护、劳动卫生、工业企业、科研教学领域的环境噪声测量、声功率级测量、机器设备噪声测量。
- ■ 振动:电机、泵、风机、家用电器、压缩机、烟机、发电机、齿轮箱等机械设备的出厂检验、状态监测和故障诊断，手传振动等。
相关标准及规程
应用领域
杭州爱华 AHAI3002-1A 噪声振动分析仪（1级声级计）高声压型 产品配件
.jpg)
AHAI 3002 噪声振动分析仪
.jpg)
AHAI 3002 噪声振动分析仪
.jpg)
AHAI 3002 噪声振动分析仪
.jpg)
AHAI 3002 噪声振动分析仪
.jpg)
AHAI 3002 噪声振动分析仪
.jpg)
AHAI 3002 噪声振动分析仪
杭州爱华 AHAI3002-1A 噪声振动分析仪（1级声级计）高声压型 主要功能
| 振动部分 | |||
| 频率范围 | |||
| 采样频率 | 加速度档 | 速度档 | 位移档 |
| 8 kHz | 10 Hz～2.5 kHz | 10 Hz～1.25 kHz | 10 Hz～800 Hz |
| 32 kHz | 32 Hz～13 kHz | 32 Hz～5.0 kHz | 32 Hz～2.0 kHz |
| 测量范围 | |||
|
当用户所配加速度计的灵敏度不同时，测量范围随之不同； 测量范围以灵敏度为3 mV/m·S-2，频率为80 Hz为参考: |
|||
| 采样频率 | 加速度峰值（RMS*√2,m/s2） | 速度有效值（mm/s） | 位移峰峰值（RMS*2√2,mm） |
| 8 kHz | 0.03～1400 | 0.1～2000 | 0.03～12 |
| 32 kHz | 0.03～1400 | 0.1～2000 | 0.002～12 |
| 主要测量指标 |
Apeak'，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms， d_p-p，Vla,T，a_max，v_max，d_max，Vla_max，a_min， v_min，d_min，VLa_min，频率指示。 |
||
| 截止频率 |
8kHz采样频率： 二阶高通滤波器：3.2Hz、10Hz、31.6Hz和关闭可选 二阶低通滤波器：3.16kHz、1kHz、316Hz和关闭可选 32kHz采样频率： 二阶高通滤波器：12.6Hz、40Hz、126Hz和关闭可选 二阶低通滤波器：13kHz、4kHz、1264Hz和关闭可选 |
||
| 记录功能（选配） | 采样间隔1秒到600秒可设置 | ||
| 存贮 | 4 MB Flash RAM | ||
| 存贮组数 |
——基本分析功能：680组 ——全功能：220组 |
||
| 输出接口 | RS232/RS485、直流信号、交流信号 | ||
| 显示 | 1.5寸128×64点阵OLED屏 | ||
| 功耗（基本功能） | < 80 mA/5 V | ||
| 电源 |
7号 AAA 碱性电池：6.0V/1000 mAh 外接电源：5V/2A，USB-Type-C_16口或DB9座接入 |
||
| 外形尺寸 | 172×69×26mm | ||
| 使用条件 |
——气 温：-10 ℃～50 ℃ ——相对湿度：25 %～90 % ——气 压：65 kPa～108 kPa |
||
| 数据记录（选配) |
记录内容：关闭或Type1～Type6 Type1：ap，vrms，dp_p，3 Type2：arms、vrms、drms，3 Type3：VLwh，VLa，2 Type4：1/3OCT下的加速度有效值 Type5：a,v,d的有效值、峰值和峰峰值效值 Type6：a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短时有效值 记录间隔：1 s～600 s可选 |
||
| 1/3OCT频谱分析功能（选配） |
——符合 GB/T 3241-2010 ——滤波器类型：并行(实时)倍频程，以10为底，G=103/10 ——滤波器中心频率 32 kHz采样频率：16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、 80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、 630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz、3.15kHz、4kHz、 5kHz、6.3kHz、8kHz、10kHz ——实时分析：同时完成所有中心频率。 ——主要测量指标：频带加速度1秒值（L1s）、频带加速度最大值(Max)、频带加速度最小值(Min)、频带加速度等效值(Leq,T) |
||
| 手传振动测量（选配） |
——测量范围：80～180 dB （注：以10-6m/ S2为参考0 dB） ——频率范围（参考点：80 Hz,10m/s²）： 8～1000 Hz ± 1 dB 5～1600 Hz ± 2 dB ——主要测量指：awh,4h、VLwh,T、VLwh_max、VLwh_min。 |
||
| 噪声部分 | |||
| 传声器 |
1级：AHAI5225型预极化测试电容传声器 2级：AHAI5221型预极化测试电容传声器 |
||
| 测量范围 |
25 dB(A)～141 dB(A)；35 dB(C)～141 dB(C)；50 dB(Z)～141 dB(Z) ； 其他频率线性范围： 31.5 Hz：26 dB(A)～101 dB(A)；12.5 kHz：25 dB(A)～136 dB(A)。 注1：标配灵敏度-35.0dB，测量范围随灵敏度级变化。 注2：未注明级别时，表示适用于所有级别，下同。 |
||
| 频率范围 |
1级：10 Hz～20 kHz 2级：20Hz～12.5 kHz |
||
| 频率计权 | 并行A、C、Z计权 | ||
| 时间计权 | 并行F(快)，S(慢)，I(脉冲) | ||
| 基本功能 | Lp、Leq,t、Leq,T、Lmax、Lmin、Lpeak、SEL等 | ||
| 准确度 |
1级：符合 GB/T 3785.1-2010/IEC 61672-1:2013 1级。 符合 GB/T 3241-2010/IEC 61260-1:2014 1级 2级：符合 GB/T 3785.1-2010/IEC 61672-1:2013 2级 符合 GB/T 3241-2010/IEC 61260-1:2014 2级 个人声暴露计准确度：符合GB/T 15952-2010 / IEC 61250:2002 |
||
| 数据存贮 | 4 MB Flash RAM | ||
| 存贮组数（基本分析功能） | 512组 | ||
| 其它存贮 | 8组参数模板，128个测点名，64次校准记录 | ||
| 测量时间 | 1 s到24 h | ||
| 日历时钟 | 每月误差小于1分钟 | ||
| 数据接口 | RS232/RS485、直流信号、交流信号 | ||
| 显示 | 1.5寸128×64点阵OLED屏 | ||
| 功耗（基本功能） | < 80 mA/5 V | ||
| 电源 |
4节AAA碱性电池：连续工作约10 h； 外接电源及接口：5V/1A，USB Type-C口或DB9座接入 |
||
| 主机尺寸 | 172×69×26 mm | ||
| 使用条件 |
—— 气 温：-10 ℃～50 ℃。 —— 相对湿度：25 %～90 %。 —— 气 压：65 kPa～108 kPa |
||
| 统计分析模块（选配） |
—— 模块数量：2。 —— 统计0：单次。 —— 统计1：单次或24h可选。 —— 单次统计分析指标：LXYN、SD。 —— 24h模式分析指标：LXeq,T、LXYmax、LXYmin、LN、SD、Ld、Ln、Ldn。 注：X为频率计权A、C、Z；Y为时间计权F、S、I， N为1-99之间的整数，每个统计分析模块可以任取其中的5个。 |
||
| 个人声暴露计模块（选配） |
—— 模块数量：2 —— 测量内容：E、Lex,8h、TWA、LAVG、DOSE，Kurt. —— 交换率：3、4、5、6可选 —— 门限：40 dB～90 dB可选 —— 限值：70 dB～90 dB可选 |
||
| 数据记录（选配） |
记录内容：关闭或Type1～Type5 Type1：“LAFi，LAeqt ，2” Type2：“Linst（ALL），9” Type3：“Linst&Leqt，12” Type4： 1级： ——1/1 OCT：“LAF，LAeqt，1/1，13” ——1/3 OCT：“LAF，LAeqt，1/3，32” 2级： ——1/1 OCT：“LAF，LAeqt，1/1，11” ——1/3 OCT：“LAF，LAeqt，1/3，30” Type5： 1级： ——1/1 OCT：“LAF，LAeqt，1/1，20” ——1/3 OCT：“LALL，1/3OCT，39” 2级： ——1/1 OCT：“LAF，LAeqt，1/1，18” ——1/3 OCT：“LALL，1/3OCT，37” Type6：“DOSItmin，7” 记录间隔： —— Type2，Type5：0.01 s～6.00 s可选 —— Type1，Type3，Type4：0.2 s～60.0 s可选 |
||
| 1/1 OCT频谱分析功能（选配） |
——滤波器类型：并行(实时)倍频程，以10为底，G=103/10。 ——滤波器中心频率： 1级：16 Hz、31.5 Hz、63 Hz、125 Hz、250 Hz、 500 Hz、1 kHz、2 kHz、4 kHz、8 kHz、16 kHz。 2级：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。 ——时间计权：F（快计权）、S（慢计权）。 ——实时分析：同时完成所有中心频率及A、C、Z计权。 ——主要测量指标：频带瞬时声压级(Lp)、频带最大声压级(Max) 频带最小声压级(Min)、频带等效连续声压级(Leq,T)。 注：也可选配1/3 OCT频谱分析功能，且1/1 OCT和1/3 OCT只能选其中一种。 |
||

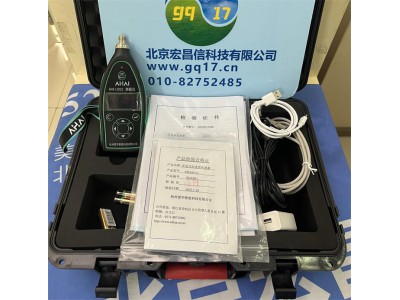

杭州爱华部分产品公司库存展示
