1、通信数据规则
传输协议：MODBUS 协议，RTU协议。
RTU号范围：001－255（000为广播RTU号）。
通信参数：参数可通过两键设定，选项如下
l 校验位：偶校验，奇校验，无校验
l 波特率：57600，19200, 9600,2400
l 停止位：1位
2、RTU地址说明
读功能码 0x03 可上位机修改，存储运行参数。
写功能码 0x10 向RTU地址中写入数据。
RTU地址
40001 AE628设备号，（0xff 适用于任何设备，但仅限于读取设备号时用）。
40002 低位波特率参数：57600（3），19200（2）, 9600（1）,2400（0）
高位 校验位参数：2偶校验，1奇校验，0无校验。
40003 数据保存频率： 单位 分钟 ；最大60分钟
40004 低位通道显示标示。 0为关闭，1为开启
40005 第一路4-20mA通路零点显示值 默认为400
40006 第一路4-20mA通路满量程显示值 默认为2000
40007 第一路4mA对应的AD值 标定时自动产生
40008 第一路20mA对应的AD值 标定时自动产生
40009 第二路4-20mA通路零点显示值 默认为400
40010 第二路4-20mA通路满量程显示值 默认为2000
40011 第二路4mA对应的AD值 标定时自动产生
40012 第二路20mA对应的AD值 标定时自动产生
40013 第三路4-20mA通路零点显示值 默认为400
40014 第三路4-20mA通路满量程显示值 默认为2000
40015 第三路4mA对应的AD值 标定时自动产生
40016 第三路20mA对应的AD值 标定时自动产生
40017 第四路4-20mA通路零点显示值 默认为400
40018 第四路4-20mA通路满量程显示值 默认为2000
40019 第四路4mA对应的AD值 标定时自动产生
40020 第四路20mA对应的AD值 标定时自动产生
40021 第五路4-20mA通路零点显示值 默认为400
40022 第五路4-20mA通路满量程显示值 默认为2000
40023 第五路4mA对应的AD值 标定时自动产生
40024 第五路20mA对应的AD值 标定时自动产生
40025 第六路4-20mA通路零点显示值 默认为400
40026 第六路4-20mA通路满量程显示值 默认为2000
40027 第六路4mA对应的AD值 标定时自动产生
40028 第六路20mA对应的AD值 标定时自动产生
40029 第七路4-20mA通路零点显示值 默认为400
40030 第七路4-20mA通路满量程显示值 默认为2000
40031 第七路4mA对应的AD值 标定时自动产生
40032 第七路20mA对应的AD值 标定时自动产生
40033 第八路4-20mA通路零点显示值 默认为400
40034 第八路4-20mA通路满量程显示值 默认为2000
40035 第八路4mA对应的AD值 标定时自动产生
40036 第八路20mA对应的AD值 标定时自动产生
40037 高位0xaa 低位0x55 表示锁定
40038 设备编号：1开头为风速，2风向，3温度，4 湿度，5大气压力
高位 低位 0x f f f f 分别代表 4,3,2,1 通道
40039 设备编号： 高位 低位 0x f f f f 分别代表 8,7,6,5 通道
40040 当前目标设备的设备时间的年、月，实际数据为该字16位从高到低每4位的二进制码，如 0x06B为06年11月
40041 当前目标设备的设备时间的日、时，实际数据为该字16位从高到低每4位的二进制码，如 0x06A为06年10月
40042 当前目标设备的设备时间的分、秒，实际数据为该字16位从高到低每4位的二进制码，如 0x06A为06年10月
40043 低位 标定标示 “0”正常工作 ；“1”标定第一路4mA电流值；“2”标定第一路20mA电流值；“3”标定第二路4mA电流值；“4”标定第二路20mA电流值；。。。。。“16”第八路20mA标定，“17”保存所有标定数据
读功能码 0x04 上位机不可修改，存储采集数据。
RTU地址 说明 所有为UINT型。
30001 第一设备号显示值 放大100倍
30002 第一设备号显示值最大值 放大100倍
30003 第一设备号显示值最小值 放大100倍
30004 第一设备号4-20电流值 电流放大100倍
30005 第二设备号显示值
30006 第二设备号显示值最大值
30007 第二设备号显示值最小值
30008 第二设备号4-20电流值
30009 第三设备号显示值
30010 第三设备号显示值最大值
30011 第三设备号显示值最小值
30012 第三设备号4-20电流值
30013 第四设备号显示值
30014 第四设备号显示值最大值
30015 第四设备号显示值最小值
30016 第四设备号4-20电流值
30017 第五设备号显示值
30018 第五设备号显示值最大值
30019 第五设备号显示值最小值
30020 第五设备号4-20电流值
30021 第六设备号显示值
30022 第六设备号显示值最大值
30023 第六设备号显示值最小值
30024 第六设备号4-20电流值
30025 第七设备号显示值
30026 第七设备号显示值最大值
30027 第七设备号显示值最小值
30028 第七设备号4-20电流值
30029 第八设备号显示值
30030 第八设备号显示值最大值
30031 第八设备号显示值最小值
30032 第八设备号4-20电流值

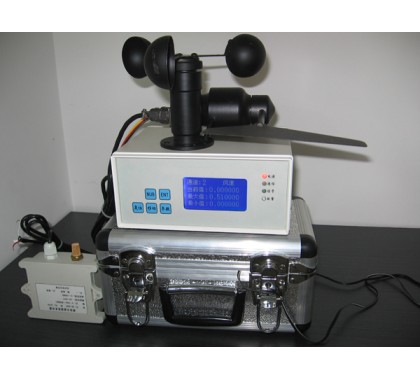

FC-628多功能风速仪 六、按键说明
面板上共有五个按键，分别为：复位、移动、参数、NUB、ENT
复位键：当设置完成或设置错误的时候，可以按下复位键，即可恢复到初始状态
移动键：需要调节各项参数的时候，按下移动键，直至移动到所需调节的参数位上即可进行调节
参数键：按下参数键即可进入参数设置通道进行修改
NUB键：修改参数时，可以对参数进行增加或减少，以达到调节的目的
ENT键：时间呼出键，按下ENT键即可对时间进行修改
七、操作说明 皮托管流量 ISO 校准
1. 将4~20mA信号接入设备的相应通道
2. 设备上电，连按2次面板上的参数键，进入通道参数设置界面，设置所连4~20mA信号设备的显示、类型、量程最小值，最大值，设置完成后，按下参数键进行保存并进入下一通道的参数设置
3. 所有通道参数设置完成后，按下复位键即可正常显示
FC-628多功能风速仪 八、连接说明
1. 首先查看电脑连接口的配置 测量室内风速
2. 将设备用RS232连接线与电脑相连接，打开专用软件，设置相应的软件参数后进行监测，软件可以将采集数据保存一年，并可以随时查询历史数据
FC-628多功能风速仪 九、标定说明
例如：设备号为001，波特率为9600，校验位为偶校验，保存频率为5分钟，1通道显示开，类型为风速，第一路4-20mA通路零点显示值400，第一路4-20mA通路满量程显示值2000
1. 打开软件，将40001地址改为00001、40002地址改为00531、40003地址改为00005、40004地址改为61953，即可完成设备的参数设置，如下图所示
