首页 > 产品展示 > 实验室设备 > AWA6291 机器振动测量 振动计

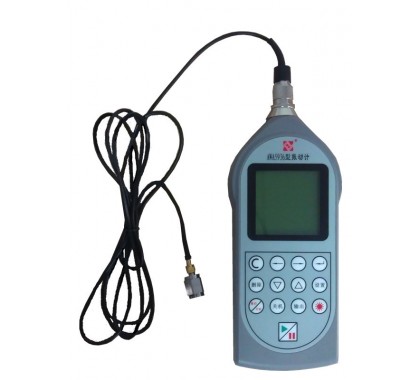

AWA6291 机器振动测量 振动计
型号:AWA6291
订货号:
厂家:爱华
价格:¥1200.00元/台
区域:浙江 杭州市
     概 述:AWA5936型振动计是采用数字信号处理技术的新一代袖珍式振动测量仪器,测量加速度、速度和位移,用于机器、电机、车辆、建筑等振动的测量。也可将本仪器作为振动测量的采集系统,将数据采集后保存在仪器中,带回传到计算机中进一步分析处理。配置不同软件,可以(1)作为一般的振动计;(2)作为积分振动计;(3)按GB/T 14790.1-2009要求测量手传振动Wh计权加速度ah和A(8)或A(4);(4)按GB/T 6075.3-2001机器故障检测和报警功能。它们都可加入实时频谱分析功能。

    AWA6291实时信号分析仪配置加速度计、电荷放大器和振动测量软件后,可用于机器振动振动测量。

    特 点:● 同时测量a、v、s三种振动量的有效值、峰值、峰峰值;

           ● 可进行积分测量,计算并显示振动的等效值;

           ● 可选配FFT分析和1/3 OCT分析。

     概 述:AWA5936型振动计是采用数字信号处理技术的新一代袖珍式振动测量仪器,测量加速度、速度和位移,用于机器、电机、车辆、建筑等振动的测量。也可将本仪器作为振动测量的采集系统,将数据采集后保存在仪器中,带回传到计算机中进一步分析处理。配置不同软件,可以(1)作为一般的振动计;(2)作为积分振动计;(3)按GB/T 14790.1-2009要求测量手传振动Wh计权加速度ah和A(8)或A(4);(4)按GB/T 6075.3-2001机器故障检测和报警功能。它们都可加入实时频谱分析功能。

    AWA6291实时信号分析仪配置加速度计、电荷放大器和振动测量软件后,可用于机器振动振动测量。

    特 点:● 同时测量a、v、s三种振动量的有效值、峰值、峰峰值;

           ● 可进行积分测量,计算并显示振动的等效值;

           ● 可选配FFT分析和1/3 OCT分析

    AWA6291  机器振动测量主要技术性能:



    型号名称

    AWA5936-1型

    AWA5936-2型

    AWA5936-3型

    (手传振动计)

    AWA5936-4型

    (机器故障监测)

    AWA6291型

    (机器振动测量)

    特 点

    ● 同时测量a、v、s三种振动量的有效值、峰值、峰峰值;

    ● 同AWA5936-1;

    ● 积分测量,显示等效值;

    ● 可选配SD卡存贮数据,实现大容量存贮、录音、U盘、读卡器等功能。

    ● 同AWA5936-2;

    ● 手传振动测量

    ● 同AWA5936-2;

    ● 根据设定的机器类型,以及是刚性或柔性支承,当测量的振动速度值超过限值时,显示告警或危险;

    ●测量包络加速度,达到限值时,显示告警或危险。

    ●同时测量a、v、s三种振动量的有效值、峰值、峰峰值;

    ● 1/3 OCT频带加速度、速度和位移值;

    ●对机器振动信号进行实时FFT分析

    传感器

    加速度传感器,灵敏度:1 pC/m·s-2(可选择其它灵敏度,但测量范围会有不同)

    AWA84106型压电加速度计,电荷灵敏度:≈2.5 pC/m·s-2

    测量范围

    加速度:0.03 m/s2~1000 m/s2

    速度:0.03 mm/s~10000 mm/s

    位移:0.03 mm~100 mm

    Wh计权加速度:0.03 m/s2 ~ 1000 m/s2

    同AWA5936-2

    加速度:2 Hz ~ 20 kHz

    速度:2 Hz ~ 1.5 kHz

    位移:2 Hz ~ 200 Hz

    频率范围:

    加速度:10 Hz~8 kHz;

    速度:10 Hz~4 kHz;

    位移:10 Hz~250 Hz

    5 Hz~1600 Hz;

    同AWA5936-2

    加速度:0.05~5000 m/s2

    速度:0.5~50000 mm/s

    位移:5 μm~500 mm

    频率计权和滤波

    数字滤波实现并行(同时)加速度、速度、位移

    Wh计权,数字滤波实现

    同AWA5936-2;以及包络加速度gE的检测

    数字滤波实现并行(同时)加速度、速度、位移

    检波器特性

    并行有效值、峰值、峰峰值

    并行有效值、峰值、峰峰值,以及包络检波

    并行有效值、峰值、峰峰值

    时间平均方式

    并行(同时)时间常数1s和时间常数8 s

    并行(同时)时间常数1 s和时间常数8 s及积分平均

    同AWA5936-2

    并行(同时)指数平均、线性平均,时间常数

    125 ms、1 s、 8 s;

    主要测量指标

    1s时间计权瞬时值、8s时间计权瞬时值、加速度、速度、位移的有效值、峰值、峰峰值;

    同AWA5936-1;以及 1秒等效值、等效连续值;加速度、速度、位移的有效值、峰值、峰峰值;测量经历时间(Tm)。

    同AWA5936-2;以及Wh计权加速度的有效值、峰值、峰峰值;A(8)或A(4)。

    同AWA5936-2;以及包络加速度gE

    机器振动信号实时FFT分析,加速度、速度、位移测量。

    机器振动的1/3 OCT频带加速度、速度和位移值。

    积分测量时间

    ——

    1秒到24小时可分档设定或任意设定

    1 s到24 h分档或任意设定

    A/D位数

    24位

    24位

    线性范围

    加速度:80 dB;速度:100 dB;位移:80 dB

    大于80 dB

    同AWA5936-2

    大于90 dB

    采样频率

    48 kHz

    FFT:48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz、750 Hz

    基本测量误差

    5 %(15.92 Hz为参考频率)

    5 %

    显示器

    128×128点阵液晶显示,对比度16级可调, LED背光

    240×160点阵LCD, LED背光

    数据存贮:

    ——

    128组等效连续值及1 s等效值



    最多12288组,也可将测量结果转存到U盘

    输出

    AC(交流)、DC(直流)

    AC(交流)、DC(直流),USB接口(需选配SD卡大容量存贮模块)

    RS 232接口:可接微型打印机,也可接PC机;

    mini B型USB接口:接PC机或U盘

    内部日历时钟

    ——

    误差小于1分钟/月

    误差小于1分钟/月

    电池

    4节LR6碱性电池或5 V外接电源。工作电流约120 mA

    6节LR 6 碱性电池,可连续使用12小时;也可外接5V电源,电流不大于150 mA

    外形尺寸(mm)

    230×80×30

    260 × 90 × 38

    质量(kg)

    0.4

    主机:0.5

    工作温度

    -10 ℃~50 ℃

    选配功能

    ——

    SD卡大容量存贮和录音功能,录音时间:1秒到1小时
