AWA6128D型双耳机麦克风测试仪执行GB/T 12060.4/ IEC 60268-4《声系统设备 传声器测量方法》、GB/T 12060.7 / IEC 60268-7 《声系统设备 头戴耳机测试方法》和IEC 61842  MicropHones and earphones for speech communications 等标准。

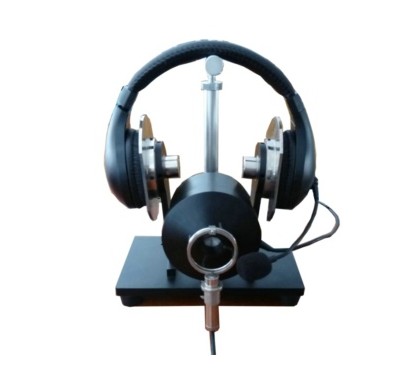

该仪器由电声测试仪（4通道）主机、耳模拟器或声耦合腔、仿真口、声控测试传声器、测试架和专用的分析软件组成。能同时快速准确地测量双耳机的灵敏度及差值、频响曲线、阻抗、谐波失真、极性和麦克风的灵敏度、频响曲线和电流等电声性能。根据设定的门限自动判断耳机和麦克风合格品或不合格品。测试结束后，简洁直观的显示出 OK/NG，极大的提高了测试效率。

全中文的Windows界面，操作性更强。充分降低初期成本的投入和维护费用，具有高效、强大的分析和处理能力。能快速地完成耳机麦克风等电声产品的测试，是基于生产线和质量控制（QC）、操作简易的 要求而开发的测试系统。它将功率放大模块，声音测量模块集成在一台主机里，免去了用户连线的烦恼。

仪器特点：1、可以冻结一组双耳机扫频曲线和一组麦克风扫频曲线

2、可以单独测量左耳机或右耳机或麦克风

3、不合格项目自动显示X字符

4、测试速度快，测量耳机和麦克风加起来只需要2秒

5、一键导出Word格式的测量报表

2、基本工作性能指标

（1）测试传声器：AWA14422型预极化1/2英寸压力场型测试传声器

（2）仿真耳：AWA6160(IEC318),AWA6162(IEC711)可选配

（3）仿真口：AWA6150型，输出声级：94±2 dB(100Hz～10 kHz)

（4）耳机测量：输出电压：50 mV～10 V(RMS)

频率测量范围：20 Hz～20 kHz

幅度测量范围：50 dB～130 dB(Z)

阻抗测量范围:0 Ω～300Ω

谐波失真准确度：优于10%

扫频方式：1/12 OCT

扫频时间：1.23 s（20 Hz～20 kHz）

（5）麦克风测量：工作电压：0.1 V～10 V，可按0.1 V步进调节工作电阻：680 Ω、1 KΩ、1.5 KΩ、2 KΩ、2.2 KΩ、3 KΩ、4.7 KΩ、外接

声源输出声压：94 dB（±2 dB）

频率测量范围：20 Hz～20 kHz

幅度测量范围：-85 dBV～10 dBV(Z)

电流测量范围：0 uA～1100 uA，分辨率1 uA

扫频方式：1/12 OCT

扫频时间：1.45 s（20 Hz～20 kHz，单频时间1.5ms）

（6）本机噪声：<35 dB（Z 计权）

（7）扫频触发方式：键盘或脚踏开关

（8）工作电源：220 V/50 Hz 交流市电

（9）工作条件：环境温度：0 ℃～40 ℃

相对湿度：20 %～90  %

大气压：86 kPa～106  kPa

（10）尺寸：440 mm×325 mm×151 mm（W×D×H）

（11）重量：5kg
