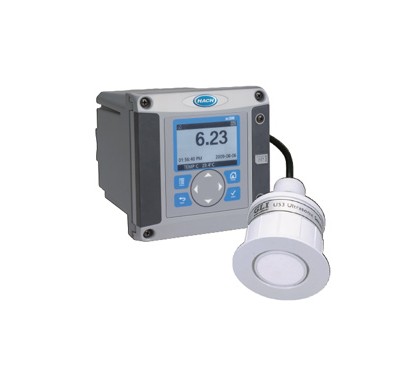

U53型超声波明渠流量计-无损检测设备_空气质量检测仪

典型应用：
一种明渠流量非接触式监测的仪表，适用于流量测量和液位控制，包括：自来水、雨水、废水和活性污泥。
特性和优点：
● 内置大量堰和槽的规格数据库，如：V 形堰、矩形堰、矩形槽、圆底槽、Parshall 槽等
● 对于非标准的明渠结构，用户可以自己输入流量曲线
● 脉冲反射技术
● 自动温度补偿
● 不需要日常维护
● 非接触测量，能在较恶劣的环境中应用

操作原理：

U53 型测定仪的工作原理是超声回波技术，通过测量流量槽（堰）液位高度，再经仪器内部的微处理器运算得到流量。超声波传感器在微机控制下，发射和接收超声波，计算出液位高度；再根据规定流量计算公式：即可得到液体流量。

技术指标：

量程范围： 0.25～6.0 米
测量分辨率：深度：± 1mm
   测量单位：流量：升、立方米、加仑、百万升、立方英尺(每秒、分、小时),百万升和
                    百万加仑(每天)
         深度：英寸、英尺、毫米、米
   环境温度： -20～+60℃
   温度补偿： -40～+80℃
      继电器： 4 只 SPDT
   模拟输出：两路模拟的0/4-20mA输出信号，带独立的PID控制功能以及4个额外的
                   4-20mA输出可供选择
   电源要求： 100 ~ 240VAC±10%，50/60Hz；24 Vdc -15% + 20%
      准确度：满量程的 0.5%
      灵敏度：满量程的 0.1%
      重现性：满量程的 0.1%
   机箱防护： NEmA 4X（IP62），
   安装方式：面板式安装、墙式安装和管道式安装
控制器重量： 1.7kg
   探头重量： 0.5kg

订购指南;

完整的仪器配置包括：sc200 变送器，传感器探头，安装件（可选）
变送器
LXV404.99.00302   sc200变送器，模拟，单通道，220V
带不同线缆长度的传感器探头：
U53S010                传感器，带10 英尺（3 米）电缆
U53S030                传感器，带30 英尺电缆
U53S100                传感器，带100 英尺电缆
可选的安装件
3004A0017 － 001 探头安装件
