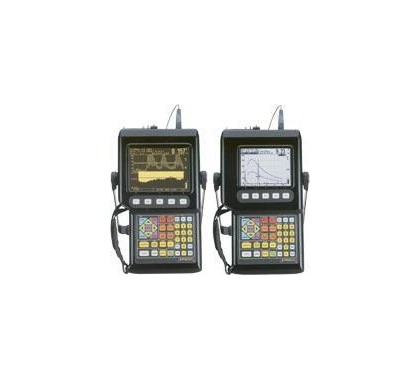

EPOCH4第四代数字式超声波探伤仪
型号:EPOCH4第四代数字式超声波探伤仪
订货号:
厂家:国产
价格:面议
区域:北京
     EPOCH4第四代数字式超声波探伤仪
     产品描述:

    美国泛美 EPOCH4第四代数字式超声波探伤仪

    特点:

    ◆ 可调的窄带滤波器
    ◆ 可调的方波或尖波
    ◆ 测量范围:1-10000mm
    ◆ 频率范围:0.05-25MHz
    ◆ 超低的PRF(30Hz)
    ◆ 高速视频VGA输出
    ◆ 高能NiMH充电电池
    ◆ 高分辨率大显示屏(可选ELD或LCD),可全屏/分屏显示
    ◆ 自动探头校准功能
    ◆ 双闸门模式
    ◆ 回波-回波测量模式
    ◆ 最小深度报警模式
    ◆ 大容量可编辑的字母数字式数据存储器,可存储500组波形或10000个厚度值
    ◆ 以微秒计的飞行时间测量功能
    ◆ 轻便(2.6公斤),易于携带
    ◆ 双向传输的RS-232接口
    ◆ 波峰记忆,波峰捕获,屏幕冻结功能
    ◆ 可选的特殊应用的软件功能

    规格指标:

    美国泛美 EPOCH4第四代数字式超声波探伤仪

    功能描述



    显示

    场致发光或液晶显示屏幕, 分辨率达320像素(宽)×240像素(纵)

    显示更新率

    60Hz

    增益

    最高达110dB, 增益调节: 0.1dB或6dB可调

    自动校正

    连续的自动的对波幅补偿,对温度或使用时间,对接收器灵敏度的影响进行补偿

    探头自动校正

    自动校正探头的零点及/或声速

    拟制

    全屏的0%~80%, 1%增幅

    单位

    公制、英制或微秒

    材料声速范围

    635m/s~15240m/s

    零位调节

    0~350μsEC

    测量范围

    1~5000mm全屏,可扩宽到10000mm

    深度显示:

    可显示单回波或回波到回波厚度读数,或者在采用斜探头探伤时

    折射角度

    预设0o, 30o, 45o, 60o和70o或从10o~85o 可调, 调节精度达0.1o

    闸门起始值

    整个显示屏幕范围内可调

    闸门宽度

    从闸门起始点到显示屏幕的末端

    闸门高度



    显示放大

    放大闸门部门的波形到全屏范围

    峰值记忆

    同时显示动态60Hz刷新频率的A扫描及峰值数值

    峰值锁定

    锁定峰值记忆的波形数据,与动态实时A扫描波形进行比较

    屏幕显示锁定

    锁定实时A-扫描波形,闸门及厚度值在锁定后可调

    脉冲选择

    可微调尖波及方波

    脉冲能量

    低、中、高、最高四档可调

    阻尼

    50、63、150或400欧姆可调

    整流类型

    全波、半波正负及非整流射频波

    模拟带宽

    25MHz, -3dB

    滤波器

    宽频、窄频或可调高通、低通滤波

    探伤方式

    回波到回波、双发、穿透等方式

    报警模式

    可调正/负或最小深度模式

    内存记忆:

    标准可存360个波形或12000个厚度读数,

    记录标记:

    8位数字, 字母混合文件记录名及3位扩展名及16位地址记录编码.

    操作温度

    ELD / -20℃~50℃ LCD / 0℃~50℃

    保存温度

    ELD / -20℃~50℃ (含电池) LCD / -20℃~50℃ (含电池)
    ELD /

    电池状态

    屏幕持续显示, 低压报警

    探头连接器

    BNC或Lemo 1

    电源需求



    电压

    交流:100-120V或200-240V,50-60H

    电池



    电池寿命

    可充电镍锰电池, 12V, 4000mAH ?

    标准附件

    EPOCH 4 数字式探伤仪
    EP4-MCA 小型充电器
    EP4-BAT 镍金属可充电电池
    EP4-CAL-NIST NIST标验证书
    EP4-MAN 操作手册
    EP4-TC 包装箱
    EP4-PS 不锈钢管架
    EP4-HS 背带 可选项目:
    EP4-SC 运输箱
    EP4-PCC 手提箱
    EP4-IP-KIT 界面程序
    EP4-PSC 屏幕保护盖

    可选附件

    EP4-DAC DAC曲线
    EP4-TVG TVG曲线
    EP4-CSC 曲率校正软件
    EP4-DGS/AVG DGS/AVG曲线
    EP4-ER 扩展测量范围
    EP4-FG 浮动闸门
    EP4-LPRF 30Hz PRF(低脉冲重复频率)
    EP4-HPRF 1kHz PRF(高脉冲重复频率)
    EP4-MEM 扩展测量范围
    EP4-PP 专用打印纸
    EP4-PR 专用打印机

    持有证书

    CE

    其它

    键盘: 英语或国标图形键盘
    语言: 英、法、德、西、意可选
    RS232通讯口: 串行口可与电脑或打印机相连传输速率为19.2K
    高速并行口: 与外部设备高速联系通讯
    模拟输出口: 可选厚度输出电压或振幅数据
    VGA输出: 视频输出口可与标准电脑显示器相连
    保修: 一年,不含电池
