产品描述：

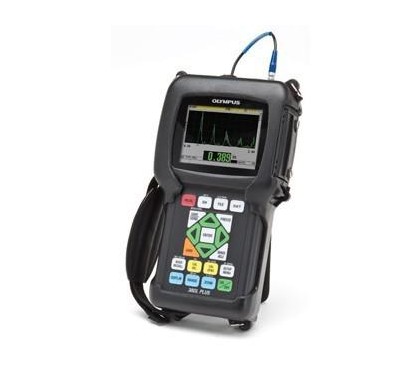

美国泛美 38DL PLUS超声波测厚仪

主要应用是测量那些受腐蚀或侵蚀的管道、管件、箱体、压力容器、外壳及其他结构的剩余厚度。这些应用中最常使用的是双晶探头。

主要特点：

美国泛美 38DL PLUS超声波测厚仪

 可与双晶和单晶探头兼容。

 宽泛的厚度范围：0.08毫米～635毫米，根据材料和所选探头而定。

 使用双晶探头进行腐蚀测厚。

 穿透涂层和回波到回波测量功能，用于测量表面带有漆层和涂层的材料。

 内部氧化层/沉积物软件选项。

 对于所有探头，标准分辨率为0.01毫米。

 使用频率范围2.25 MHz～30 MHz的单晶探头，高分辨率软件选项可进行分辨率为0.001毫米的厚度测量

 多层软件选项可对多达4个不同层同时进行测量。

 高穿透软件选项用于测量纤维玻璃、橡胶及厚铸件等具有高衰减性的材料。

 厚度、声速和渡越时间测量。

 差分模式和缩减率模式。

 时基B扫描模式；每次扫查可获得10000个可查读数。

 带有数字式过滤器的Olympus高动态增益技术。

 用于自定义V声程补偿的V声程创建功能。

 设计符合EN15317标准。

 可用右手或左手单手操作的简洁的键区。

 可直接访问所有功能的简便易行的操作界面。

 内置和外置MicroSD存储卡。

 USB和RS-232通讯端口。

 可存储475000个厚度读数或20000个波形的字母数字式数据记录器。

 可连接计算机或显示器的VGA输出。

 默认或自定义双晶探头设置。

 默认或自定义单晶探头设置。

 密码保护功能可以锁住仪器的功能。

优点：

美国泛美 38DL PLUS超声波测厚仪

 袖珍型，仅重0.814公斤。

 坚固耐用，设计符合IP67标准。

 爆炸性气氛：通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试，可在国家防火协会规范（NFPA 70）500节I级2分段D组中定义的爆炸性气氛环境中安全操作。

 防撞击测试：通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每轴6个循环，15 g，11 msEC半弦波。

 防振动测试：通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。

 宽泛的工作温度范围。

 带有支架的橡胶保护套。

 彩色透反VGA显示，带有室内和户外颜色设置，具有极佳的清晰度。

穿透涂层技术：

使用单个底面回波测量金属的实际厚度。使用这个技术可以分别显示金属和涂层的厚度。

这两个厚度都根据它们各自正确的材料声速值得到了调整。因此，要测量金属的厚度，不再需要减去表面的漆层和涂层。穿透涂层测量技术使用D7906-SM、D7906-RM和D7908双晶探头。

温度补偿：

材料中的温度差异会影响材料声速和厚度测量的精确性。用户使用温度补偿功能可以手动输入校准试块的温度值和测量时的实际（高）温度值。38DL PLUS自动显示经过温度校正的厚度值。

氧化层/沉积物测量（可选项）：

38DL PLUS使用高级算法测量锅炉管件内壁氧化层/沉积物的厚度。测厚仪同时显示锅炉管件的金属基底厚度和氧化层的厚度。了解氧化层/沉积物的厚度可以预测管件的寿命。建议在此项应用中使用M2017或M2091探头。

高穿透软件选项 ：

用户使用这个选项可在使用低频单晶探头（低到0.5 MHz）的情况下，测量橡胶、纤维玻璃、铸件及复合材料等较厚或声波衰减性较强的材料。

技术指标：

双晶探头测量模式  从激励脉冲后的精确延时到第一个回波之间的时间间隔。

穿透涂层测量模式 利用单个底面回波（使用D7906-SM和D7908探头），测量金属的实际厚度和涂层厚度

穿透漆层回波到回波测量模式  在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度。

单晶探头测量模式  模式1：激励脉冲与第一个底面回波之间的时间间隔。

模式2：延迟线回波与第一个底面回波之间的时间间隔（使用延迟线式或水浸式探头）。

模式3：在激励脉冲之后，位于第一个表面回波后的相邻底面回波之间的时间间隔（使用延迟线式或水浸式探头）。

氧化层模式：可选。

多层模式：可选。

技术参数：

厚度范围  0.080毫米～635.00毫米，视材料、探头表面条件、温度和所选配置而定。

材料声速范围  0.508 mm/μs～13.998 mm/μs

分辨率（可选择）  低分辨率：0.1毫米

标准分辨率：0.01毫米

高分辨率（可选项）：0.001毫米

探头频率范围  标准：2.0 MHz～30 MHz（-3 dB）

高穿透（可选项）：0.50 MHz～30 MHz（-3 dB）

一般规格

工作温度范围  -10°C～50°C

键区  密封、以色彩区分功能的键盘，带有触感及声音反馈。

机壳  防撞击、防水、装有密封垫的机壳；机壳上的接口密封。设计符合IP67标准。

外型尺寸（宽 x 高 x 厚）  总体尺寸：125毫米x211毫米x46毫米

重量  0.814公斤

电源  AC/DC适配器，24 V；锂离子电池，23.760 Wh；或4节AA辅助电池。

锂离子电池供电时间  工作时间：最少12.6小时，一般14小时，最多14.7小时。快速充电：2小时到3小时 标准  设计符合EN15317标准。

显示：彩色透反VGA显示  液晶显示，显示屏尺寸：56.16毫米 X 74.88毫米

检波  全波、RF波、正半波、负半波 输入/输出

USB  1.0从接口。

RS-232  有。

存储卡  最大容量：2 GB外置MicroSD存储卡。

视频输出  VGA输出标准。

内置数据记录器

数据记录器  38DL PLUS通过标准RS-232串口或USB端口识别、存储、回放、清除、传输厚度读数、波形图像和仪器配置信息。

容量  475000个厚度测量读数，或20000个带厚度值的波形。

文件名称、ID编码及注释  32位字符的文件名，20位字符的字母数字位码，每个位有四个注释。

文件结构  9个标准的或自定义的用于特定应用的文件结构。

报告  机载报告总结了数据统计、带有位置信息的最小值/最大值、最小值回顾、文件比较及报警报告
