ICX Radiation bagSPEC行李自动辐射检测系-建筑仪器

简介

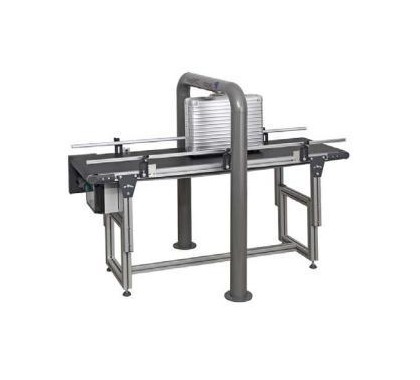

·bagSPEC是一个可以自动检测手提行李包内是否有放射性物质的监测系统，从而避免非法贸易确保地方的安全，如机场
·bagSPEC操作容易，直接安装在机场传送带的顶端，对行李包进行扫描检测
·系统完全自动检测，若行李包内藏有放射性物质，在通过bagSPEC时，监测系统就会发出声音报警，并同时红灯闪烁
·其报警信息需要通过触摸控制屏被确认
·系统配置：包括带钢制外壳的· 2” x 2”NaI(Tl)检测器、nanoSPEC多道分析器、带有触摸屏微型电脑的控制单元

检测器
·类型尺寸 2” x 2”NaI(Tl)，带钢制外壳
·能量范围 60 keV 到 3 MeV
·灵敏度大于1200 cps/μSv/h
·响应时间 2秒
·灵敏度在1m的距离处剂量率为30 nSv/h的Cs-137屏蔽源（相当于一个35kBq无屏蔽源）在1米距离内可被· 2” x 2”
·NaI(Tl)检测器检出

多道分析器nanoSPEC
· nanoSPEC多道分析器部分，内部还包括放大器、高压电源、和32K字节存储器
· 通过14孔的管座与检测器相连，也适用于远程监测及先进报警系统
· 高压范围通过软件可设置50至1200 V（pos.）
· 电源供给 9 至15 V，直流或交流，10V时最大或最小电流分别200或1000mA
· 前置放大器直接阳极耦合，衰减常数1 μs
· 放大器通过软件可设置粗增益×1至×4，细增益×0.5000至×2.0000，脉冲波形为两极，峰时间1μs，快通道峰时间0.1 μs
· 预设活/实时间为0.1 - 106 s，Gros /ROI计数1 ～ 4,000,000,000
· 数据存储 4,000,000,000计数/通道，数据可保存10年，选择512、1024、或2048通道，每通道可分别存储32、16、或8个谱图

能谱系统
· 高压范围通过软件可设置50至1200 V（pos.）
· 电源 9 至15 V，直流或交流，10V时最大或最小电流分别200或1000mA
· 前置放大器直接阳极耦合，衰减常数1 μs
· 放大器通过软件可设置粗增益×1至×4，细增益×0.5000至×2.0000，脉冲波形为两极，峰时间1μs，快通道峰时间0.1 μs
· 预设活/实时间为0.1 - 106 s，Gros /ROI计数1 - 4,000,000,000
· 数据存储 4,000,000,000计数/通道，数据可保存10年；选择512、1024、或2048通道，每通道可分别存储32、16、或8个谱图

模拟数字转换器
· 转换范围 2048 通道
· 选择范围通过软件可设置512至2048 通道
· 转换时钟 60 MHz
· 转换速度最大8 μs（对于512通道而言）
· 微分非线性谱图的98%以内，小于1%
· 积分非线性谱图的98%以内，小于0.05%
· 上限通过软件可设置256 阶
· 下限通过软件可设置256 阶
· ADC zero 通过软件可设置256 阶

物理特性
· 控制按钮 A表示探测，S 表示停止/存储，U表示使用状态，L表示电池低电压，F 表示满存储
· 特殊功能内置时钟提示、ROI多定标器或是剂量率、外接电压表或X射线记录仪的模拟输出、耳机输出
· 控制 Intern/Extern/Off 控制键，7 段LED显示
· 连接方式通过14孔的管座与检测器连接，通过RS 232与计算机连接
· 接口通过RS232可以连接数据处理系统
· 环境要求温度范围-10至+50 °C；湿度80%，无凝结
· 尺寸重量长4.6"，直径2.5"；净重450 g，带电池重550 g

控制单元技术参数
·显示带有触摸屏的微型电脑操作系统 LINUX
·按键电源开关，报警预设报警输出屏幕提示，声音报警
·报警水平 3个水平，由软件控制尺寸 100 x 210 x 60 mm
·重量 1 kg 供电 240 VAC
