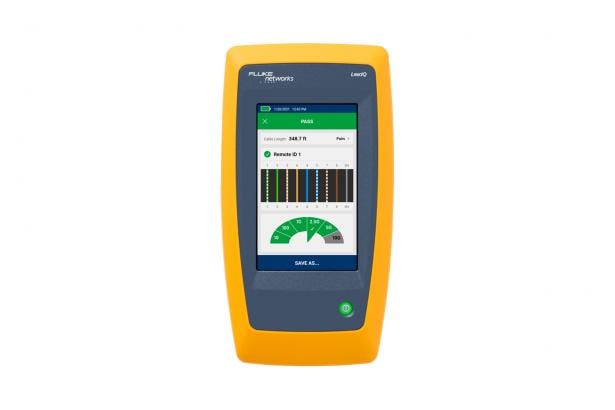

福禄克 Fluke Networks linkIQ™ 工业以太网线缆/网络测试仪
linkIQ™ 可测量长度达到 1000 ft (305 m) 的线缆，并提供与开路点、短路点和未端接线缆等故障点的距离。
随附的 MS-IE 远程适配器可发现 RJ45、M12X、M12D 和 M8D 端接线缆上的接线错误和分拆线对。
linkIQ™ 支持 EtherNet/IP、PROFINET、EtherCAT 和其他工业以太网，并可证明 10base-T 至 10Gbase-T（10 Mb/s 至 10 Gb/s）的布线带宽是否符合要求，还提供最近交换机的诊断信息（包括标称数据速率、交换机名称、端口号和 VLAN 信息）以及高达 8 级 (90W) 的 PoE 测试和负载测试。
包括 linkIQ™ 主机、Remote ID #1、RJ45-RJ45 跳线 (M-F)、RJ45-RJ45 跳线 (M-F)、快速参考指南、交流充电器、RJ45/11 通用连接器、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线、RJ45/11 模块化适配器、带 Remote ID 夹扣的挂带、手提包（便携包）。
福禄克 Fluke Networks linkIQ™ 工业以太网线缆/网络测试仪
福禄克 Fluke Networks linkIQ™ 工业以太网线缆/网络测试仪 仪器特点
- ✔ 针对 EtherNet/IP、PROFINET、EtherCAT，验证速率高达 10Gbase-T 的线缆性能
- ✔ 获取相连交换机的数据速率、交换机名称、端口号和 VLAN
- ✔ 检测 PoE 等级 (1-8) 和功率，并执行负载测试
- ✔ 执行包括长度测量在内的线缆诊断
- ✔ 通过 linkWare™ PC 管理结果并打印报告
福禄克 Fluke Networks linkIQ™ 工业以太网线缆/网络测试仪 技术数据
| 功能 | 说明 |
| 用户界面 (UI) 支持的语言 | 英语 (SW v1.0) |
| 重量 | 1 lbs 6 oz (624g) |
| 电池 |
类型：锂电池，3.6 V，6400 mAh 续航时间：8 小时（标准） 充电时间：4.5 小时 充电温度范围：0 °C 至 +40 °C |
| 电源适配器 |
输入：100 - 240 VAC ±10%，50/60Hz 输出：15 VDC，最大 2 A II 类 |
| 主机接口 | USB C 型 |
| 显示屏 | 800 x 480 电容式多点触控彩色屏 |
| 尺寸 | 8.5 in x 4.5 in |
| 工作温度 | 0 °C 至 45 °C |
| 存放温度 | -10 °C 至 +60 °C |
| 工作相对湿度 |
0 % - 90 % (0°C - 35°C) 0 % - 70 % (35°C - 45°C) |
| 工作海拔 | 4000 m（使用交流电源适配器时为 3200 m） |
| 振动 | 随机，2 g，5 Hz-500 Hz |
| 跌落 | 1 米跌落，6 面 |
| 有源网络诊断 | |
| 功能 | 说明 |
| 诊断协议 |
链路层发现协议 (LLDP) Cisco 发现协议 (CDP) 快速链路脉冲 (FLP) |
|
最近设备的诊断信息 （通过诊断协议而可供使用的情况下） |
交换机名称 端口号 VLAN 名称 标称数据速率 标称双工 |
| 以太网供电兼容性 |
IEEE 802.3af/at/bt 与特征电阻之间的硬件协商 与 LLDP/CDP 之间的软件协商 |
| 以太网供电诊断信息 |
标称功率等级（0 至 8） 标称可用功率 受电线对 单特征和双特征诊断信息 |
| 以太网供电测量 |
负载电压 (V) 负载功率 (W) |
| 端口指示灯闪烁 | 相连端口的指示灯闪烁 |
| 线缆测试规格 | |
| 功能 | 说明 |
| 测试端口 | 屏蔽式 8 针模块化插孔，可插接 8 针模块化 (RJ45) 插头。 |
| 自动测试的调试 |
10Gbase-T、5Gbase-T、2.5Gbase-T、 1000base-T、100base-TX、10base-T、仅限布线图。 测试速度：6 秒，适用于长度< 70 md> |
| 线缆类型 |
平衡双绞线布线 非屏蔽双绞线 屏蔽双绞线 2 对和/或 4 对 |
| 仅限布线图测试 |
记录布线图 每个线对的长度 诊断分拆线对 用户可选择 T568A 或 T568B 用户可选择交叉设置（直连、半交叉、全交叉） 测试速度：1 秒，适用于长度< 120 md> |
| 长度（最大） | 305 m (1000 ft) |
| 标称传播速度 (NVP) | 用户可设置 |
| 音频发生器 |
生成与 Fluke Networks IntelliTone 探头兼容的数字音频。 生成与通用模拟探头兼容的模拟音频。 |
| Remote ID 定位器 | 使用 Remote ID 终端识别多达 7 个唯一端口或办公室插座 |
