详细说明

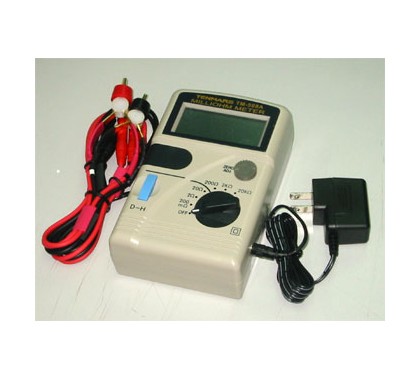

TM-508毫欧表
4线直流法测量
可测量电阻，马达线圈，变压器，印刷电路板
D-H数据锁定键
4线直流法测量
可测量电阻，马达线圈，变压器，印刷电路板
D-H数据锁定键
◆3 1/2数位LCD,最大显示1999
◆量程:200mΩ/2 Ω/20 Ω/200 Ω/2K Ω/20K Ω
◆准确度:±(0.3%+1d)
◆外部零位调校
◆读取速率：2.5次/秒
◆数据锁定
◆电源：内置电池：1.5V X 6
AC电源适配器：
输入100V AC~240V AC，0.3A；输出9V DC
◆重量：500g
◆体积:160(L)×100(W)×52(H)mm
◆标准附件：测试夹一组、AC电源适配器一个
使用说明书一本
◆保险管规格：0.5A/250V，5Ф×20mm
测量参数
◆量程:200mΩ/2 Ω/20 Ω/200 Ω/2K Ω/20K Ω
◆准确度:±(0.3%+1d)
◆外部零位调校
◆读取速率：2.5次/秒
◆数据锁定
◆电源：内置电池：1.5V X 6
AC电源适配器：
输入100V AC~240V AC，0.3A；输出9V DC
◆重量：500g
◆体积:160(L)×100(W)×52(H)mm
◆标准附件：测试夹一组、AC电源适配器一个
使用说明书一本
◆保险管规格：0.5A/250V，5Ф×20mm
测量参数
|
范围
|
精确度
|
解析度
|
测试电流
|
闭路电压
|
|
200mΩ
|
±(0.3%+4dgt)
|
0.1mΩ
|
100mA
|
大约4.8V
|
|
2Ω
|
1mΩ
|
10mA
|
大约4.4V
|
|
|
20Ω
|
10mΩ
|
10mA
|
大约4.8V
|
|
|
200Ω
|
0.1mΩ
|
1mA
|
大约4.8V
|
|
|
2KΩ
|
1Ω
|
1mA
|
大约4.8V
|
|
|
20KΩ
|
10Ω
|
100uA
|
大约4.8V
|
精确测量步骤
将红色测试插头插入仪表的“Hi”端口，另一红色插头插入紧邻的“RX”。
将黑色测试插头插入仪表的“Lo”端口，另一黑色插头插入紧邻的“RX”。
仪表打到200mΩ档
将两个夹子短接，用调零旋钮使仪表显示“000”，每次更换量程时都须重新调零。
测量电阻接线按图3
测量线路板的接线按图4
当仪表上出现电池符号时需更换电池
保险管如烧毁请拆下螺丝后再更换同规格的保险管
