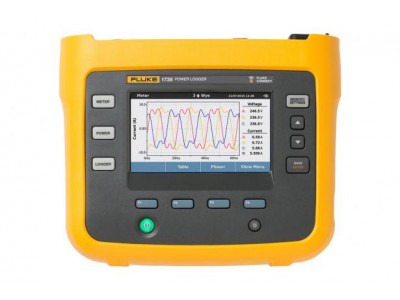

福禄克 Fluke 1736 和 1738 三相电能质量记录器仪
Fluke 1736 和 1738 三相电能质量记录仪具有 Fluke Connect® 移动应用程序和桌面软件的兼容性，让您获得所需数据，从而实时做出重要的电能质量和能耗决策。1736 和 1738 可以进行电能量分析和基本电能质量记录，是理想的测试工具，自动获取和记录超过 500 个电能质量参数，让您对所需数据有更优的可视性，以优化系统可靠性并节省资金。借助 Fluke 1738 高级电能质量记录仪，您可以使用增强的“电能质量健康状况概要”(EN50160) 功能来执行高级分析，让您快速了解电气系统的总体健康状况。电能质量健康状况概要是基于详细电能质量测量对已记录的数据执行的评估，其中包括可视化事件波形捕获，让您对所需数据拥有更好的可视性，以优化系统的可靠性并节省电费。
1736 和 1738 机型专用于测量最关键的三相电能参数，可以同时记录 rms 电压、rms 电流、电压和电流事件、电压和电流 THD、高达 50 次谐波的电压和电流谐波、有功功率、无功功率、功率因数、有功电能、无功电能等。1736 和 1738 机型具有足够的存储空间，数据记录超过一年，可以发现可能遗漏或难以发觉的问题。
福禄克 Fluke 1736 和 1738 三相电能质量记录器仪
福禄克 Fluke 1736 和 1738 三相电能质量记录器仪 仪器特点
- ✔ 在记录器、Fluke Connect 移动应用和桌面软件上，或者通过您设施内的 Wi-Fi 基础设施提供数据。
- ✔ 使用随附的 4 个柔性电流探头测量所有三相线和中性线
- ✔ 直接从测量电路给仪器供电
- ✔ 在记录会话期间以及在下载前检查测量值，以进行实时分析
- ✔ 1738 中包括事件波形快照和高分辨率真有效值配置文件，以及日期、时间戳和严重性以捕获暂降、暂升和浪涌电流，并帮助查明导致电源质量问题的潜在原因
- ✔ 1738 还通过电能质量健康状况概提供关于电气系统总体健康状况的快览
- ✔ 提供明亮的彩色触摸显示屏，以方便进行现场分析和数据检查
- ✔ 通过快速的引导式图形用户界面，帮助您始终捕获正确的数据
- ✔ 通过智能验证功能降低连接不确定性
- ✔ 允许您通过前面板或者智能手机上的 Fluke Connect 应用完成现场设置
- ✔ 提供与其他支持 Fluke Connect 的设备完全集成的日志记录，以便在 Fluke Connect 无线数字万能表或模块上同时记录最多两个额外测量参数*
- ✔ 随附 Energy Analyze Plus 应用程序软件，使您能够分析能耗和电能质量健康状况的每个细节并创建自动报告
福禄克 Fluke 1736 和 1738 三相电能质量记录器仪 技术数据
| 精度 | ||||
| 参数 | 量程 | 分辨率 |
参考条件下的内在准确度 （读数百分比 + 量程百分比） |
|
| 电压 | 1000 V | 0.1 V | ±(0.2% + 0.01%) | |
| 电流：直接输入 | i17xx-flex 1500 12" | 150 A | 0.1 A | ±(1% + 0.02%) |
| 1500 A | 1 A | ±(1% + 0.02%) | ||
| i17xx-flex 3000 24" | 300 A | 1 A | ±(1% + 0.03%) | |
| 3000 A | 10 A | ±(1% + 0.03%) | ||
| i17xx-flex 6000 36" | 600 A | 1 A | ±(1.5% + 0.03%) | |
| 6000 A | 10 A | ±(1.5% + 0.03%) | ||
| i40s-EL 电流钳 | 4 A | 1 mA | ±(0.7% + 0.02%) | |
| 40 A | 10 mA | ±(0.7% + 0.02%) | ||
| 频率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%) | |
| 辅助输入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | |
| 电压最小值/最大值 | 1000 V | 0.1 V | ±(1% + 0.1%) | |
| 电流最小值/最大值 | 由电流探头决定 | 由电流探头决定 | ±(5% + 0.2%) | |
| 电压 THD | 1000% | 0.1% | ±0.5 | |
| 电流 THD | 1000% | 0.1% | ±0.5 | |
| 2 至 50 次电压谐波 | 1000 V | 0.1 V |
≥ 10 V：读数的 ±5% < 10 V：±0.5V |
|
| 2 至 50 次电流谐波 | 由电流探头决定 | 由电流探头决定 |
≥ 电流量程的 3%：读数的 ±5% < 电流量程的 3%：量程的 ± 0.15% |
|
| Unbalance（失衡） | 100% | 0.1% | ±0.2 | |
| 固有不确定性 ±（读数百分比 + 量程百分比）¹ | |||||
| 参数 | 影响量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功能量 Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 视在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 视在能量 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 无功功率 Q | 0 ≤ PF ≤ 1 | 已测量的视在功率的 2.5% | |||
| 无功能量 Er | ≤ PF ≤ 1 | 已测量的视在功率的 2.5% | |||
| 功率因数 PF | - | ±0.025 | |||
| 位移功率因数 | - | ±0.025 | |||
| DPF/cosϕ | - | ±0.025 | |||
| 量程的额外不确定度¹ | V P-N>250 V | 0.015% | 0.0225% | 0.0225% | 0.015% |
|
¹量程 = 1000 V x Irange 参考条件： 环境：23 °C ±5 °C，仪器至少工作 30 分钟，无外部电/磁场，相对湿度小于 65% 输入条件：CosΦ/PF=1，正弦信号 f=50/60 Hz，电源 120 V/230 V ±10%。 电流和功率技术指标：输入电压 1 ph：120 V/230 V 或 3 相星形/三角形：230 V/400 V 输入电流：I > 电流量程的10% 一次侧导体位于电流钳或 Rogowski 线圈的中心位置 温度系数：高于 28 °C 或低于 18 °C 时，摄氏度增加指定精度的 0.1 倍 |
|||||
| 电气技术指标 | |
| 电压量程 |
使用安全的输入插头通过测量电路供电时为 100 V 至 500 V 使用标准电源线时为 100 V 至 240 V (IEC 60320 C7) |
| 功耗 | 最大为 50 VA（使用 IEC 60320 输入时最大为 15 VA） |
| 能效 | ≥ 68.2%（符合能效规范） |
| 最大空载损耗 | < 0.3 W（仅当使用 IEC 60320 输入时） |
| 主电源频率 | 50/60 Hz ± 15% |
| 电池 | 锂离子电池 3.7 V, 9.25 Wh（客户可进行更换） |
| 电池供电的运行时间 | 标准操作模式下 4 小时，节电模式下最高可达 5.5 小时 |
| 充电时间 | < 6 小时 |
| 数据采集 | |
| 分辨率 | 16 位同步采样 |
| 取样频率 | 50/60 Hz 时为 10.24 kHz，与电源频率同步 |
| 输入信号频率 | 50/60 Hz（42.5 至 69 Hz） |
| 接线方式类型 |
1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡， 3-φ Aron/Blondel（两表法），3-φ 开脚delta，仅电流（负载分析） |
| 数据存储 | 内部闪存（用户无法更换） |
| 内存容量 | 典型值：10 个为期 8 周、间隔为 1 分钟和 500 个事件的记录会话¹ |
| ¹可能的记录会话数和记录周期取决于用户的需求。 | |
| 基本间隔 | |
| 测量的参数 | 电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量 |
| 平均间隔 | 1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟 |
| 平均时间最小/最大值 | 电压、电流：每半周更新一次的全循环 RMS 辅助功率：200ms |
| 需求间隔（能量仪表模式） | |
| 测量的参数 | 电能量（Wh、varh、VAh）、PF、最大需量、电能成本 |
| 间隔 | 5 分钟、10 分钟、15 分钟、20 分钟、30 分钟，关 |
| 电能质量测量 | |
| 测量的参数 | 电压、频率、不平衡、电压谐波、THD V、电流谐波、THD A、TDD |
| 平均间隔 | 10 min（毫伏） |
| 各次谐波 | 2 至 50 次谐波 |
| 总谐波失真 | 按 50 次谐波计算 |
| 事件 | 电压：暂降、暂升、中断，电流：浪涌电流 |
| 触发记录 |
每半周期更新的全周波电压和电流 RMS（Urms1/2 符合 IEC61000-4-30） 电压和电流波形 (1738) |
| 符合标准 | |
| 谐波 |
IEC 61000-4-7: 1 级 IEEE 519（短时间谐波） |
| 电能质量 | IEC 61000-4-30 S 级，IEC62586-1（PQI-S 设备） |
| 电源 | IEEE 1459 |
| 电能质量合规性 | EN50160（用于测量参数） |
| 通讯接口 | |
| USB-A | 通过 U 盘进行的文件传输，固件更新最大电流：120 mA |
| WiFi | 通过直接连接或 WiFi 网络进行文件传输和远程控制 |
| 蓝牙 | 从 Fluke Connect® 3000 系列模块读取辅助测量数据（需要 1738 或 1736 升级选项） |
| USB-mini | 将数据下载到 PC |
| 电压输入 | |
| 输入通道 | 4 个（三相和零线） |
| 最大输入电压 | 1000 Vrms、CF 1.7 |
| 输入阻抗 | 10 MΩ |
| 带宽 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 缩放 | 1:1、可变 |
| 电压安全等级 | 1000 V CAT III/600 V CAT IV |
| 电流输入 | |
| 输入通道 | 4 个，自动选择连接传感器模式 |
| 输入电压 | 电流钳输入：500 mVrms/50 mVrms；波峰系数 2.8 |
| Rogowski 罗氏线圈输入 |
50 Hz 时为 150 mVrms/15 mVrms，60 Hz 时为 180 mVrms/18 mVrms； 波峰系数 4；全部位于探头额定量程内 |
| 量程 | 使用细柔性电流探头 i17XX-flex1500 12 为 1 A 至 150 A/10 A 至 1500 A |
| 使用细柔性电流探头 i17XX-flex3000 24 为 3 A 至 300 A/30 A 至 3000 A | |
| 使用细柔性电流探头 i17XX-flex6000 36 为 6 A 至 600 A/60 A 至 6000 A | |
| 40 mA 至 4 A/0.4 A 至 40 A（40 A 电流钳 i40s-EL） | |
| 带宽 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 缩放 | 1:1、可变 |
| 辅助输入 | |
| 输入通道 | 2 |
| 输入量程 | 0 至 ± 10 V 直流，1 个读数/秒 |
|
变比系数 （2014 年起适用） |
格式：mx + b（增益和偏移）用户可配置 |
|
单位显示 （2014 年起适用） |
用户可进行配置（7 个字符，例如 °C、psi 或 m/s） |
| 无线连接 | |
| 输入通道 | 2 |
| 支持的模块 | Fluke Connect® 3000 系列 |
| 采集 | 1 个读数/秒 |
| 环境指标 | |
| 工作温度 | -10 °C 至 +50 °C（14 °F 至 122 °F） |
| 存放温度 | -20 °C 至 +60 °C (-4 °F 至 140 °F)，包括电池：-20 °C 至 +50 °C (-4 °F 至 122 °F) |
| 工作湿度 | 10 °C 至 30 °C（50 °F 至 86 °F）最高相对湿度 95% |
| 30 °C 至 40 °C（86 °F 至 104 °F）最高相对湿度 75% | |
| 40 °C 至 50 °C（104 °F 至 122 °F）最高相对湿度 45% | |
| 工作海拔 | 2000 m（高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 储存海拔 | 12,000m |
| 外壳 | IP50（符合 EN60529） |
| 振动测试 | MIL-T-28800E，类型3，III 级，B 式 |
| 安全性 |
IEC 61010-1 IEC 电源输入：过电压类别 II，污染等级 2 电压端：过电压类别 IV，污染等级 2 IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V |
| 电磁兼容性 |
EN 61326-1：工业 CISPR 11：第 1 组，A 类 韩国 (KCC)：A 类设备（工业广播和通信设备） 美国 (FCC)：47 CFR 15 B 子部分。按照第 15.103 条规定，本产品被视为免税设备 |
| 温度系数 | 0.1 x 精度指标/°C |
| 通用技术指标 | |
| 彩色 LCD 显示屏 | 4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏 |
| 保修期 |
仪器和电源：两年（不包括电池） 附件：一年 校准周期：两年 |
| 尺寸 |
仪器：19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) 电源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) 仪器连接电源时：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in) |
| 重量 |
仪器：1.1 kg (2.5 lb) 电源：400 g (0.9 lb) |
| 防篡改保护 | 防盗锁槽 |
| i17xx-flex 1500 12 柔性电流探头技术指标 | |
| 测量量程 | 1 至 150 A 交流电/ 10 至 1500 A 交流电 |
| 无损电流 | 100 kA (50/60 Hz) |
| 参考条件下的固有误差* | 读数的 ±0.7% |
| 173x + iFlex 精度 | ±（读数的 1% + 量程的 0.02%） |
|
超出工作温度 范围的温度系数 |
读数的 0.05%/°C，读数的 0.09%/°F |
| 工作电压 | 1000 V CAT III, 600 V CAT IV |
| 探头电缆长度 | 305 mm (12 in) |
| 探头电缆直径 | 7.5 mm (0.3 in) |
| 最小弯曲半径 | 38 mm (1.5 in) |
| 输出电缆长度 | 2 m (6.6 ft) |
| 重量 | 115 g |
| 探头电缆材质 | TPR |
| 连接器材质 | POM + ABS/PC |
| 输出电缆 | TPR/PVC |
| 工作温度 | 测试环境下导线温度为 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超过 80 °C (176 °F) |
| 非工作状态下温度 | -40 °C 至 +80 °C（-40 °F 至 176 °F） |
| 工作状态下的相对湿度 | 15% 至 85% 无冷凝 |
| IP 等级 | IEC 60529:IP50 |
| 保修期 | 1 年 |
|
* 参考条件： 环境：23 °C ±5 °C，无外部电/磁场，RH 65% 一次侧导体在中心位置 |
|
