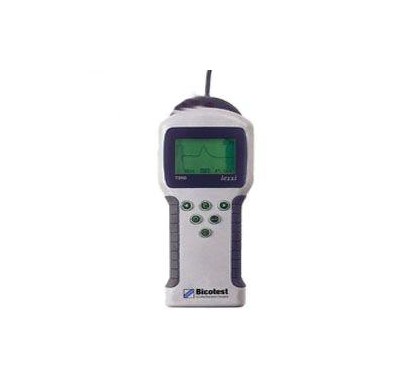

T810是一款手持式初级TDR，它简单易用，其优化的设计能帮助野外技术人员查找最常见的一线故障。它可以应用于多个行业，包括电信、有线电视，和电力。它同时具备进行短距离和长距离故障定位能力。T810具有专利记时电路和扫描增益等特点。
主要特点
低成本，提高生产力
舒适的触感，布局合理的按键易于操作，符合人体工程学原理。
小型，方便携带，紧凑的结构可以在狭窄地方使用。
模块式设计，适合不同的工业需求，可以测试同轴电缆、双绞线和电力线缆。
坚固耐用，适用于室内和户外操作。
T810为真正的全能仪器。通过改变设置，可应用于短或长距离范围的所有类型的金属电缆，如CATV，50Ω、75Ω同轴电缆，数据通信线和电话线、双绞线和低压电力线等。
带背景灯的大屏幕显示，轻触式按钮。可在温度低至-20℃的条件下使用，适于复杂场地使用。
最短距离范围工作模式时，精确达20cm。
自动电缆衰减补偿使各距离范围的故障定位变得简单易用，而无需平衡控制。
自动选择电缆类型，设置PVF、电缆阻抗及电缆减补偿的自动隐含值。
技术参数：
英国雷迪 T810手持电缆故障定位仪
|
项目 |
指标 |
|
适用范围 |
CATV、50Ω，75Ω同轴电缆、数据和通讯线、双绞线和低压电力线 |
|
测试范围 |
PVF0.67时10，30，100，300，1000，3000m |
|
精度 |
量程的±0.9% |
|
分辨率 |
量程范围的0.1% |
|
传播速度 |
VOP：变化范围为20%-99% |
|
增益 |
自动 |
|
脉冲特性 |
幅度：5V输入选择的阻抗 |
|
输出 |
2×4mm香蕉插座 |
|
输入保护 |
仪表不会因不慎连接到250V AC rms 50/60HZ而损坏，但是应该避免类似操作。为安全使用于带危险电压的电缆，必须使用带阻滤波器。 |
|
显示 |
128×64点阵液晶显示，带背光 |
|
游标 |
单条垂直游标 |
|
方式 |
实时单轨迹， |
|
电源 |
6×AA碱性电池，可使用16小时以上（无背光） |
|
工作环境 |
-20-550C；相对湿度400C时93% |
|
保存温度 |
-30-700C |
|
防水等级 |
BS2011 |
|
安全 |
A) 同轴测试导线（50Ω或75Ω）使用电压低于30V rms或60V DC |
|
尺寸/重量 |
250×100×55mm; 600g（含电池，不包含导线） |
|
基本配置 |
主机，防水的肩包，6节电池，测试导线，说明书； |
|
可选件 |
50Ω测试线缆用来测试同轴线缆和非活性电缆 |
