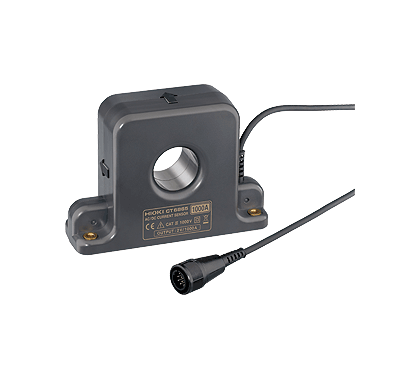

日本日置 CT6865AC、DC 电流传感器
型号:日本日置 CT6865AC、DC 电流传感器
订货号:
厂家:日本
价格:面议
区域:北京
     日本日置 CT6865ACDC 电流传感器



     日本日置 CT6865AC、DC 电流传感器

    · 适用于宽频带、高精度的电流测量

    · 适用于EV、HEV等电动汽车的1000A大电流测量

    · 1000A额定下,可用于其它型号不能使用的-30~85°C的环境中

    · 振幅精度±0.06%,相位精度±0.2°C的高性能

    · 宽频带DC~20kHz的频率特性

    · 太阳能发的、燃料电池评估等,可用于测量电池的充放电和变频器的输出侧

    · 使用示波器或存储记录仪等仪器,可监测波形(和9555-10配合)

    基本参数

    日本日置 CT6865AC、DC 电流传感器

    额定输入电流

    AC/DC 1000A

    最大输入电流

    AC/DC 1200A(1800Apeak连续,100Hz以下,40°C以下,其它需要降低额定值范围以下)

    频率特性

    振幅:DC~20kHz, 位相: DC~1kHz

    振幅/相位精度

    DC (±0.05% rdg. ±0.01% f.s. ,无相位规定)
    16Hz ≤ f ≤ 66Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°)
    20kHz以下规定振幅,1kHz以下规定相位

    消耗功率

    7VA以下(测量1000A/55Hz,±12V电源时)

    输出电压率

    2V/额定电流值※仪器的输出通过传感器单元9555-10输出AC+DC电压。请连接1MΩ等的搞输入阻抗电压输入仪器。

    对地间最大额定电压

    AC/DC1000V(50/60Hz,CATⅢ)

    可测导体直径

    &pHi;36 mm以下

    使用温湿度范围

    -30°C~+85°C, 80% rh以下(不凝结)

    电源电压

    DC ±11 V~±15 V (通过传感器单元9555-10供电, 9555-10为AC100~240V)

    体积及重量

    160W × 112H × 50Dmm, 980g,线长3m

    附件

    说明书×1,标识带×6

    注:连接示波器或存储记录仪为钳式传感器供电。

    9555-10 基本参数 (电源供应)

    适用机型

    9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一个单元

    输出

    BNC 接口,传感器的输出信号

    功率消耗

    AC 转换器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max.

    体积及重量

    42mm W × 82mm H × 132mmD, 600g

    附件

    AC 转换器9418-15 × 1
