福禄克 Fluke 1503 绝缘电阻测试仪
Fluke 1503 绝缘测试仪精巧细致，结实耐用，并且操作非常方便。 由于可以接受多种不同的测试电压，它们成为众多检修、调试和预防性维护场合的理想工具。
这些工具还配备了远程探针等其它组件，这使得测试过程非常快捷，而且节省了成本。

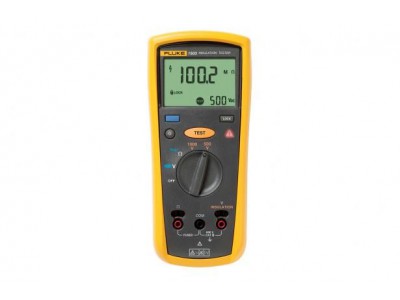

福禄克 Fluke 1503 绝缘电阻测试仪
福禄克 Fluke 1503 绝缘电阻测试仪 仪器特点
- ✔ 绝缘测试量程:0.1 MΩ 到 2000 MΩ
- ✔ 绝缘测试电压:500 V、1000 V
- ✔ 远程测试探针便于执行重复测试以及在难以接近的场所执行测试
- ✔ 实时电路检测功能禁止在电压高于 30 V 时进行绝缘测试，提升了安全级别
- ✔ 自动释放电容性电压可以更好地保护用户的安全
- ✔ 交流/直流电压: 0.1 V 到 600 V
- ✔ 200 mA 连续电流
- ✔ 电阻: 0.01 Ω 到 20.00 kΩ
- ✔ 自动关闭功能节省了电池电量
- ✔ 宽大背光显示屏便于读取测量结果
- ✔ CAT IV 600 V 过压类别等级提升了用户的安全级别
- ✔ 每个测试仪均附带远程探针、测试线、探针和鳄鱼夹
- ✔ 配装可选的 Fluke TPAK 磁性悬挂系统使您可以腾出手来从事其它工作
- ✔ 四节 AA 碱性电池（NEDA 15 A 或 IEC LR6）至少可以进行 1000 次绝缘测试
- ✔ 一年质保
福禄克 Fluke 1503 绝缘电阻测试仪 技术数据
| 交流/直流电压测量 | ||
| 精度 | 量程 | 600.0 V |
| 分辨率 | 0.1 V | |
|
50 Hz 至 400 Hz ±(% 读数 + 数字) |
± (2 % + 3) | |
| 输入阻抗 | 3 MΩ （标称值）, < 100 pF | |
|
共模衰减率 (1 kΩ 不平衡) |
直流时 > 60 dB、50 或 60 Hz | |
| 过载保护 | 600 V rms 或直流 | |
| 接地线电阻测量 | ||
| 量程/分辨率 | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1 Ω | |
| 20.00 kΩ | 0.01 kΩ | |
| 精度 | ± (1.5 % + 3) | |
| 过载保护 | 2 V 有效值或直流 | |
| 开路测试电压 | > 4.0 V, < 8 V | |
| 短路电流 | > 200.0 mA | |
| 绝缘规格 | ||
| 测量范围 | 0.01 MΩ 至 2000 MΩ | |
| 测试电压 | 500 V、1000 V | |
| 测试电压准确度 | + 20 %, - 0 % | |
| 短路测试电流 | 1 mA（标称） | |
| 自动放电 | 放电时间 < 0.5 秒，C = 1 µF 或更少 | |
| 带电电路指示器 | 在初始化测试前，如果终端电压 > 30 V，进行抑制测试 | |
| 最大电容性负载 | 在 1 µF 以下的负载可操作 | |
| 测量精度 | ||||
| 输出电压 | 显示范围 | 分辨率 | 测试电流 |
精准度 ±（% 读数 + 最低有效位数量） |
| 500 V (0 % 到+ 20 % |
0.1 到 20.0 MΩ | 0.01 MΩ | 1 mA @ 500 kΩ | ± （2.0 % + 5） |
| 20.0 到 200.0 MΩ | 0.1 MΩ | |||
| 200 到 500 MΩ | 1 MΩ | |||
| 1000 V (0 % 到+ 20 %) |
0.1 到 200.0 MΩ | 0.1 MΩ | 1 mA @ 1 MΩ | ± （2.0 % + 5） |
| 200 到 2000 MΩ | 1 MΩ | |||
| 通用技术指标 | ||
|
施加到任意端子 上的最大电压 |
600 V AC rms 或 DC | |
| 储存温度 | -40 °C 至 60 °C （-40 °F 至 140 °F） | |
| 工作温度 | -20 °C 至 55 °C （-4 °F 至 131 °F） | |
| 温度系数 | 温度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）时，0.05 x（指定精度）/°C | |
| 相对湿度 |
10 °C 至 30 °C（50 °F 至 86 °F）时，0% 至 95% 30 °C 至 40 °C（86 °F 至 104 °F）时，0% 至 75% 40 °C 至 55 °C（104 °F 至 131 °F）时，0% 至 40% |
|
| 振动 | 随机，2 g，5-500 Hz，依据 MIL-PRF-28800F 2 类仪器 | |
| 撞击 | 按照 IEC 61010-1 第 2 版的规定，1 米跌落（1 米跌落测试，六面，橡木地板） | |
| 电磁兼容 | 在3 V/M的RF场中，准确度 = 给出的准确度（EN 61326-1:1997） | |
| 安全性 |
符合ANSI/ISA 82.02.01 （61010-1）2004、 CAN/CSA-C22.2 No. 1010.1 和 IEC/EN 61010-1 第2版对CAT IV 600 V 设备的要求 |
|
| 认证 | CSA，符合标准CSA/CAN C22.2 No. 1010.1； TUV，符合标准 IEC/EN 61010-1第2版 | |
| 电池 | 4节 AA 型号的电池（(NEDA 15A 或 IEC LR6） | |
| 电池寿命 | 用于绝缘测试时 |
在室温下用新电池至少可进行 1000次绝缘测试。 测试均指标准测试:1000 V，至1 MΩ，占空比为 5秒钟打开，25秒种关闭。 |
| 电阻测量时 |
在室温下利用新电池至少可进行 2500 次接地电阻测量。 测试均指标准测试:1 Ω，占空比为 5秒钟打开，25秒钟关闭 |
|
| 尺寸 | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | |
| 重量 | 550 g （1.2 lb） | |
| IP 等级 | IP40 | |
| 海拔高度 | 工作 | 2000 m CAT IV 600 V，3000 m CAT III 600 V |
| 非工作（储存） | 12,000 m | |
| 过载能力 | 110 % 范围 | |
| 内含附件 | TL224 测试导线，TP74 测试探头，夹子零件号为 1958654（红色）和 1958646（黑色），皮套和远程探头 | |
