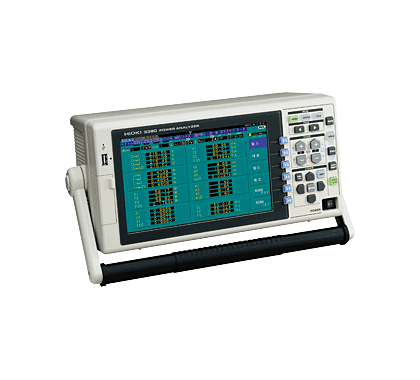

日本日置 3390功率分析仪
直接测量变频器输出，最新的技术测量
· 直接测量变频器输入和输出
· 完善马达分析功能
· 高速谐波分析功能(50 ms 数据更新率)
· 最佳精度达到±0.16%(在配合使用9709时)
· DC, 0.5Hz 到 5kHz 的宽频带测量(频率特性: DC, 0.5Hz 到 150kHz)
· 500kS/s 的高速采样波形显示和保存
· LAN, USB, 和 CF card等 多种接口
基本参数
日本日置 3390功率分析仪
|
测量线
|
单相2线，单相3线，三相3线，三相4线
|
|
测量项目
|
电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),电相角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 功率 (η), 损耗 (Loss), 电压脉冲率/电流脉冲率 (Urf/Irf)
|
|
干扰测量 (FFT 算法处理): RMS 频谱
谐波测量（ RMS值，功率因素，相位角，总消耗，不平衡的因素）
|
|
附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出
|
|
谐波测量
|
输入： 4通道，同步频率范围： 0.5Hz到5kHz ，
谐波分析次数：最大。100以内
|
|
干扰测量
|
通道数: 1通道 (从CH1到CH4通道中选择1),
最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
|
|
测量量程
|
电压量程:15/ 30/ 60/ 150/ 300/ 600/ 1500V
|
|
电流量程:当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)
当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A
当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A
|
|
取决于电压和电流组合的范围
（功率范围： 6.0000W以2.2500MW ）
|
|
频率范围:0.5Hz到5kHz
|
|
基本精度
|
电压： ±0.05% rdg. ±0.05% f.s.
电流： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度
有功功率： ±0.05% rdg. ±0.05% f.s. +电流传感器精确度
|
|
同步频率范围
|
0.5Hz 到 5kHz
|
|
频段
|
DC, 0.5Hz 到 150kHz
|
|
数据更新率
|
50ms ( 测量谐波，取决于同步频率小于45Hz时 )
|
|
显示刷新率
|
200ms (从内部数据更新率中独立，波形，FFT根据画面而定)
|
|
数据保存时间间隔
|
关, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分钟
|
|
外部接口
|
LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制
|
|
要求电源
|
100 到 240V AC, 50/60Hz, 140VA max.
|
|
体积 重量
|
340mm 宽 × 170mm 高 × 157mm厚, 4.8kg
|
|
附件
|
说明书× 1 ，测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2
|
|
