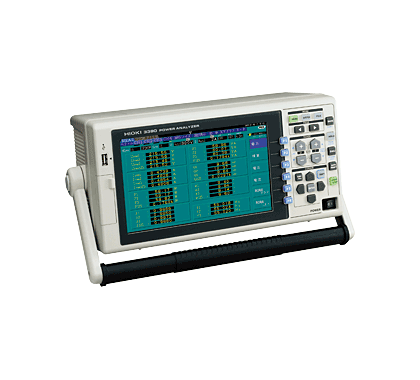

日本日置 3390-10功率分析仪
支持能源的转换效率的提高
· 是3390的高精度版本，实现最高±0.1%的高精度
· 所有量程统一精度，即便改变量程也保证±0.1%
· 直接测量变频器输入和输出
· 完善马达分析功能
· 高速谐波分析功能(50 ms 数据更新率)
· DC, 0.5Hz 到 5kHz 的宽频带测量(频率特性: DC, 0.5Hz 到 150kHz)
· 500kS/s 的高速采样波形显示和保存
基本参数
日本日置 3390-10功率分析仪
|
测量线
|
单相2线，单相3线，三相3线，三相4线
|
|
测量项目
|
电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),电相角 (&pHi;), 频率(f),电流累积(Ih), 功率累积(WP), 功率 (η), 损耗 (Loss), 电压脉冲率/电流脉冲率 (Urf/Irf)
|
|
干扰测量 (FFT 算法处理): RMS 频谱
谐波测量（ RMS值，功率因素，相位角，总消耗，不平衡的因素）
|
|
附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出
|
|
谐波测量
|
输入： 4通道，同步频率范围： 0.5Hz到5kHz ，
谐波分析次数：最大。100以内
|
|
干扰测量
|
通道数: 1通道 (从CH1到CH4通道中选择1),
最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
|
|
测量量程
|
电压量程:15/ 30/ 60/ 150/ 300/ 600/ 1500V
|
|
电流量程:当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)
当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A
当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A
|
|
取决于电压和电流组合的范围
（功率范围： 6.0000W以2.2500MW ）
|
|
频率范围:0.5Hz到5kHz
|
|
基本精度
|
电压： ±0.05% rdg. ±0.05% f.s.
电流： ±0.05% rdg. ±0.05% f.s. （和专用电流传感器组合精度）
有功功率： ±0.05% rdg. ±0.05% f.s. （和专用电流传感器组合精度）
※没有规定3390-10高精度型号和电流传感器高精度型号的分别的精度（高精度）
|
|
同步频率范围
|
0.5Hz 到 5kHz
|
|
频段
|
DC, 0.5Hz 到 150kHz
|
|
数据更新率
|
50ms ( 测量谐波，取决于同步频率小于45Hz时 )
|
|
显示刷新率
|
200ms (从内部数据更新率中独立，波形，FFT根据画面而定)
|
|
数据保存时间间隔
|
关, 50m～500ms, 1～30s, 1～60分钟，15档切换
|
|
外部接口
|
LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制
|
|
要求电源
|
100 到 240V AC, 50/60Hz, 140VA max.
|
|
体积 重量
|
340mm 宽 × 170mm 高 × 157mm厚, 4.8kg
|
|
附件
|
3390说明书× 1 ，3390-10说明书× 1，3390-10测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2
|
|
|
马达测量选件参数
|
输入通道数
|
3通道
CH A: 模拟 DC输入/频率输入 (扭矩信号输入)
CH B: 模拟 DC输入/脉冲输入 (回转信号输入)
CH Z: 脉冲输入 (Z相信号输入)
|
|
最大输入电压
|
±20V (模拟时/频率时/脉冲时)
|
|
测量项目
|
电压，扭矩，转数，频率，转差率，马达功率
|
|
模拟 DC输入 (CH A/ CH B)
|
测量量程: ±1V/ ±5V/ ±10V
采样率: 10kHz/ 16-bit
精度: ±0.1% rdg. ±0.1% f.s.
|
|
频率输入(仅 CH A)
|
有效振幅范围: ±5V peak
测量量程: 100 kHz, 测量区域: 1kHz to 100kHz
精度: ±0.05 % rdg. ±3 dgt.
|
|
频率输入(仅 CH B)
|
检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量区域: 1Hz to 200kHz (当占空比为50%时)
Accuracy: ±0.05% rdg. ±3dgt.
|
|
频率输入(仅 CH Z)
|
检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量区域: 0.1Hz 到 1kHz
最小检出幅度: 2.5μs以上
|
|
|
