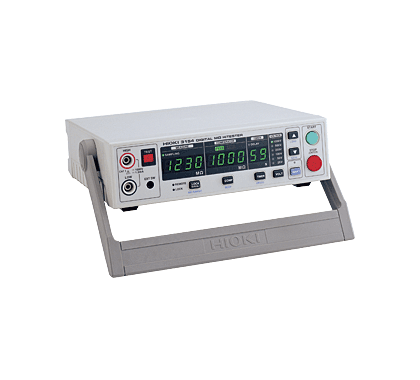

日本日置 3154绝缘电阻测试仪
用于系统测试的绝缘电阻测量
· 6档测试电压25V～1000V
· 可储存10组数据
· 比较/定时功能，适用于各种安规测试
· 可外部控制开始、停止或设置条件切换
· 便于安装在系统中，背面标配测量端口
主机无法单独测试。请按照测试目的另购合适的选件测试线。
基本参数
日本日置 3154绝缘电阻测试仪
|
测试项目
|
绝缘电阻（外加直流电压方式）
|
|
测试电压/测量量程
（手动/自动）
|
25/50V：2.000/20.00/200.0MΩ
100/250V/500/1000V：2.000/20.00/200.0/2000MΩ（500/1000V测试时，最高4000MΩ）
|
|
基本精度
|
±2%rdg. ±5dgt.：25/50/100V时[0～20MΩ]，250V时[0～100MΩ]，500/1000V时[0～999MΩ)
|
|
测试速度
|
快速：10次/秒，慢速：1次/秒，响应时间：0.5秒以下
|
|
显示
|
液晶显示器
|
|
内部存储
|
额定测试电压、比较下限值、试验模式、判断时蜂鸣、试验时间、延迟时间、电阻量程、测试速度
存储数：最大10组（可外部保存/读取）
|
|
比较设置
|
合格：测试值≥下限值，不合格：测试值< 下限值，蜂鸣，合格/不合格显示，外部I/O信号输入
|
|
试验时间定时功能
|
测量开始后，经过“最长等待时间0.35s+设置时间”结束测量（延迟时间功能OFF时），设置时间：0.5～99s
|
|
延迟时间定时功能
|
测量开始后，到经过“最长等待时间0.35s+设置时间”为止，不进行测试时间定时和判断动作，设置时间：0.1～99s
|
|
模拟输出
|
DC+4V f.s.
|
|
接口
|
RS-232C（通过9442连接可打印测量值）
外部I/O（用于外部控制的输出、判断结果的输出）
|
|
电源供应
|
100～240V AC，（50/60Hz）,最大15VA
|
|
体积及重量
|
215宽×61高×213厚mm，1.1kg
|
|
附件
|
电源线（1），说明书（1）
|
|
ro�rb��o��o255); " >
320宽×155高×263厚mm，16kg（3158-01） 18kg(3158-03,04,05)
附件
高压测试线 9615（高压侧和回路各1），电源线(1)，备用保险丝(1)
��&nbs� 0n��o��o� ), 或 LR6 (AA) 碱性电池 × 4, 6 VA
体积及重量
104 mm W × 180 mm H × 58 mm D, 660 g (含 LR6电池 × 4)
附件
输入线 9168 × 1, 测试线 9170-10 × 1, 保险丝 × 1, LR6 (AA) 碱性电池 × 4, 操作手册 × 1
