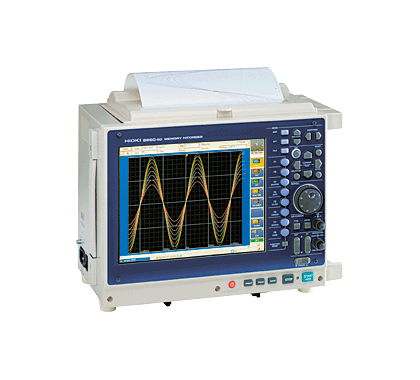

8860-50

8861-50

单元

最大4单元

最大8单元

输入通道数

16个模拟通道+16个逻辑通道
64个模拟通道+16个逻辑通道 （使用8958）

32个模拟通道+16个逻辑通道
128个模拟通道+16个逻辑通道 （使用8958）

测量量程
（20格f.s.）

5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100

5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100

最大输入电压

DC 400V（使用8956时）

DC 400V（使用8956时）

频率特性

DC～10MHz（使用8956时）

DC～10MHz（使用8956时）

电源供应

AC 100～240V, 50/60Hz
（不使用打印单元时最大220VA）
DC 12V系（9684装着时）

AC 100～240V, 50/60Hz
（不使用打印单元时最大280VA）
DC 12V系（9684装着时）

体积及重量

330W × 250H × 184.5Dmm
8kg（不使用打印单元时）

330W × 250H × 284.5Dmm
10.5kg（不使用打印单元时）

存储功能的时间轴
（使用存储功能时）

5μs ～5分钟／格, 26档量程,
采样速度:
固定:时间轴量程的1/100，
任意: 外部采样以采样周期来设定时间轴可设定2系统的采样速度

测量功能

存储 (高速记录), 记录(实时记录), 存储和记录 (实时记录+高速记录), FFT (频率分析), 实时保存功能 (可将数据实时保存保存在媒体)

内存容量

模拟12bit × 32MW/ch (1ch 在 8860-50, 2ch 在 8861-50) ～ 2MW/ch (16ch 在 8860-50, 32ch 在 8861-50) *可扩展至32倍.(使用内存扩展板选件)

保存媒体

PC卡TYPE II槽× 2（标准）, 硬盘（内存选件）

记录纸

[打印单元-选件]：A4：216mm×30m 或 A6：112mm×18m ,卷装热敏纸, 记录速度: 最大25mm/秒

显示屏

10.4型TFT彩色液晶屏(SVGA,800×600点阵)

接口

GP-IB (PC卡), USB2.0 (标准插座A), LAN（HTTP/FTP/送信等）, 外部显示屏显示(15-pin D-sub, SVGA 出力)

附件

电源线× 1, 接地适配器× 1, 输入线标签× 1,
波形察看软件（Wv+通信指令表×1）
