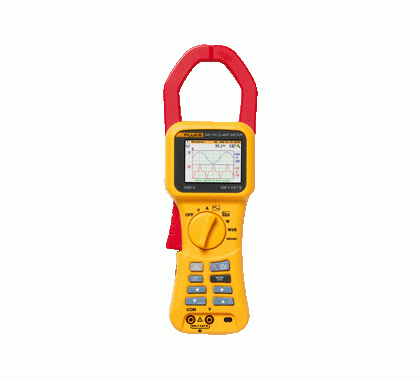

Fluke 345 电能质量钳型表
这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。 由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，以及优秀的电磁防干扰设计，使得 Fluke 345 电能分析仪非常适合检修可变负载的电能质量故障。 此外，借助电能仪表，霍尔效应钳型表还能在无需中断电路的情况下测量直流电流。 电能分析仪的内置存储器让用户可以长期记录电能质量参数，从而分析趋势或间歇性问题。 应用 设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作谐波测量 – 发现可能损害或破坏关键设备的谐波问题涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流负载分析 – 在增加负载之前检验电力系统的容量
· 交流/直流电流：无需切断电路即可测量交流电流（最高 1400 A）和直流电流（最高 2000 A）
· 符合最高安全标准：600 V CAT IV 电能分析仪可以用在进线口处
· 在信噪环境下准确测量：由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量
· 数据记录：可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障
· 检验电池：直接测量电池和直流系统的直流波动 (%)
· 排除谐波故障：以数字或图形形式分析和记录谐波
· 涌入电流：捕获和分析令人讨厌的电流波动（3 秒至 300 秒）
· 简单易用：用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
· 三相电能：内置平衡负载功能
· 查看图形和生成报告：将电能分析仪与随附电能记录软件配合使用
|
显示
|
| |
|
彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光
|
|
|
|
电源
|
| |
| |
电池类型：1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6
|
|
|
电池寿命（典型）
|
| |
> 10 小时（全开背光）
|
| |
> 12 小时（有限背光）
|
|
|
交流电转接盒 BE345
|
|
输入
|
110/230 V 50/60 Hz
|
|
输出
|
15 V dc，300 mA
|
|
|
环境条件（仅限室内使用）
|
|
参考条件
|
| |
所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的
|
|
|
操作温度
|
|
|
电流的温度系数
|
|
|
电压的温度系数
|
|
|
最高相对湿度
|
| |
温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 %
|
|
|
最高操作海拔高度
|
|
|
电气安全
|
| |
| |
IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护
|
|
| |
|
|
最高安全工作电压
|
|
电流测量
|
非绝缘导体和接地线之间：600 V ac rms 或 dc
|
|
电压测量
|
输入端子和接地线之间：600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V
|
|
| |
|
|
EMC
|
|
幅射
|
|
|
电磁防干扰
|
| |
IEC/EN 61326-1:1997 附录 C，性能标准 B
|
|
|
机械技术指标
|
|
尺寸（长 x 宽 x 高）
|
| |
300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸）
|
|
|
重量（包括电池）
|
|
|
钳口
|
|
|
钳口容量
|
|
|
清洁
|
| |
可以使用浸有异丙醇的软布清洗设备。 请勿使用研磨剂或其他溶剂。
|
|
|
电流测量 (dc, dc rms, ac rms)
|
|
量程
|
| |
0 至 2000 A dc 或 1400 ac rms
|
|
|
自动量程调整功能
|
|
|
分辨率
|
| |
10 mA（40 A 量程）
|
| |
100 mA（400 A 量程）
|
| |
1 A（2000 A 量程）
|
|
|
准确度：dc 和 dc rms
|
|
I > 10 A：
|
± 1.5 % 读数 ± 5 位数字
|
|
I < 10 A：
|
± 0.2 A
|
|
|
准确度：AVG
|
|
I > 10 A：
|
± 3 % 读数 ± 5 位数字
|
|
I < 10 A：
|
± 0.5 A
|
|
|
准确度：Pk
|
|
I > 10 A：
|
± 5 % 读数 ± 5 位数字
|
|
I < 10 A：
|
± 0.5 A
|
|
|
准确度：AHr
|
|
I > 10 A：
|
± 2 % 读数 ± 5 位数字
|
|
I < 10 A：
|
± 0.5 AHr
|
|
|
准确度：CF（峰值系数）
|
|
1.1 ≤ CF < 3：
|
± 3 % 读数 ± 5 位数字
|
|
3 ≤ CF < 5：
|
± 5 % 读数 ± 5 位数字
|
|
分辨率：
|
0.01
|
|
|
准确度：RPL（波动）
|
|
2 % ≤ RPL < 100 %：
|
± 3 % 读数 ± 5 位数字
|
|
100 % ≤ RPL < 600 %：
|
± 5 % 读数 ± 5 位数字
|
|
分辨率：
|
0.1 %
|
|
Idc > 5 A，Iac > 2 A
|
|
|
| |
|
|
电压测量 (dc, dc rms, ac rms)
|
|
量程
|
|
|
自动量程调整功能
|
| |
4 V / 40 V / 400 V / 750 V
|
|
|
分辨率
|
| |
1 mV（4 V 量程）
|
| |
10 mV（40 V 量程）
|
| |
100 mV（400 V 量程）
|
| |
1 V（750 V 量程）
|
|
|
准确度：dc 和 dc rms
|
|
V > 1 V：
|
± 1 % 读数 ± 5 位数字
|
|
V < 1 V：
|
± 0.02 V
|
|
|
准确度：AVG
|
|
V > 1 V：
|
± 3 % 读数 ± 5 位数字
|
|
V < 1 V：
|
± 0.03 V
|
|
|
准确度：Pk
|
|
V > 1 V：
|
± 5 % 读数 ± 5 位数字
|
|
V < 1 V：
|
± 0.03 V
|
|
|
准确度：CF（峰值系数）
|
|
1.1 ≤ CF < 3：
|
± 3 % 读数 ± 5 位数字
|
|
3 ≤ CF < 5：
|
± 5 % 读数 ± 5 位数字
|
|
分辨率：
|
0.01
|
|
|
准确度：RPL（波动）
|
|
2 % ≤ RPL < 100 %：
|
± 3 % 读数 ± 5 位数字
|
|
100 % ≤ RPL < 600 %：
|
± 5 % 读数 ± 5 位数字
|
|
分辨率：
|
0.1 %
|
|
Vdc > 0.5 V，Vac > 0.2 V
|
|
|
| |
| |
均为直流测量，15 Hz 至 1 kHz
最大过载 1,000 V rms
电压 rms 是真有效值测量 (ac + dc)
|
|
|
谐波
|
|
THD（总谐波失真）
|
|
1 % ≤ THD < 100 %：
|
± 3 % 读数 ± 5 位数字
|
|
100 % ≤ THD < 600 %：
|
± 5 % 读数 ± 5 位数字
|
|
分辨率：
|
0.1 %
|
|
|
DF（失真系数）
|
|
1 % ≤ DF < 100 %：
|
± 3 % 读数 ± 5 位数字
|
|
分辨率：
|
0.1 %
|
|
H02 ≤ Vharm < H13：
|
± 5 % ± 2 位数字
|
|
H13 ≤ Vharm ≤ H30：
|
± 10 % ± 2 位数字
|
|
| |
| |
所有测量最多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz）
基波频率范围：F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V
|
|
|
功率测量（单相和三相）(dc, dc rms, ac rms)
|
|
量程
|
| |
0 至 1650 kW dc 或 1200 kW ac
|
|
|
自动量程调整功能
|
| |
4 kW，40 kW，400 kW，1650 kW
|
|
|
分辨率
|
| |
1 W（4 kW 量程）
|
| |
10 W（40 kW 量程）
|
| |
100 W（400 kW 量程）
|
| |
1 kW（1200 kW 量程）
|
|
|
准确度
|
| |
2.5 % 读数 ± 5 位数字
|
| |
W1Ø < 2 kW ± 0.08 kW
|
| |
W3Ø < 4 kW ± 0.25 kW
|
|
|
VA 测量（单相和三相）(dc, dc rms, ac rms)
|
|
量程
|
| |
0 至 1650 kVA dc 或 1200 kVA ac
|
|
|
自动量程调整功能
|
| |
4 kVA，40 kVA，400 kVA，1650 kVA
|
|
|
分辨率
|
| |
1 VA（4 kVA 量程）
|
| |
10 VA（40 kVA 量程）
|
| |
100 VA（400 kVA 量程）
|
| |
1 kVA（1200 kVA 量程）
|
|
|
准确度
|
|
VA > 2 kVA：
|
2.5 % 读数 ± 5 位数字
|
|
VA < 2 kVA：
|
± 0.08 kVA
|
|
|
VAR 测量（单相和三相）
|
|
量程
|
|
|
自动量程调整功能
|
| |
4 kVAR，40 kVAR，400 kVAR，1200 kVAR
|
|
|
分辨率
|
| |
1 VAR（4 kVAR 量程）
|
| |
10 VAR（40 kVAR 量程）
|
| |
100 VAR（400 kVAR 量程）
|
| |
1 kVAR（1200 kVAR 量程）
|
|
|
准确度
|
|
VAR > 4 kVAR：
|
± 2.5 % 读数 ± 5 位数字
|
|
VAR < 4 kVAR：
|
± 0.25 kVAR
|
|
|
功率系数范围
|
|
|
功率系数（单相和三相）
|
|
量程
|
| |
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0°和 0° 至 72.5°（感应性））
|
|
|
分辨率
|
|
|
准确度
|
|
|
频率范围
|
|
|
偏移功率系数（单相和三相）
|
|
量程
|
| |
0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0°和 0° 至 72.5°（感应性））
|
|
|
分辨率
|
|
|
准确度
|
|
|
频率范围
|
| |
15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
|
|
|
千瓦小时 (kWHr)
|
|
量程
|
|
|
自动量程调整功能
|
| |
4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr
|
|
|
分辨率
|
| |
1 WHr（4 kWHr 量程）
|
| |
10 WHr（40 kWHr 量程）
|
| |
100 WHr（400 kWHr 量程）
|
| |
1 kWHr（4,000 kWHr 量程）
|
| |
10 kWHr（40,000 kWHr 量程）
|
|
|
准确度
|
|
kWHr > 2 kWHr：
|
± 3 % ± 5 位数字
|
|
kWHr < 2 kWHr：
|
± 0.08 kWHr
|
|
|
所有功率/VA/VAR/PF 测量
|
|
频率范围：
|
直流，15 Hz 至 1 kHz
|
|
电流范围：
|
10 A 至 1400 A rms
|
|
电压范围：
|
1 V 至 825 V rms
|
|
最大输入：
|
825 V rms/1400 A rms
|
|
最大过载：
|
1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。 最大过载 10,000 A 或真有效值 x 频率 < 400,000
|
|
|
频率测量（电流或电压源）
|
|
量程
|
|
|
分辨率
|
|
|
准确度
|
| |
15 至 22 Hz ± 0.5 % 读数
|
| |
40 至 70 Hz ± 0.5 % 读数
|
| |
15 至 1000 Hz ± 1 % 读数
|
|
|
电流范围
|
|
|
电压范围
|
|
|
范围功能
|
|
电流测量
|
|
量程：
|
10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
|
|
分辨率：
|
1 A（40 A 量程）
10 A（400 A 量程）
50 A（2000 A 量程）
|
|
准确度：
|
± 3 % 读数 ± 1 像素
|
|
最大过载：
|
10,000 A
|
|
|
电压测量
|
|
量程：
|
4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
|
|
分辨率：
|
100 mV（4 V 量程）
1 V（40 V 量程）
10 V（400 V 量程）
31.25 V（1000 V 量程）
|
|
准确度：
|
± 2 % 读数 ± 1 像素
|
|
最大过载：
|
1000 V rms
|
|
频率范围：
|
直流，15 Hz 至 600 kHz
|
|
|
时基
|
| |
2.5 ms，5 ms，10 ms，25 ms，50 ms/div
|
|
|
刷新率
|
|
|
最高采样率
|
|
|
涌入电流功能
|
|
量程
|
|
|
分辨率
|
| |
10 mA（40 A 量程）
|
| |
100 mA（400 A 量程）
|
| |
1 A（2000 A 量程）
|
|
|
准确度
|
|
I > 10 A：
|
± 5 % 读数 ± 1 像素
|
|
I < 10 A：
|
± 0.5 A
|
| |
均为直流测量，15 Hz 至 1 kHz
|
|
|
最大过载
|
| |
最大过载 10,000 A 或真有效值 x 频率 < 400,000
|
| |
电流 rms 为真有效值测量 (ac + dc)
|
|
|
捕获时间
|
| |
1 s、3 s、10 s、30 s、100 s 和 300 s
|
|
|
最高采样率
|
|
|
记录存储器
|
|
记录区域
|
|
|
平均周期
|
| |
1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义
|
|
|
型号名称
|
描述
|
|
Fluke 345
|
电能质量钳型表
包含：
|
· 345 电能质量钳型表
· 柔软便携包
· 电能记录软件
· 测试线
· 鳄鱼夹
· 测试探针
· USB 电缆
· 国际交流适配器/转接盒
· 英文版印刷用户手册
· 多语言手册光盘
|
|
|
| |
|
nok="f" gradientshapeok="t" o:connecttype="rect">
|
| |
|
测试线，探头和线夹
|
|
AC220
|
SureGrip™ 鳄鱼夹
|
|
TLK291
|
|
|
TP1
|
Slim Reach 测试探头(扁平)
|
|
TP220
|
SureGrip™ 工业测试探头
|
|
照明灯
|
|
L200
|
探头照明灯套件
|
|
L210
|
探头灯套件
|
|
|
标题
|
类型
|
下载
|
|
345
|
用户手册
|
简体中文
|
|
345
|
补充内容 用户手册
|
美国英语
|
|
Power Log
|
用户手册
|
简体中文
|
|
345
|
校准手册
|
美国英语
|
|
345
|
补充内容 校准手册
|
美国英语
|
|
|
|
|
| |
|
|
