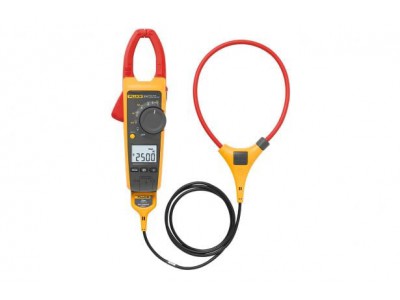

福禄克 Fluke 376 真均方根交流/直流钳形表
随时进行所有测量
Fluke 376 钳型表提供了更高性能，非常适合进行广泛的电流测量。Fluke 376 可进行真有效值电压和电流测量，在交流和直流模式下，可读取高达 1000 V 电压和 1000 A 电流。
另外，Fluke 376 还包括新型 iFlex™ 柔性电流探头，将量程扩大到 2500 A ac，同时提高了显示灵活性，能够测量尺寸别扭的导体，便于接触导线。Fluke 376 是 Fluke 337 钳型表的直接替代产品。
符合以下安全标准:EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV

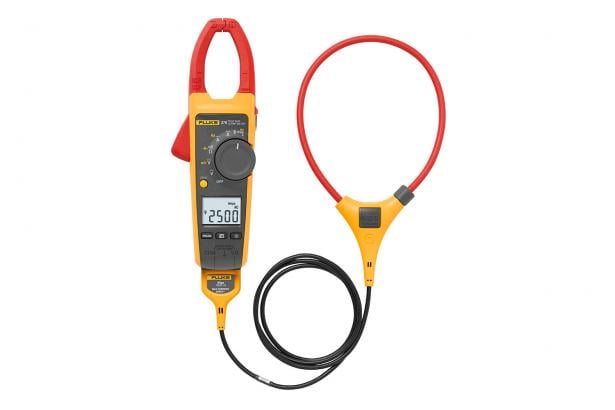

福禄克 Fluke 376 真均方根交流/直流钳形表
福禄克 Fluke 376 真均方根交流/直流钳形表 仪器特点
- ✔ iFlex 柔性电流探头将量程扩展到 2500 A ac
- ✔ CAT IV 600 V, CAT III 1000 V
- ✔ 真有效值交流电压和电流测量，可对非线性信号进行精确测量
- ✔ 最小值、最大值、平均值和突波电流记录，可自动捕获变化
- ✔ 集成有低通滤波器和新技术的信号处理功能，可在噪声较高的电气环境中使用，同时提供稳定读数
- ✔ 采用专有的突波电流测量技术，可过滤掉噪声，并捕获电路保护功能所观察到的电机起动电流
- ✔ 具有适合手握的人体工程学设计，可在佩戴人身防护用品的情况下使用
- ✔ 大号、背光照明显示屏易于读取，可自动设置正确量程，因此测量时无需改变开关位置
- ✔ 3 年保修
- ✔ 软质携带包
福禄克 Fluke 376 真均方根交流/直流钳形表 技术数据
| 电气技术规格 | |||
| 通过夹钳的交流电流 | |||
| 量程 |
374 和 375 376 |
600.0 A 999.9 A |
|
| 分辨率 | 0.1 A | ||
| 精确度 |
2% ± 5 位 (10-100 Hz) 2.5% ± 5 位 (100-500 Hz) |
||
| 波峰因数 (50/60 Hz) |
3（500 A 时）（仅限于 375 和 376） 2.5（600 A 时） 1.42（1000 A 时）（仅限于 376） C.F. > 2 时增加 2% |
||
| 通过柔性电流探头的交流电流 | |||
| 量程 | 2500 A | ||
| 分辨率 | 374 和 375 |
0.1 A (≤ 600 A) 1 A (≤ 2500 A) |
|
| 376 |
0.1 A (≤ 999.9 A) 1 A (≤ 2500 A) |
||
| 精确度 | 3% ±5 位 (5 – 500 Hz) | ||
| 波峰因数 (50/60Hz) |
3.0（1100 A 时） （仅限于 375 和 376） 2.5（1400 A 时） 1.42（2500 A 时） C.F. > 2 时增加 2% |
||
| 最佳距离 | i2500-10 Flex | i2500-18 Flex | 误差 |
| A | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | ± 0.5% |
| B | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | ± 1.0% |
| C | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | ± 2.0% |
| 测量不确定度假定中间的主要导线处于最佳位置、无外部电场或磁场且处于工作温度范围内。 | |||
| 直流电流 | |||
| 量程 |
374 和 375 376 |
600.0 A 999.9 A |
|
| 分辨率 | 0.1 A | ||
| 精确度 | 2% ± 5 位 | ||
| 交流电压 | |||
| 量程 |
374 和 375 376 |
600.0 V 1000 V |
|
| 分辨率 |
374 和 375 376 |
0.1 V 0.1 V (≤ 600.0 V) 1 V (≤ 1000 V) |
|
| 精确度 | 1.5% ± 5 位 (20 – 500 Hz) | ||
| 直流电压 | |||
| 量程 |
374 和 375 376 |
600.0 V 1000 V |
|
| 分辨率 | 374 和 375 376 |
0.1 V 0.1 V (≤ 600.0 V) 1 V (≤ 1000 V) |
|
| 精确度 | 1% ± 5 位 | ||
| 毫伏直流 | |||
| 量程 | 375 和 376 | 500.0 mV | |
| 分辨率 | 0.1 mV | ||
| 精确度 | 1% ± 5 位 | ||
| 频率（通过夹钳） | |||
| 量程 | 375 和 376 | 5.0 - 500.0 Hz | |
| 分辨率 | 0.1 Hz | ||
| 精确度 | 0.5% ± 5 位 | ||
| 触发电平 |
5 – 10 Hz，≥10 A 10 – 100 Hz，≥5 A 100 – 500 Hz，≥10 A |
||
| 频率（通过柔性电流探头） | |||
| 量程 | 375 和 376 | 5.0 - 500.0 Hz | |
| 分辨率 | 0.1 Hz | ||
| 精确度 | 0.5% ± 5 位 | ||
| 触发电平 |
5 – 20 Hz，≥25 A 20 – 100 Hz，≥20 A 100 – 500 Hz，≥25 A |
||
| 电阻 | |||
| 量程 |
374 375 和 376 |
6000 Ω 60 kΩ |
|
| 分辨率 | 374 |
0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) |
|
| 375 和 376 |
0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 kΩ) |
||
| 精确度 | 1% ± 5 位 | ||
| 电容 | |||
| 量程 | 1000 μF | ||
| 分辨率 |
0.1 μF (≤ 100 μF) 1 μ F (≤ 1000 μF) |
||
| 精确度 | 1% ± 4 位 | ||
| 机械规格 | |||
| 尺寸（长 x 宽 x 高） | 246 mm x 83 mm x 43 mm | ||
| 重量 | 388 g | ||
| 钳口开度 | 34 mm | ||
| 柔性电流探头直径 | 7.5 mm | ||
|
柔性电流探头电缆长度 （端部到电线接头） |
1.8 m | ||
| 环境指标 | |||
| 工作温度 | 10 °C – +50 °C | ||
| 存放温度 | -40 °C – +60 °C | ||
| 工作湿度 |
非冷凝 (< 10 – °C) ≤ 90% RH（10 °C – 30 °C 时） ≤ 75% RH（30 °C – 40 °C 时） ≤ 45% RH（40 °C – 50 °C 时） |
||
| 工作海拔 | 3000 米 | ||
| 存放海拔 | 12000 米 | ||
| 电磁兼容性 (EMC) | EN 61326-1:2006 | ||
| 温度系数 | 高于 28 °C 或低于 18 °C，每摄氏度增加指定准确度的 0.1 倍 | ||
| 安全规格 | |||
| 符合安全标准 |
CAN/CSA-C22.2 编号 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 至 1000V 测量类别 (CAT) III 600V 测量类别 (CAT) IV 污染等级 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008 |
||
| 电池 | 2 AA，NEDA 15A，IEC LR6 | ||
