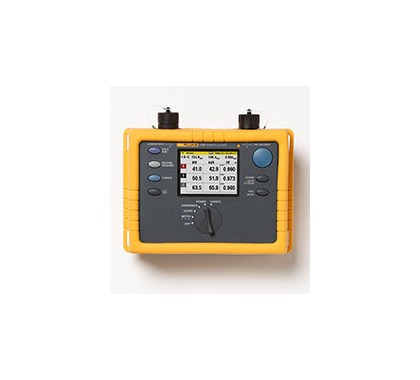

Fluke 1735 三相电能记录仪
电能质量记录,电力负载研究和电能消耗测量 Fluke 1735电能记录仪是从事能量研究和基本电能质量记录的电工或技术员的理想工具。利用随仪器提供的柔性电流探头和彩色显示屏，在数秒钟之内即可配置好1735。1735可记录绝大多数电能参数、谐波，以及捕获电压事件。 应用 负载研究 - 加入新负载前校验电力系统的容量电能评估 - 安装节能设备前、后电能消耗的数值谐波测量 - 发现引起设备损坏或故障的谐波问题捕捉电压事件 - 监测会引起开关复位或断路器误动作的骤降和骤升事件
· 记录长至45天的功率和相关的参数
· 基于用户自定义的平均时间间隔监控最大功率需求
· 能耗测试，以证明节能降耗的效果
· 测量由电子负载引起的谐波畸变
· 通过捕获负载投切引起的电压骤降和骤升来提高可靠性
· 通过彩色的波形和趋势图可方便地确认仪器设置
· 利用4个柔性电流探头测量全部3相和零线
· 利用随仪器提供的 Power Log 软件观察图形并生成报告
· 紧凑、坚固的设计，IP65等级的机壳，600 V CAT III 保护等级，2年质保
|
技术指标
|
|
一般
|
|
显示
|
¼ VGA 图形，彩色显示屏（ 320 x 240 像素），文本、图形对比度可调
|
|
质量
|
依据DIN ISO 9002开发、设计、制造
|
|
存储
|
4 MB Flash 存储器, 3.5 MB可用于测量数据的存储
|
|
接口
|
RS-232 SUB-D 插座; 115.2 k 波特率, 8 停止位,没有奇偶校验, 1个停止位, 通过RS- 232接口可以进行硬件升级(10-针线缆)
|
|
采样率
|
10.25 kHz
|
|
频率
|
50 Hz或60 Hz, 用户可选,自动同步
|
|
供电电源
|
NiMH电池包,有AC适配器(15 V ~20 V/0.9 A)
|
|
电池使用时间
|
典型> 12 h，不带背光，> 7 h带背光
|
|
尺寸
|
240 mm x 180 mm x 110 mm
|
|
重量
|
1.7 kg, 包括电池
|
|
|
环境
|
|
工作温度范围
|
-10 °C to +51 °C
|
|
储存温度范围
|
-20 °C to +60 °C
|
|
操作温度范围
|
0 °C to +40 °C
|
|
参考温度范围
|
23 °C ± 2 °C
|
|
注意
|
上述条件基于欧标.在工作温度的任何点用温度系数计算规格
|
|
温度系数
|
± 0.1 % 测量值 ，每°C参考值
|
|
固有误差
|
参考条件下, 最大误差，保证期2年
|
|
操作误差
|
参考操作温度范围,最大误差，保质期2年
|
|
气候等级
|
C1 (IEC 654-1) -5 °C ~ +45 °C, 5% ~ 96% RH, 无凝露
|
|
机架
|
经抗震、划擦热塑试验，V1-type (不易燃)，带橡胶保护外壳
|
|
|
EMC
|
|
|
安全
|
|
安全
|
IEC 61010-1 600 V CAT III,增强双层绝缘，保护等级3
|
|
保护
|
IP65; EN60529 (仅指不带电池的电源机架)
|
| |
RMS values are measured with a 以20 ms 的分辨率进行有效值的测量
|
|
|
V-rms wye 测量
|
|
测量范围
|
|
|
固有误差
|
± (0.2% 测量值+ 5 个字)
|
|
操作误差
|
± (0.5% of m. v. + 10 字)
|
|
分辨率
|
|
|
|
V-rms delta 测量
|
|
|
A-rms 测量
|
|
柔性电流探头量程:
|
|
|
电流钳量程:
|
|
|
分辨率
|
|
| |
|
|
固有误差
|
|
|
操作误差
|
|
| |
|
|
固有误差
|
|
|
操作误差
|
|
| |
电流探头的误差不包括在内
|
|
|
使用柔性探头套装
|
|
柔性探头测量误差
|
|
|
位置影响
|
|
|
CF (典型):
|
|
|
注意
|
当使用柔性探头请确认导线位置到柔性探头锁的影响
|
|
|
功率测量 (P - 有功, S -视在, Q- 无功, D - 畸变）
|
|
测量范围
|
见V rms and A rms 测量
|
| |
基于电压电流误差进行计算
|
| |
由于功率因数PF引起的附加误差
|
| |
误差x (1-[PF])
|
| |
当最大电压量程是830 V（delta-连接），电流量程是3000 A是2.491 MW, 使用带变比的PTs和CTs 时可能会以最大显示值显示
|
|
固有误差
|
|
|
分辨率
|
|
|
操作误差
|
|
| |
典型电压连接（230 V wye），电流150 A 是34.51 KW.
|
|
固有误差
|
|
|
分辨率
|
|
|
操作误差
|
|
| |
电流传感器的误差未考虑
|
|
|
能量测量(kWh, KVAh, kVARh)
|
|
|
PF功率因数
|
|
|
频率测量
|
|
|
谐波
|
|
测量范围
|
到50th 谐波 (< 51 % 标称值)
|
|
|
精度
|
| |
|
|
Vm ≥ 3% Vn：
|
± 5% Vm
|
|
Vm < 3 % Vnom：
|
±0.15% Vnom
|
|
Im ≥ 10 % Inom：
|
± 5% Im
|
|
Im < 10 % Inom：
|
± 0 5% Inom
|
|
THDV：
|
对于 THD < 3% ± 0.15%，Vnom
对于 THD ≥ 3% ± 5%，Vnom
|
|
THDI：
|
对于 THD < 10% ± 0.5%，Inom
对于 THD ≥ 10% ± 5%，Inom
|
| |
标称电压范围
|
| |
标称电流范围
|
| |
谐波 m次的Vm和Im测量值
|
|
|
事件
|
|
|
型号名称
|
描述
|
|
Fluke 1735
|
电能记录仪
包括：
|
· 包括软手提箱
· 4 个灵活电流探针 (15 A/150 A/3000 A)
· 电能记录软件
· 电压线和线夹
· 彩色定位套件
· PC 接口电缆
· 国际 AC 适配器 (115/230 V, 50/60 Hz)
· 英文印刷手册
· 多语言手册光盘
|
|
|
| |
|
