914X系列现场计量炉


产品编号: 64116
品牌: Fluke
型号: 914X
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 北京
有效期至: 长期有效
最后更新: 2022-04-22 11:58
浏览次数: 25

公司基本资料信息






详细说明

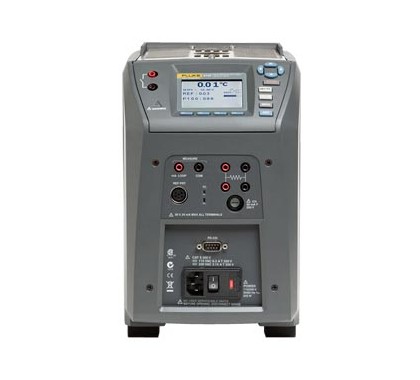

  914X系列现场计量炉

现场应用的干井炉 914X系列现场计量炉为工业过程校准环境提供了所需的高性能,将便携性,升降温速率,和多功能性最大化。现场计量炉功能众多,并且非常易于使用。它们重量轻,体积小,很快就能达到设定点,并且温度稳定,均匀,准确。温度环路校准功能对于变送器环路校准,比较校准以及热偶传感器校验。配置了过程选件,您就不必再携带任何额外的工具到现场。可选的双通道读数装置可以读电阻和电压值,可以测量20mA电流信号并提供24伏环路电压。同时具有板载自动化及数据存储功能。这三种型号914291439144可以覆盖-25660度的温度范围。 为工业过程校准提供了所需的高性能。现场计量炉专为工业过程环境设计。重量不到 8.2公斤,体积小,非常容易搬运。优化了升降温速度,从室温降至-25度和从室温升至660度都只需要15分钟。一般来说,现场的环境条件都是不稳定的,温度波动通常会很大。而现场计量炉内置了温度梯度补偿功能(正在申请专利)来调整控制性能,使炉体能在不稳定的环境下保持其稳定的性能指标。实际上,所有给出的性能指标可在1333度温度范围内保证。

·         重量轻,便携,快速

·         15分钟内降温至-25度,15分钟内升温至660

·         内置双通道读数装置,可读取标准铂阻,工业热阻,热偶和4-20mA电流信号

·         内置测温仪准确度为±0.01 °C

·         板载的自动化及存档功能

·         准确度、稳定度、均匀性和负载影响均达到计量性能

内置特性满足大工作量及常见应用
无论您是需要校准4-20 mA变送器还是简单的温度开关,现场计量炉都是完成工作所需的理想工具。三款型号覆盖了–25 °C660 °C的温度范围,该系列计量炉可校准各种各样类型的传感器。可选的过程版本(914X-X-P型)提供了内置双通道测温仪,可测量PRTRTD、热电偶及采用24 V环路电源供电的4-20mA变送器。每一过程版本均可接受ITS-90标准(参考)铂电阻温度计。内置测温仪的准确度范围为± 0.01 °C± 0.07 °C,取决于测量温度。现场计量炉的标准(参考)PRT包含独立的校准常数,被储存在传感器护套内部的存储芯片内,所以传感器可互换使用。第二通道为用户可选,适用于234线RTD、热电偶或4-20 mA变送器。对于比对校准,则不必携带多台仪器到现场。一台现场计量炉足以应付。

传统上,温度变送器的校准都是针对其电子测量部分进行的,而传感器依然是未经校准的。而研究表明,通常变送器系统(变送器电子线路和温度传感器)中75%的误差发生在感测元件。所以,校准完整的整个环路包括电子线路和传感器就显得非常重要。带有过程选件的现场计量炉使变送器环路校准变得非常容易。变送器的传感器和参考温度计同时置于现场计量炉井内,变送器输出连接到仪器的前面板。利用24V环路电源,则可以为变送器供电并测量变送器电流,同时参考温度计测量现场计量炉内的温度。这样就可以测量校准工具中的as-found as-left数据。所有的现场计量炉都提供两种类型的温度开关测试程序——自动或手动设置。自动设置仅需要输入标称开关温度。在输入该数据后,它将运行一次3个循环的校准程序,并通过显示屏提供死区温度的最终结果。如果您需要自定义温度变化速率或运行更多的循环,则可以通过手动设置进行编程并运行程序。这两种方法都非常快、非常简单,使得温度开关的测试成为一件有意思的事情!

高准确度测量的计量性能
和传统干井炉不同,现场计量炉实现了速度和便携性的最大化,而丝毫没有牺牲EA规定的项关键的计量性能标准:准确度、稳定性、轴向(垂直)均匀性、径向(井与井之间)均匀性、负载影响和迟滞。在校准应用中上述所有指标对保证测量准确度都是非常重要的。现场计量炉的显示是通过高质量可溯源的、认可的PRT进行校准的。每一设备(带过程选件和不带过程选件版本)都随仪器提供一份IEC- 17025 NVLAP认可的校准证书,该证书进行了充分的不确定度分析,并考虑了温度梯度、负载影响和迟滞。91429143型在其全温度范围之内的显示准确度为± 0.2 °C9144行的显示准确度范围从420 °C± 0.35 °C± 660 °C± 0.5 °C。每项校准都依赖于4:1的测试不确定度比。新的控制技术保证了极端环境条件下的卓越性能。9142在全温度范围内稳定性可达到± 0.01 °C,而中等温度范围的914333 °C的温度下稳定至± 0.02 °C,在350 °C温度下稳定至±0.03 °C。即使在660 °C9144亦可稳定至± 0.05 °C。但是还远远不止于此!恒温块特性还提供了± 0.01 °C的径向(井与井之间)均匀性;双段控温技术使得在40 mm处达到了± 0.05 °C的轴向均匀性。

自动化和归档功能使得每个型号都为一套完整的交钥匙解决方案
现在,您拥有了一台精密的校准仪器,具有完美的现场特性、公认的计量性能、内置双通道测温仪,以及自动化工作——还需要什么别的呢?如果除此之外再加上完全自动并归档结果的交钥匙式解决方案呢?现场计量炉的过程版本具有板载非易失存储器,可存档多达20项测试。每项测试均可被指定一个唯一的ID,并将记录温区温度、参考温度、UUT的值、误差、日期和时间。每项测试均可通过前面板查看,或者利用9930Interface-it软件导出,该软件是随每台仪器提供的。利用Interface-it软件,您可以将原始数据填充到校准报告或ascii 文件中。

操作如1-2-3那样简单
您将会发现计量炉非常直观、使用简单。每台仪器都配备有一个宽大明亮、易于读取的LCD 显示屏,以及功能键和菜单导航按钮。利用“SET PT”(设置点)按钮,可以直接、方便地设置温度。每款产品都有一个稳定性指示器,能够用声、光信号告诉用户计量炉已经稳定到了所选的标准。每款仪器都在存储器中储存了预编程的校准例程,方便调用,并且所有的输入都是通过仪器的前面板可方便连接的。不要从仅涉及计量(甚至不知道这个词)的公司购买温度校准工具,福禄克的计量炉是由世界领先的温度学家所在的实验室设计和生产的。正是他们来定义什么叫开尔文!我们比世界上大多数干井供应商更懂得什么是温度校准。他们确实可以制作加热器和控制传感器,但是请你们将我们所有的指标与他们仅提供的少数指标比较一下。(顺便说一下,我们满足我们所提供的指标。)

基本指标

23度的温度范围

9142

–25 °C  150 °C(–13 °F  302 °F)

9143

33 °C  350 °C(91 °F  662 °F)



50 °C  660 °C(122 °F  1220 °F)

显示准确度

9142

全量程± 0.2 °C

9143

全量程± 0.2 °C

9144

50度为± 0.35 °C



420度为± 0.35 °C



660度为± 0.5 °C

稳定性

9142

全量程± 0.01 °C

9143

33度为± 0.02 °C



200度为± 0.02 °C



350度为± 0.03 °C

9144

50度为± 0.03 °C



420度为± 0.04 °C



660度为± 0.05 °C

40mm处(1.6英寸)轴向均匀性

9142

全量程± 0.05 °C

9143

33度为± 0.04 °C



200度为± 0.1 °C



350度为± 0.2 °C

9144

50度为± 0.05 °C



420度为± 0.35 °C



660度为± 0.5 °C

径向均匀性

9142

全量程± 0.01 °C

9143

33度为± 0.01 °C



200度为± 0.015 °C



350度为± 0.02 °C

9144

50度为± 0.02 °C



420度为± 0.05 °C



660度为± 0.10 °C

负载效应(6.35mm参考探头和三根6.35mm被测探头)

9142

全量程± 0.006 °C

9143

全量程± 0.015 °C

9144

50度为± 0.015 °C



420度为± 0.025 °C



660度为± 0.035 °C

迟滞

9142

0.025

9143

0.03

9144

0.1

工作条件



0 °C50 °C0 %90 % RH(无凝结)

环境条件(满足温度范围之外的所有技术指标)



13 °C  33 °C

插入深度(井深)



150 mm (5.9 in)

插块直径

9142

30 mm (1.18 in)

9143

25.3 mm (1.00 in)

9144

24.4 mm (0.96 in)

升温时间

9142

16 分钟: 23 °C  140 °C



23 分钟: 23 °C  150 °C



25 分钟: –25 °C  150 °C

9143

分钟: 33 °C  350 °C

9144

15 分钟: 50 °C  660 °C

降温时间

9142

15 分钟: 23 °C  –25 °C



25 分钟: 150 °C  –23 °C

9143

32 分钟: 350 °C  33 °C



14 分钟: 350 °C  100 °C

9144

35 分钟: 660 °C  50 °C



25 分钟: 660 °C  100 °C

分辨率



0.01 °

显示



LCD°C  °F 用户可选

尺寸(高××深)



290 mm x 185 mm x 295 mm (11.4 x 7.3 x 11.6 in)

9142

8.16 kg (18 lb)

9143

7.3 kg (16 lb)

9144

7.7 kg (17 lb)

电源要求

9142

100 V  115 V (± 10 %) 50/60 Hz, 635 W 230 V (± 10 %) 50/60 Hz, 575 W

9143 9144

100 V  115 V (± 10 %), 50/60 Hz, 1400 W 230 V (± 10 %), 50/60 Hz, 1800 W

计算机接口



包括RS-2329930 Interface-it 控制软件

-P 技术指标

内置参考温度计读数准确度(4线参考探头)



± 0.010 °C @ -25 °C
± 0.015 °C @ 0 °C
± 0.020 °C @ 50 °C
± 0.025 °C @ 150 °C
± 0.030 °C @ 200 °C
± 0.040 °C @ 350 °C
± 0.050 °C @ 420 °C
± 0.070 °C @ 660 °C

参考电阻范围



0欧到400

参考电阻准确度



0欧到42欧:±0.0025欧;42欧到400欧:±60ppm读数

参考特性



ITS-90, CVD, IEC-751, 电阻

参考测量能力



4线

参考探头连接



6DIN,采用Infocon(记忆芯片)技术

内置热阻测温仪读数准确度



NI-120: ± 0.015 °C @ 0 °C



PT-100 (385): ± 0.02 °C @ 0 °C



PT-100 (3926): ± 0.02 °C @ 0 °C



PT-100 (JIS): ± 0.02 °C @ 0 °C

热阻阻值范围



0欧到400

热阻阻值准确度



  25 : ±0.002



25   400 : ±80 ppm 读数

热阻特性



PT-100 (385),(JIS),(3926), NI-120, 电阻

热阻测量能力



"4线RTD(含跳线的23线RTD"

热阻连接



4端输入

内置热偶测温仪读数准确度



Type J: ± 0.7 °C @ 660 °C
Type K: ± 0.8 °C @ 660 °C
Type T: ± 0.8 °C @ 400 °C
Type E: ± 0.7 °C @ 660 °C
Type R: ± 1.4 °C @ 660 °C
Type S: ± 1.5 °C @ 660 °C
Type M: ± 1.4 °C @ 660 °C
Type L: ± 0.7 °C @ 660 °C
Type U: ± 0.75 °C @ 600 °C
Type N: ± 0.9 °C @ 660 °C
Type C: ± 1.1 °C @ 660 °C

热偶毫伏值范围



–10 mV  75 mV

电压准确度



0.025%读数+0.01 mV

内部冷端补偿准确度



± 0.35 °C(环境温度13-33°C)

热偶连接



小型热偶插头

内置mA读数装置准确度



0.02%读数+2mV

mA量程



校准4-22mA,指标4-24mA

mA连接



两端输入

环路电压功能



24V直流环路电压

内置电子器件温度系数(0°C13°C, 33 °C50 °C)



± 0.005 % 量程 / °C


"† 温度范围可能会受到连接至测温仪的参考探头的限制。内置参考准确度不包括传感器探头的准确度。也不包括探头的不确定度或探头的特征误差。‡ 测量准确度技术指标适用于工作范围之内,并假设为4线铂电阻温度计。在使用3线热电阻时,测量准确度增加0.05 Ω,再加上测试线电阻之间的最大可能差。"

型号名称

描述

 9142-X





 9142-X-P





 9143-X





 9143-X-P





 9144-X





 9144-X-P






ORPz4cwV 59TieTo79bDja0tb6WqI7MkSBdI0O8iYwJR9ydrFCRoH1Y4HX5Mg0PfgCr5HeUCraVpN0+AKPjLB sGS/DHW89CKjwHNLyTH1jFLPMI2M0sgozYwCw1n6DSajtKBT6c8m8NlO/3go+0ICE1z6RSVrqs7n vs2/AAAA//8DAFBLAwQUAAYACAAAACEAnGZGQbsAAAAkAQAAKgAAAGNsaXBib2FyZC9kcmF3aW5n cy9fcmVscy9kcmF3aW5nMS54bWwucmVsc4SPzQrCMBCE74LvEPZu0noQkSa9iNCr1AcIyTYtNj8k UezbG+hFQfCyMLPsN7NN+7IzeWJMk3ccaloBQae8npzhcOsvuyOQlKXTcvYOOSyYoBXbTXPFWeZy lMYpJFIoLnEYcw4nxpIa0cpEfUBXNoOPVuYio2FBqrs0yPZVdWDxkwHii0k6zSF2ugbSL6Ek/2f7 YZgUnr16WHT5RwTLpRcWoIwGMwdKV2edNS1dgYmGff0m3gAAAP//AwBQSwECLQAUAAYACAAAACEA u+VIlAUBAAAeAgAAEwAAAAAAAAAAAAAAAAAAAAAAW0NvbnRlbnRfVHlwZXNdLnhtbFBLAQItABQA BgAIAAAAIQCtMD/xwQAAADIBAAALAAAAAAAAAAAAAAAAADYBAABfcmVscy8ucmVsc1BLAQItABQA BgAIAAAAIQCoPC3PCwMAALcGAAAfAAAAAAAAAAAAAAAAACACAABjbGlwYm9hcmQvZHJhd2luZ3Mv ZHJhd2luZzEueG1sUEsBAi0AFAAGAAgAAAAhAJxOXiHiBgAAOhwAABoAAAAAAAAAAAAAAAAAaAUA AGNsaXBib2FyZC90aGVtZS90aGVtZTEueG1sUEsBAi0AFAAGAAgAAAAhAJxmRkG7AAAAJAEAACoA AAAAAAAAAAAAAAAAggwAAGNsaXBib2FyZC9kcmF3aW5ncy9fcmVscy9kcmF3aW5nMS54bWwucmVs c1BLBQYAAAAABQAFAGcBAACFDQAAAAA= " alt="说明: http://www.fluke.com.cn/images/spacer.gif" o:spid="_x0000_s1027" style="visibility: visible; width: 3.75pt; height: 15pt; ">nnecttype="rect" gradientshapeok="t" o:extrusionok="f">



机套和挂件

9142-CASE



选件

9142-INSA



9142-INSB



9142-INSC



9142-INSD



9142-INSE



9142-INSF



9142-INSZ



9143-INSA



9143-INSB



9143-INSD



9143-INSE



9143-INSZ



9144-INSA



9144-INSB



9144-INSC



9144-INSD



9144-INSE



9144-INSF



9144-INSZ
