福禄克 Fluke 1732 和 1734 手持式三相功率计
Fluke 1732 和 1734 手持式三相功率计推出了一种新的简单方式，帮助用户找出浪费能耗的源头。找出设施中消耗能耗的位置（包括进户线和各个电路在内的所有位置），以及消耗能耗的时刻。通过 Fluke Connect® 应用远程访问数据并与您的团队共享，让您可以保持更安全的工作距离并实时做出重要决策，减少对使用防护装备、实地到现场检查的需要。

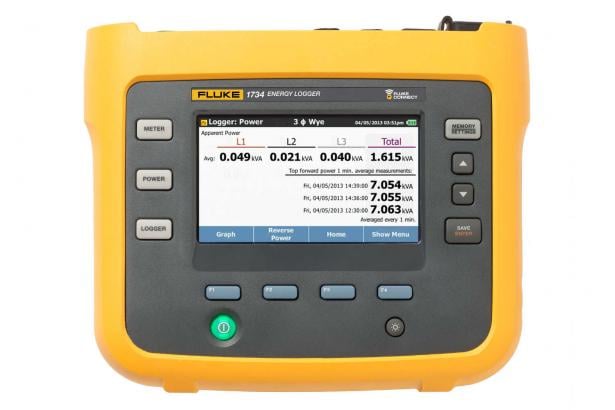

福禄克 Fluke 1732 和 1734 手持式三相功率计
福禄克 Fluke 1732 和 1734 手持式三相功率计 仪器特点
- ✔ 主要测量： 自动捕获和记录电压、电流、功率、功率因数、电能及相关值
- ✔ 兼容 Fluke Connect®： 在仪器上查看本地的数据，或者使用 Fluke Connect 移动应用程序和桌面软件通过您企业的 WiFi 网络查看数据
- ✔ 仪器供电方便： 直接从测量电路给仪器供电
- ✔ 安全级别： 进户线和下游负载额定使用 600 V CAT IV/1000 V CAT III
- ✔ 测量所有三个相位： 随附 3 个柔性电流探头
- ✔ 全面记录： 该设备上可以存储 20 多个不同的记录数据会话包。实际上，所有的测量值均自动记录，让您不再丢失测量趋势。甚至可以在记录会话期间以及下载前查看这些趋势，进行实时分析
- ✔ 优化的用户界面： 快速引导性的图形设置可确保您每次都能捕获正确的数据，而智能的验证功能会指明连接是否正确，从而减少用户的疑虑
- ✔ 明亮的彩色触摸屏： 在全图形化显示屏上就能方便地进行实地分析和数据检查
- ✔ 优化的用户界面： 每次根据指示按照图形化步骤进行快速设置后，均就能获取正确的数据；而且借助智能化验证功能可降低设备连接的不确定性
- ✔ 通过前面板应用程序完成“现场设置： 无需返回办公室进行下载和设置，也不必携带计算机至电气面板
- ✔ 全面的集成记录： 将其他 Fluke Connect 设备连接到 Fluke 1734 可同时记录另外两个测量参数，几乎是 Fluke Connect 无线数字万用表或模块上提供的所有参数*
- ✔ Energy Analyze Plus 应用软件： 使用自动报告功能下载并分析电能消耗的各项细节
福禄克 Fluke 1732 和 1734 手持式三相功率计 技术数据
| 精度 | ||||
| 参数 | 量程 | 分辨率 |
参考条件下的内在准确度 （读数百分比 + 量程百分比） |
|
| 电压 | 1000 V | 0.1 V | ±(0.2% + 0.01%) | |
| 电流：直接输入 | i17xx-flex 1500 12" | 150 A | 0.1 A | ±(1% + 0.02%) |
| 1500 A | 1 A | ±(1% + 0.02%) | ||
| i17xx-flex 3000 24" | 300 A | 1 A | ±(1% + 0.03%) | |
| 3000 A | 10 A | ±(1% + 0.03%) | ||
| i17xx-flex 6000 36" | 600 A | 1 A | ±(1.5% + 0.03%) | |
| 6000 A | 10 A | ±(1.5% + 0.03%) | ||
| i40s-EL 电流钳 | 4 A | 1 mA | ±(0.7% + 0.02%) | |
| 40 A | 10 mA | ±(0.7% + 0.02%) | ||
| 频率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%) | |
| 辅助输入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | |
| 电压最小值/最大值 | 1000 V | 0.1 V | ±(1% + 0.1%) | |
| 电流最小值/最大值 | 由附件定义 | 由附件定义 | ±(5% + 0.2%) | |
| 电压 THD | 1000% | 0.1% | ±0.5 | |
| 电流 THD | 1000% | 0.1% | ±0.5 | |
| 固有不确定性 ±（读数百分比 + 量程百分比）¹ | |||||
| 参数 | 影响量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功能量 Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 视在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 视在能量 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 无功功率 Q | 0 ≤ PF ≤ 1 | 已测量的视在功率的 2.5% | |||
| 无功能量 Er | ≤ PF ≤ 1 | 已测量的视在功率的 2.5% | |||
| 功率因数 PF | - | ±0.025 | |||
| 位移功率因数 | - | ±0.025 | |||
| DPF/cosϕ | - | ±0.025 | |||
| 量程的额外不确定度¹ | V P-N>250 V | 0.015% | 0.0225% | 0.0225% | 0.015% |
|
¹ 量程 = 1000 V x 电流范围 参考条件： 环境：23 °C ±5 °C，仪器至少工作 30 分钟，无外部电/磁场，RH < 65% 输入条件：CosΦ/PF=1，正弦信号 f=50 Hz/60 Hz，电源 120 V/230 V ±10%。 电流和功率指标：输入电压 1 ph：120 V/230 V 或 3 ph wye/delta：230 V/400 V 输入电流：I > I范围 的 10% 夹钳初级导体或中心位置的 Rogowski 线圈 温度系数： 高于 28 °C 或低于 18 °C 时，每摄氏度增加指定准确度的 0.1 倍 |
|||||
| 电气技术指标 | |
| 电压量程 |
使用安全的输入插头通过测量电路供电时为 100 V 至 500 V 使用标准电源线时为 100 V 至 240 V (IEC 60320 C7) |
| 功耗 | 最大为 50 VA（使用 IEC 60320 输入时最大为 15 VA） |
| 能效 | ≥ 68.2%（符合能效规范） |
| 最大空载损耗 | < 0.3 W（仅当使用 IEC 60320 输入时） |
| 主电源频率 | 50/60 Hz ± 15% |
| 电池 | 锂离子电池 3.7 V, 9.25 Wh（客户可进行更换） |
| 电池供电的运行时间 | 标准操作模式下 4 小时，节电模式下最高可达 5.5 小时 |
| 充电时间 | < 6 小时 |
| 数据采集 | |
| 分辨率 | 16 位同步采样 |
| 取样频率 | 50/60 Hz 时为 10.24 kHz，与电源频率同步 |
| 输入信号频率 | 50/60 Hz（42.5 至 69 Hz） |
| 接线方式类型 |
1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（两表法），3-φ 开脚delta，仅电流（负载分析） |
| 数据存储 | 内部闪存（用户无法更换） |
| 内存容量 | 典型值：10 个为期 8 周、间隔为 1 分钟和 500 个事件的记录会话¹ |
| ¹可能的记录会话数和记录周期取决于用户的需求。 | |
| 基本间隔 | |
| 测量的参数 | 电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量 |
| 平均间隔 | 1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟 |
| 平均时间最小/最大值 | 电压、电流：每半周更新一次的全循环 RMS 辅助功率：200ms |
| 需求间隔（能量仪表模式） | |
| 测量的参数 | 电能量（Wh、varh、VAh）、PF、最大需量、电能成本 |
| 间隔 | 5 分钟、10 分钟、15 分钟、20 分钟、30 分钟，关 |
| 符合标准 | |
| 功率 | IEEE 1459 |
| 通讯接口 | |
| USB-A |
通过 U 盘进行的文件传输，固件更新 最大电流：120 mA |
| WiFi | 通过直接连接或 WiFi 网络进行文件传输和远程控制 |
| 蓝牙 | 从 Fluke Connect® 3000 系列模块读取辅助测量数据（需要 1734 或 1732 升级选件） |
| USB-mini | 将数据下载到 PC |
| 电压输入 | |
| 输入通道 | 4 个（三相和零线） |
| 最大输入电压 | 1000 Vrms、CF 1.7 |
| 输入阻抗 | 10 MΩ |
| 带宽 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 缩放 | 1:1、可变 |
| 电压安全等级 | 1000 V CAT III/600 V CAT IV |
| 电流输入 | |
| 输入通道 | 3 个，自动为连接的传感器选择模式 |
| 输入电压 | 电流钳输入：500 mVrms/50 mVrms；波峰系数 2.8 |
| Rogowski 罗氏线圈输入 |
50 Hz 时为 150 mVrms/15 mVrms，60 Hz 时为 180 mVrms/18 mVrms； 波峰系数 4；全部位于探头额定量程内 |
| 量程 | 使用细柔性电流探头 i17XX-flex1500 12 为 1 A 至 150 A/10 A 至 1500 A |
| 使用细柔性电流探头 i17XX-flex3000 24 为 3 A 至 300 A/30 A 至 3000 A | |
| 使用细柔性电流探头 i17XX-flex6000 36 为 6 A 至 600 A/60 A 至 6000 A | |
| 40 mA 至 4 A/0.4 A 至 40 A（40 A 电流钳 i40s-EL） | |
| 带宽 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 缩放 | 1:1、可变 1:1、可变 |
| 辅助输入 | |
| 输入通道 | ="2" |
| 输入量程 | 0 至 ± 10 V 直流，1 个读数/秒 |
|
变比系数 （2014 年起适用） |
格式：mx + b（增益和偏移）用户可配置 |
|
单位显示 （2014 年起适用） |
用户可进行配置（7 个字符，例如 °C、psi 或 m/s） |
| 无线连接 | |
| 输入通道 | ="2" |
| 支持的模块 | Fluke Connect® 3000 系列 |
| 采集 | 1 个读数/秒 |
| 环境指标 | |
| 工作温度 | -10 °C 至 +50 °C（14 °F 至 122 °F） |
| 存放温度 | -20 °C 至 +60 °C (-4 °F 至 140 °F)，包括电池：-20 °C 至 +50 °C (-4 °F 至 122 °F) |
| 工作湿度 | 10 °C 至 30 °C（50 °F 至 86 °F）最高相对湿度 95% |
| 30 °C 至 40 °C（86 °F 至 104 °F）最高相对湿度 75% | |
| 40 °C 至 50 °C（104 °F 至 122 °F）最高相对湿度 45% | |
| 工作海拔 | 2000 m（高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 储存海拔 | 12,000m |
| 外壳 | IP50（符合 EN60529） |
| 振动测试 | MIL-T-28800E，类型3，III 级，B 式 |
| 安全性 |
IEC 61010-1 IEC 电源输入：过电压类别 II，污染等级 2 电压端：过电压类别 IV，污染等级 2 IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V |
| 电磁兼容性 |
EN 61326-1：工业 CISPR 11：Group 1，Class A 韩国 (KCC)：A 类设备（工业广播和通讯设备） USA (FCC)：47 CFR 15 B 部分。按照第 15.103 条规定，本产品被视为免税设备 |
| 温度系数 | 0.1 x 精度指标/°C |
| 通用技术指标 | |
| 彩色 LCD 显示屏 | 4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏 |
| 保修期 |
仪器和电源：两年（不包括电池） 附件：一年 校准周期：两年 |
| 尺寸 |
仪器：19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) 电源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) 仪器连接电源时：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in) |
| 重量 |
仪器：1.1 kg (2.5 lb) 电源：400 g (0.9 lb) |
| 防篡改保护 | 防盗锁槽 |
| i17xx-flex 1500 12 柔性电流探头技术指标 | |
| 测量量程 | 1 至 150 A 交流电/ 10 至 1500 A 交流电 |
| 无损电流 | 100 kA (50/60 Hz) |
| 参考条件下的固有误差* | 读数的 ±0.7% |
| 173x + iFlex 精度 | ±（读数的 1% + 量程的 0.02%） |
|
超出工作温度 范围的温度系数 |
读数的 0.05%/°C，读数的 0.09%/°F |
| 工作电压 | 1000 V CAT III, 600 V CAT IV |
| 探头电缆长度 | 305 mm (12 in) |
| 探头电缆直径 | 7.5 mm (0.3 in) |
| 最小弯曲半径 | 38 mm (1.5 in) |
| 输出电缆长度 | 2 m (6.6 ft) |
| 重量 | 115 g |
| 探头电缆材质 | TPR |
| 连接器材质 | POM + ABS/PC |
| 输出电缆 | TPR/PVC |
| 工作温度 | 测试环境下导线温度为 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超过 80 °C (176 °F) |
| 非工作状态下温度 | -40 °C 至 +80 °C（-40 °F 至 176 °F） |
| 工作状态下的相对湿度 | 15% 至 85% 无冷凝 |
| IP 等级 | IEC 60529:IP50 |
| 保修期 | 1 年 |
|
* 参考条件： 环境：23 °C ±5 °C，无外部电/磁场，RH 65% 一次侧导体在中心位置 |
|
