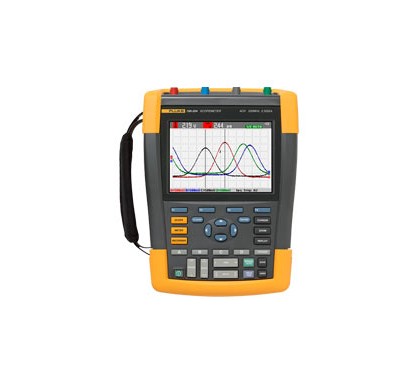

Fluke-190-204示波表

规格

数字示波器带宽

Fluke 190-502: 500 MHz
Fluke 190-204:200 MHz
Fluke 190-202: 200 MHz
Fluke 190-104: 100 MHz
Fluke 190-102: 100 MHz
Fluke 190-062: 60 MHz

通道数

Fluke 190-502: 500 MHz: 2 通道
Fluke 190-204: 200 MHz: 4 通道
Fluke 190-202: 200 MHz: 2 通道
Fluke 190-104: 100 MHz: 4 通道
Fluke 190-102: 100 MHz: 2 通道
Fluke 190-062: 60 MHz: 2 通道

实时采样速率

Fluke 190-502: 5 GS/秒
Fluke 190-204: 2.5 GS/秒
Fluke 190-202: 2.5 GS/秒
Fluke 190-104: 1.25 GS/秒
Fluke 190-102: 1.25 GS/秒
Fluke 190-062: 625 MS/秒

输入

4 通道或 2 通道加 DMM 输入

独立浮动隔离输入

输入、参考和地面之间最高 1000 V CAT III/600 V CAT IV

时基范围

2 纳秒 - 2 分钟/刻度（190-20X、200 MHz 型号）

5 纳秒 - 2 分钟/刻度（190-10X、100 MHz 型号）

10 纳秒 - 2 分钟/刻度（190-062、60 MHz 型号）

输入敏感性

2 mV-100 V/刻度

触发类型

Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选脉冲带宽、N 周期

触发源

任何示波表输入通道或外部（经由 190-XX2 上的 DMM 输入）、2 通道型号

毛刺捕捉

8 纳秒

数字示波表测量

光标: 7
自动:  30

最大记录长度

ScopeRecord 模式: 30,000 pts
示波表模式: 每输入 10,000 pts

持久性

数字持久性，提供类似于模拟示波器的波形衰减

波形比较

自动使测试通过/失败的波形参考

DMM 规格（2 通道型号）

仪表输入（在示波表模式还用作外部触发输入）

4 毫米香蕉插头输入，与示波表输入和示波表地面完全隔离

最大分辨率:

5000 计数

测量:

Vdc、Vac rms、Vac+dc rms、持久性、持续性、二极管测试（通过夹具或分流器）、摄氏温度或华氏温度（使用可选转换器）

内存

190-X04、 4 通道内部存储:
屏幕 + 设置: 15
记录: 2

190-XX2、 2 通道内部存储:
屏幕 + 设置: 30
记录: 10

数字示波器显示屏

153 毫米全色 LCD，高更新速率

环保规格

数字示波器操作温度

0ºC 到 40ºC，包括电池

0ºC 到 50ºC，不包括电池

存储温度

-20℃ 至 +60℃

操作海拔

在 CAT IV 600 V、CAT III 1000 V 环境下，最高 2,000 米（6666 英尺）

在 CAT III 600 V、CAT II 1000 V 环境下最高 3,000 米（10,000 英尺）

安全规格

电气安全性

1,000V CAT III/600V CAT IV (EN61010-1)

机械与一般规格

数字示波器尺寸

270 x 190 x 70 毫米

数字示波器重量

2.2 千克

担保

主仪表 3 年担保，零件 1 年担保

锂电池

190-X04、4 通道型号: BP291 4800 mAh 电池（最长 7 小时）标准配置

190-XX2, 2 通道型号: BP290 2400 mAh 电池（最长 4 小时）标准配置最长 8 小时（使用可选 BP291）

随附零件

二通道型号

VPS410 电压探头组（一组红色，一组蓝色）
TLS175 TwistGuard™ 安全设计测试导线组（红色和黑色）
BC190 电池充电器/主适配器
BP290 2400 mAh 锂离子电池
腕带（固定到仪表上）
挂带
多语言用户手册光盘
FlukeView ScopeMeter 演示包（功能受限）
USB 接口电缆

四通道型号

VPS410 电压探头组（一组红色，一组蓝色，一组灰色，一组绿色）
BC190 电池充电器/主适配器
BP291 4800 mAh 高容量锂离子电池
腕带（固定到仪表上）
挂带
多语言用户手册光盘
FlukeView ScopeMeter 演示包（功能受限）
USB 接口电缆

担保

主仪表 3 年担保，零件 1 年担保

型号名称

描述

Fluke-190-502/S

ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件

Fluke-190-502

ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入

Fluke-190-062

 ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入

Fluke-190-062/S

ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件

Fluke-190-102

ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入

Fluke-190-102/S

ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件

Fluke-190-104

ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入

Fluke-190-104/S

ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件

Fluke-190-202

ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入

Fluke-190-202/S

ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件

Fluke-190-204

ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入

Fluke-190-204/S

ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件

机套和挂件

C290

Fluke 190 II 系列专用硬质便携保护箱

测试线，探头和线夹

AS400

探头附件扩展套件

VPS410

探头组，10:1 (1 个红色、1 个蓝色、1 个灰色、1 绿色)，含挂钩、带微型鳄鱼夹的接地线，接地弹簧和探针绝缘护套

RS400

RS400 探头附件更换套件

VPS410-R

ScopeMeter 工业级电压探头组，红色，10:1，1000V CAT III，600V CAT IV

VPS410-B

ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV

VPS410-G

ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV

VPS410-V

ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV

VPS510-B

ScopeMeter 电子电压探头组，蓝色，10:1，500 MHz，300 V CAT III

VPS510-G

ScopeMeter 电子电压探头组，灰色，10:1，500 MHz，300 V CAT III

VPS510-R

ScopeMeter 电子电压探头组，红色，10:1，500 MHz，300 V CAT III

VPS510-V

ScopeMeter 电子电压探头组，绿色，10:1，500 MHz，300 V CAT III

VPS420-R

加固型实用 ScopeMeter 电压探头组，红色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压(探针和参考测试线之间的电压)：2000V CAT III / 1200V CAT IV.

电池，充电器和适配器

BC190

电源适配器/电池充电器

BP290

Fluke 190 II 系列专用 2400 mAh 锂电池

BP291

Fluke 190 II 系列专用 4800 mAh 高容量锂电池

EBC290

外部电池充电器，从仪器外部给 BP290 或 BC291 充电

软件

SW90W

FlukeView 示波表软件

选件

SCC290

ScopeMeter (SW90W) 专用 FlukeView 软件和便携箱 (C290) 套件

HH290

ScopeMeter 190 II 系列专用挂钩
