Fluke 225C彩色示波表

产品简介

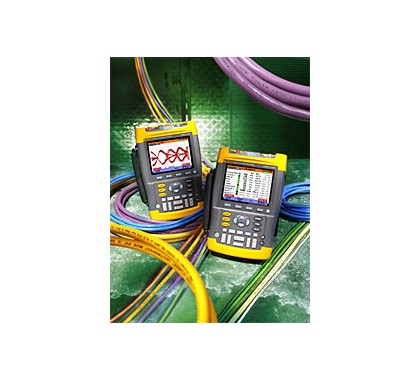

Fluke 225C福禄克示波器 – 具有工业总线健康测试功能的彩色示波表。 基于 199C彩色示波表，225C福禄克示波器已经提供了这些仪表的全部功能，还可为各种工业总线系统提供功能强大的测试能力。 当在总线健康测试模式中时，这些福禄克示波器自动分析通过总线的电气信号，并将参数与该类型总线的工业标准中描述的标准数值相比较。 此外，用户还可以选择“眼图”显示以目视检查总体信号质量。

 基于与合适的工业标准或用户设定参考值的比较，自动将参数评级为“良好”、“弱” 或“差”。 每个测量参数与一段时间后测量的瞬时值、最小和最大统计数值一起显示。福禄克示波器还显示使用的参考值，使用户可以更为轻松地掌握系统的运行状态。 根据相关工业标准的要求，测试参数包括信号振幅、偏压、上升和下降时间、抖动和噪声级（带内噪声以及带外噪声）。

Fluke 225C福禄克示波器是维护专家处理工业总线和网络以及一般电子元件的首选仪表。 您可以验证总线和网络的电气完整性，执行“物理层测试”和轻松、快速地获取解决方案。

基于 200 MHz 或 100 MHz 190C 系列彩色示波表，这些福禄克示波器可以提供 190C 系列中可以找到的所有功能，还增加了总线健康测试功能。

欲了解有关 Fluke 199C功能集的全部详细信息，请单击此处。

总线健康测试
总线健康测试分析工业总线或网路上的电气信号，为每个相关的参数提供明确的“良好”、“弱”或“差”验证标记，并显示在实际测量值旁。 基于选择的总线类型将测量值与标准值相比较，如果您需要不同的公差，您还可以设置您的个人参考值。


电气信号参数的自动分析和验证

支持所有常见的总线类型
225C 福禄克示波器不仅仅是支持一个或两个总线系统，而是支持所有常见的工业总线。 单个仪表可以覆盖从低速 AS-i 和 CAN 到基于高速以太网 100base-T 的系统。 简单的菜单结构允许选择主要的总线类型，如果可用，还易于选择子菜单中列出的子类型。 然后，根据做出的选择，设置测试参数和参考值。


支持所有常见的总线类型，并可通过简单的菜单结构访问这些总线类型

宽大的彩色显示屏
225C 福禄克示波器配备宽大的彩色显示屏，可以显示验证的单独参数、实际测量值、一段时间内记录的最小值和最大值以及用于验证的参考值。 参数选择与总线类型选择不同，可能包括偏压、信号高电平和低电平、上升和下降时间、带内和带外噪声级、抖动、脉冲宽度、波特率和噪声级等等。 活动指示器显示正在进行数据传输，它们停止闪烁，正在进行的通信将停止。

建立测试连接
福禄克示波器大屏幕还提供支持的每种总线类型的接线信息，指导用户建立测试连接。 225C 带有一套分线适配器，可以连接常用连接系统 M12、DB-9 和 RJ-45 的信号线和插针。


在屏幕上，“帮助”信息包括建立测试连接的视觉引导。 独立隔离的 225C 输入通道支持在总线系统上真实地执行微差测量。


带有 DB-9 连接器的 BHT190 分线适配器可以连接连接系统的所有单独电缆和插针。

眼图模式
Fluke 225C福禄克示波器可以在电气信号沿着网络传输时验证信号质量，无需查看数据内容。 它们查找如不正确的电缆连接、不良触点、不正确的接地和丢失或多余的终端器等错误。 在眼图模式中，通过连续的信号传输建立波形显示，使用范围的用户可选择的持久模式，为您提供总体信号质量、噪声级和信号抖动的可见指示。


眼图模式允许目视检查信号质量

独立隔离的浮动输入通道
由于采用独立隔离的输入通道和浮动输入，示波表可以从平衡的 2 线系统（如 RS-485 和 CAN）真实地执行浮动微差测量，提供共模干扰和噪声的高度抑制。 可以连接一个输入通道来测量两根信号线之间的电压，连接另一个输入通道来同时独立测量共模接地电压。 这样，您还可以测量通过 100base-T 以太网绞线传输的信号。


隔离的浮动通道提供较高的共模噪声抗扰度，允许直接在平衡的双线系统（包括以太网 100base-T）上直接测量。

Fluke 225C与其他示波表的对比
所有福禄克示波器均允许您在电气系统或电缆上执行基本电气测试（如铜电阻和隔离测试）。  225C提供更为广泛的工业总线信号分析能力。 由于采用隔离的通道结构，225C为共模噪声和干扰提供非常好的抗扰度，可以单独测量共模电压。 另外，225C 测量速度较高，可为您提供 190C 系列相关的所有测量能力。

除了总线健康测试功能之外，225C 福禄克示波器还具备 199C 彩色示波表的全部功能。 欲了解有关 Fluke 199C功能集的全部详细信息，请单击此处。

对于 Fluke 225C (215C)福禄克示波器，应用了 199C (196C) 的全部技术规范。 欲了解更多详细信息，请单击此处。 如下所述，还具备了总线健康测试能力。

型号名称 描述  Fluke 225C  内置总线健康测试功能的彩色福禄克示波器（200 MHz，2.5 GS/s） 所有型号包括： BC190 电池充电器/线路电压适配器 BP190 NiMH 电池组（已安装） BHT190 – 一套 3 个分线适配器，用于 3 个常见工业连接系统（M12、DB-9、RJ45） 入门手册 用户手册 (CD-ROM)，多国语言 TL75 Hard Point 测试线组 VPS210-G 电压探头（200 MHz，10:1），灰色 VPS210-R 电压探头（200 MHz，10:1），红色 Fluke 225C 和 215C 型号还包括 BHT190 分线适配器套件  Fluke 225C/S  内置总线健康测试功能的彩色福禄克示波器（200 MHz，2.5 GS/s），带有 SCC190 工具包 SCC190 工具包包括： C190 硬盒 OC4USB 接口电缆 SW90W FlukeView ScopeMeter 软件  Fluke 215C  内置总线健康测试功能的彩色福禄克示波器（100 MHz，1 GS/s）  Fluke 215C/S  内置总线健康测试功能的彩色福禄克示波器（100 MHz，1 GS/s），带有 SCC 工具包

欲了解 Fluke 190 系列的所有其他型号的概况，请单击此处

福禄克示波器测试线，探头和线夹 VPS210-G   VPS210-R   VPS101 电压探针套件，1:1，30 MHz（黑色），1.5 米，随附 钩夹、2 根接地线、4 毫米加长探针尖端和用于探针尖端的接地弹簧 VPS220-G 电压探针套件，100:1，200 MHz（灰色），1.5 米，随附 钩夹、2 根接地线、4 毫米加长探针尖端和用于探针尖端的接地弹簧 VPS220-R 电压探针套件，100:1，200 MHz（红色），1.5 米，随附 钩夹、2 根接地线、4 毫米加长探针尖端和用于探针尖端的接地弹簧 VPS212-G 电压探针套件，200:1，200 MHz（灰色），2.5 米，随附 钩夹、2 根接地线、4 毫米加长探针尖端和用于探针尖端的接地弹簧 VPS212-R 电压探针套件，200:1，200 MHz（灰色），2.5 米，随附 钩夹、2 根接地线、4 毫米加长探针尖端和用于探针尖端的接地弹簧 HC200 测试挂勾组，2 红，2灰 RS200 替换探头组 福禄克示波器机套和挂件 C190 仪器箱(190 系列) C195 软携包 C75 附件包 MC6/50 MeterCleaner™ 纸巾 电流钳 80i-110s 交/直流电流钳 (100 A) i30s AC/DC 电流钳表 i3000s Flex-36 AC 电流钳型表 i310s 电流仪表 CS20MA 电流分流，4~20 mA，30V CAT III i1000s 交流电流探头 (1000 A) i1010 交/直流电流钳 (1000 A) i200s 交流电流钳 (200 A) i3000s 交流电流钳 (3000 A) i3000s Flex-24 AC 电流钳型表 i400 Fluke i400 交流电流钳 i400s   i410 交/直流电流钳 (400 A) i5S AC 电流钳表 福禄克示波器电池，充电器和适配器 BHT190 一套三个分线适配器，允许将探针连接至常用工业接头系统的任何导线或针脚：RJ-45、DB-9 和 M12 BC190 BC190 电源适配器/电池充电器 BP190 可充电镍氢（NiMH）电池组 福禄克示波器选件 PM9081 双香蕉插头转 BNC 适配器 PM9082 双香蕉插头转 BNC 适配器 PM9091 同轴 BNC 电缆套件，彩色编码，每套 3 根，每根 1.5 米 PM9092 同轴 BNC 电缆套件，彩色编码，每套 3 根，每根 0.5 米 PM9093 BNC 插头至双 BNC 插口 SCC190 仪器箱、FlukeView 软件和光隔离串行电缆 SCC198 汽车排障工具包，适用于 190 系列示波表。
