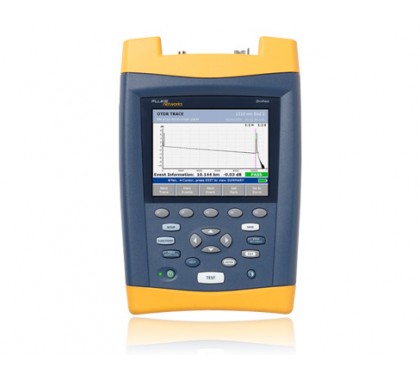

OptiFiber® OTDR:光缆测试仪
借助 OptiFiber,网络工程师可以:
- 对光纤布线进行检查、验证、认证、排除故障和记录
- 在诊断使网络性能降低的光纤布线问题时,节省大量时间和金钱。
- 快速查明并解决光纤问题
- 检查分包商的工作情况
随着带宽从10 Gb/s 增加到 40 和 100 Gb/s,企业网络中开始越来越多地使用光纤,测试、认证光纤的需要也随之不断增长。为了确保关键业务光纤基础设施的性能,网络拥有者需要更全面了解光纤的布线情况。没有任何一个光纤测量工具能够像 OptiFiber 如此全面。
OptiFiber 集成了功率/损失、光纤长度测量、OTDR 分析和光纤连接器端面成像。可实现更高级的光纤认证和诊断。附带的
OptiFiber 使具有不同经验水平的网络拥有者都能够根据行业规范和标准对光纤进行认证,排除链路故障,并完整记录测试结果。这将改善数据中心光纤网络的运行状态和性能,使之能够支持各种高带宽应用。
第 2 级光纤认证
10 Gb/s 以太网等应用需要更低的损耗和更高质量的安装。OptiFiber 推动了楼宇光缆布线的测试,并提供了所有必要的各项测试和记录以确保电缆线路已按照最佳专业实践和新标准正确安装。
TIA TSB-140 具有两层测试,设计人员可以从中选择要在项目中指定的测试。第 1 层使用一个光损耗测试仪(OLTS)来进行损耗和长度测试。第 2 层测试包含第 1 层的参数,同时还包含已布置的电缆电路的一个 OTDR 记录。通过结合使用所建议的两层测试方法,安装人员可以最全面地了解光纤安装,网络拥有者也可以证明布线的质量是否令人满意。最近推出的 IEC 标准也建议进行第二层测试。
OptiFiber 通过集成双向、两条光纤、两种波长的插入损耗和自动 OTDR 通过/失败链路分析功能(一种您只能在 OptiFiber 中见到的二合一组合)在第 2 层测试中提供了认证。但 OptiFiber 的独到之处并非仅此而已,它还提供了光纤端面分级功能。只需使用OptiFiber,您就可以执行以下操作来认证每个链路:
- 测量损耗和长度
- 分析 OTDR 记录
- 划分接头端面等级
然后使用附带的
强大的诊断功能
OptiFiber 集成了排除企业网络故障时最有用的功能。这些网络的特征是数据中心内或建筑物之间的光纤长度相对较短。光纤通过接头实现端接,而光纤段由很短的跨线连接。任何其他 OTDR 都无法使您看到短跨线的两端,因此您可以查看接头的状况,从而快速、有效地诊断和修复问题。
OptiFiber 的以下几方面在业界处于领先地位:
- 事件特征分析
- 高级多模模块,事件死区在 850nm 时为 0.5 米
- 高级单模模块,事件死区
在 1310/1550 nm 时为 1 米 - 一个说明了所有接头位置的通道分布图
- 自动 OTDR 记录和事件测试限度值
- 250 和 400 倍高倍放大视频端面检查
通过
自动 OTDR 分析
OptiFiber 通过使认证和故障排除自动化简化了 OTDR 分析。在自动 OTDR 模式下,OptiFiber 会自动:
- 优化启动条件以获得最佳分辨率
- 进行两种波长 OTDR 测量 — 850/1300 nm 或 1310/1550 nm
- 识别光纤链路及其事件并描述它们的特征
- 将结果与用户定义的限度值进行比较,以立即确定是否通过了链路和事件认证
- 节约设置和移动光标所花费的时间
为获得高级的故障处理措施,您可以查看两种波长的记录。自动从一个事件移到下一个事件,并放大感兴趣的区域。测量事件损耗。一个表格中也对事件进行了汇总。为
您也可以选择手动操作 OptiFiber,以便亲自设置测试参数。
损耗/长度认证 — 从 10 兆 至 10 千兆
自动进行光损耗测量,根据业界标准,即时提供通过/失败链路的状态。
大多数业界标准和客户工作声明都要求通过测量损耗来认证光纤链路。使用 OptiFiber 的可选损耗/长度认证模块,您可以获得与我们的光纤测试适配器同样强大的损耗认证功能。只有 OptiFiber 提供了这样一个独立的模块:该模块既集成了插入损耗和 OTDR 认证功能,又最大限度地减少了您需要携带至现场的工具。
损耗/长度认证功能提供了目前最快的认证解决方案。该认证解决方案使用一个主单元和一个智能远端单元,因此在 OptiFiber 的一个自动化操作中:
- 测试两种波长的两条光纤,即一条用来发送数据的光纤和一条用来接收数据的光纤所组成的线对
- 使用传播时间技术测量光纤长度
- 测量两种波长的两条光纤的插入损耗
- 在不交换主单元和远端单元的情况下启用双向测试
- 计算损耗承受范围并将结果与用户定义的测试限度值进行比较
- 立即显示通过/失败链路状态
这种经事实检验的测试方法能够在最短的时间内测试最多的链路。您可以详细查看数据以获得有助于分析链路和排除链路故障的详细信息。OptiFiber 还集成了可以节约时间的 FindFiber 功能,允许两端的用户迅速检查和恢复链路连续性。
利用
光纤端面检查
在遇到的所有光纤故障中,85% 以上都是因为光纤末端被污染所致。使用 OptiFiber 的视频检测系统很容易就能看到此类污染。放大 200 倍或 400 倍查看端面。
您可以检测配线板和设备上安装的光纤,而无需卸下 OptiFiber 的视频探头。探头是通过专用舱壁适配器插入的,这样可以让您的测试速度比传统的放大镜快 10 倍。而且对您的眼睛也更安全。
使用 FiberInspector,您可以查看光纤端面的状况。您可以为光纤指定一个通过或失败等级并附加一条注释。您可以应用一个比例来帮助确定光纤类型。您还可以保存图像,以便在认证报告和其它文档中使用。
ChannelMap 视图
关于故障处理,下面有一个简单的链接图表,每个技术人员都能轻易看懂并解释。
OptiFiber 的 ChannelMap 会在一个简单的图表或图中呈现 OTDR 数据,并显示接头的数量和位置。不需要解释。OptiFiber 是目前唯一一个具有这种独特技术人员友好功能的 OTDR 解决方案。
通过 ChannelMap,您可以:
- 快速确认链路的组成
- 找出仅 1 米长的跨线
通过
功率计
您可能需要直接测量光功率,以帮助检验光源和链路性能。借助 OptiFiber 的可选功率计模块,您可以使用 850nm、1300nm、1310nm 和 1550nm 光功率测量功能。一个独立的模块既集成了功率计和 OTDR 功能,又最大限度地减少了您需要携带至现场的工具。所有损耗/长度模块也都能够测量功率。
使用 OptiFiber,可以 :
- 验证光源和链路性能
- 测量 850、1300/1310 和 1550 nm 的光功率
- 以 dBm 或 µW 为单位显示功率
- 显示测试持续时间内的最小/最大功率
- 保存结果并附加注释
要测量功率,需要有一个远端光源。您可以将从 Fluke Networks 获得的附件用作光源,也可以使用您现有的校准光源。
测试结果管理
每个 OptiFiber 附带的功能强大的 Fluke Networks
您也可以从我们的网站免费获得
- 可以直接从 OptiFiber、计算机文件或 MMC 设备导入数据
- 具有可以包含两端两种波长的 OTDR 测试信息和图表的摘要或详细视图
- 两种 OTDR 记录查看模式:与参考光纤进行对比和多个光纤记录(同时最多 12 个)
- 将 OTDR 和损耗/长度测试结果合并为一个记录
- 将结果导出为 Bellcore GR-196-CORE 格式
- ChannelMap 图表
- 来自链路两端的光纤端面图像
- 双向损耗/长度认证结果
- 功率计测量
- OptiFiber OTDR 可以在办公室中模拟研究和分析记录
- 以彩色、灰度或者 Adobe 便携式文档格式(PDF)显示摘要或详细打印的图形报告
- 通过拖放功能管理多个项目
- 与 TIA 606-A 标签结构兼容
- 与远程用户共享文件
其它的光纤测试解决方案都无法如此全面而方便地报告光纤基础设施的测试结果。
易于使用的接口
OptiFiber 直观的界面、小巧的设计与我们基于铜线的认证解决方案相似,这使得测试光纤十分简单。现在,要根据最新的业界标准对光纤进行故障排除和测试,只需按下一个按钮,方便快捷。
利用 OptiFiber 的数据移动功能,可以轻松、方便地存储和转移光纤测试结果。OptiFiber 具有用来存储记录的 MMC(多媒体卡)驱动器和内部非易失存储器。每个 OptiFiber 和 128MB MMC 都附带了一个 32MB 的存储卡。这个便于携带的存储介质可以让您将 OptiFiber 留在现场,将数据发送到办公室。并且,从 OptiFiber 向您的 PC 传输数据也十分容易,使用 RS-232 串行端口或高速 USB 接口即可。或者通过串行端口和 USB MMC 阅读器从 MMC 读取数据。
每个 OptiFiber 都具有:
- 明亮的彩色显示屏,增强了易读性
- 稳定、一体化的托架,便于桌面操作
- 在机架之外操作时使用的吊带
- 持续时间长、集成了充电器和电量表的电池
- 可提高数据输入速度的键盘端口
您可以使用多种组件来增强 OptiFiber 的功能。查看我们精选的启动线缆、便携包、照相机探头选件、光源和其它附件。
OTDR 端口质量检查
OptiFiber 是唯一一个集成了自动端口质量检查功能的 OTDR,这项功能会在 OTDR 端口变脏或被污染时向用户发出警告。这是很重要的一项功能,可以在保证 OTDR 测试结果高度可信的同时帮助用户节约时间。70% 以上不准确的光纤测试结果都是由端口连接变脏导致的,这意味着当端口而非光纤链路出现了问题时,您可能会花费若干个小时的时间尝试找出问题所在。
OTDR 端口质量测试会自动显示和评估 OTDR 端口的光纤连接质量,并相应评定为 Good(优)、Fair(良)或 Poor(差)。如果连接质量为良或差,将会显示一条警告消息,因此您可以在执行 OTDR 测试之前修复连接。
智能远端选件
利用 OptiFiber 智能远端选件增强您的损耗/长度认证功能。
只有 OptiFiber 提供了一个既集成了 OTDR 认证和损耗/长度认证功能,又最大限度地减少了您需要携带至现场工具的 OTDR 模块。链路认证要求对接受测试的链路两端的设备进行兼容性测试,而 OptiFiber 智能远端选件恰好为您提供了满足这一要求所需的功能。
使用 OptiFiber 智能远端选件,您可以:
- 同时测试两条两种波长下的光纤,并测量损耗和长度
- 通过两种波长测试大幅提高工作效率
- 利用传播时间技术测量光纤长度
- 将结果与内置的测试标准或用户定义的测试限度值进行比较
- 在不交换主测试设备和远端测试设备的情况下执行双向测试
- 利用内置的 VFL(可视化故障定位仪)迅速指明光纤断开、扭曲和紧弯头的位置
- 通过
link Ware™ 电缆测试管理软件迅速保存全部光纤链路数据
欲了解更多信息,请到数据表和产品资料页面下载 OptiFiber 智能远端选件数据表。
多种语言
OptiFiber 将使用您的本地语言。OptiFiber 认证 OTDR 支持多种语言,提供相当友好的用户体验。
完善的用户界面和齐全的在线帮助系统将完全以您所选的语言显示。提供多种语言的完整用户手册。此外,还提供外部键盘参考图,以及视频探头、测试模块、跳线和电池组的多语言说明卡。
可用语言:英语、法语、德语、意大利语、葡萄牙语、西班牙语、中文(简体中文)和日语。
模块化与轻便
OptiFiber 比当今市场上其它任何微型 OTDR 更加小巧、重量更轻,使其非常适合于狭窄空间和拥挤的机柜。包括一个模块和电池在内,OptiFiber 仅重 4.5 磅(1.9 千克),使其非常适合于现场工作。这款手持式解决方案的尺寸为 10.6 x 7.5 x 2.5 英寸(26.9 x 19.1 x 6.4 厘米),在狭窄空间内具有出众的机动性。该仪器针对恶劣的现场使用环境而优化设计,具有防冲击和振动的外壳和坚固耐用的触摸键盘。
