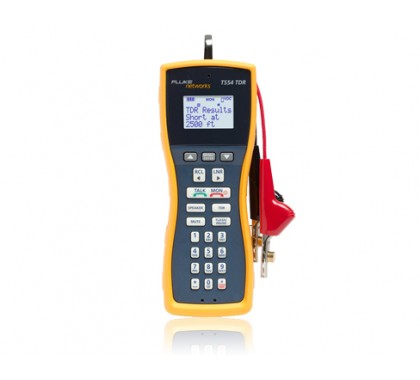

S®54 TDR 测试组件
TDR、音调发生器和线对标识器三位一体，出色的 VDV 测试组件
十项测试功能包括：
- TDR – 获得电缆长度测量数据，并可定位几乎所有类型电缆上的故障，包括双绞线、同轴电缆和平行导线
- 音调发生器 – 有五个单独的音调，轻松快捷区分多个线对
- SmartTone® – 通过短路正确线对而发生音调改变，从而准确标识线对
- 数据指示 – 线路上出现数据时发出报警
- 电压指示/测量 – 确定潜在的线路问题
- 电流 (mA) 指示/测量 – 验证线路电流是否足够
- 呼叫等待的呼叫方 ID (CID) – 确保服务正常
- DTMF 数字抓取– 隔离有故障的客户端设备
- 检测拨号音、位置并接收通话
- 极性
对于需要一流测试组件的语音、数据和视频技术人员以及服务提供商的技术人员而言，创新的 TS®54 TDR（时域反射计）可谓是完美之选。TS54 TDR 在今天的市场上无可比拟。您不需要分别携带单独的 TDR、音调发生器、线对标识器，您所需的就是这个全新设计的紧凑型测试组件，和现有产品相比，它的重量减少 62%，成本降低 20%。
TS54 借助我们获得专利的 RainSafe™、DropSafe™ 和 DataSafe™ 最新技术，提供超过 20% 的极端天气保护。这意味着 TS54 有防风雨特性，且坚固耐用，并可接入使用中的 DSL 线路，在测试 POTS 质量的同时不妨碍数据服务。
特性
»
TS54 TDR 功能
十项测试功能包括：
- TDR – 获得电缆长度测量数据，并可定位几乎所有类型电缆上的故障，包括双绞线、同轴电缆和平行导线
- 音调发生器 – 有五个单独的音调，轻松快捷区分多个线对
- SmartTone® – 通过短路正确线对而发生音调改变，从而准确标识线对
- 数据指示 – 线路上出现数据时发出报警
- 电压指示/测量 – 确定潜在的线路问题
- 电流 (mA) 指示/测量 – 验证线路电流是否足够
- 呼叫等待的呼叫方 ID (CID) – 确保服务正常
- DTMF 数字抓取– 隔离有故障的客户端设备
- 检测拨号音、位置并接收通话
- 极性
其他功能：
- DropSafe™ PRO – 通过了 20 英尺跌落到混凝土地面的测试
- RainSafe™ PRO – 为极度恶劣的天气条件提供保护
- DataSafe™ PRO – 防止干扰线路上的数据传输
- 带暗处发光键的高可见性键盘，可用于任何外部环境
- 超大背光 LCD 屏幕
- 熟悉的手机式菜单和用户界面
- 双向免提对讲装置
- 可选头戴式耳机
型号和配件
型号
| 型号/名称 | 说明 |
| TS54-A-09-TDR | 测试组件 + TDR、ABN 带穿刺针 |
| TS54-BANA | 测试组件 + TDR、4 MM 香蕉插头、超大鳄鱼夹、测试探针 |
零配件
| 型号/名称 | 说明 |
| BELTCLIP-TS | 腰带夹 |
| LEAD-PIRC-PIN | 带穿刺针脚的测试引线 |
| LEAD-CO-346A | 带有一个用于中心办公室的 346A 插头的测试引线 |
| LEAD-ABN-PPIN | 带折角排针 (ABN) 和穿刺针脚的测试引线 |
| LEAD-ALIG-CLP | 带鳄鱼夹的测试引线 |
| LEAD-ABNPRJ11 | 带 RJ-11 插头、折角排针 (ABN) 和穿刺针脚的测试引线 |
| LEAD-BANA-CLP | 带有一个 4 mm 香蕉插头、鳄鱼夹和测试探针的测试引线 |
| HEADSET-TS | 头戴式耳机 |
规格
| 电 | |
| 电流范围（摘机） | 10 mA 至 100 mA |
| 直流电阻 | |
| 摘机 | 150 Ω 标称 |
| 挂机 | >3 M Ω |
| 交流阻抗 | |
| 摘机 | 600 Ω 标称；300 Hz 至 3400 Hz |
| 挂机 | >120 kΩ 300 Hz 至 3400 Hz |
| 头戴式耳机阻抗 | 32 Ω |
| 旋转拨号输出 | |
| 脉冲速率 | 10 pps ± 1 pps |
| 通断比 | 60/40 |
| 拨号数字间隔 | >300ms |
| 断路期间阻抗 | >100 kΩ |
| DTMF 输出 | |
| 音频误差 | ±1.5 % 最大值 |
| 音平 | -3 dBm 混合（典型） |
| 高低语音差异 | 2 dB ± 2 dB |
| 快速拨号 | |
| 存储量 | 23 位数字的 9 个快速拨号记录，加上上一个号码重拨记录 |
| PBX 暂停持续时间 | 用户可编程；默认值 4 秒 |
| 话机闪光持续时间 | 用户可编程；默认值 500 ms |
| 自动关闭持续时间 | 用户可编程；默认值 2 分钟 |
| 电压测量 | |
| 范围 | 4 V dc 至 140 V dc |
| 电流测量 | |
| 范围 | 0 mA 至 100 mA |
| TDR | |
| 范围 | 3,000 英尺 (914 米) |
| 精度 | ±2 m ±5 % |
| SmartTone 音调发生器 | |
| 频率 | 稳定音调：950 Hz |
| 电源 | |
| 电池类型 | 9V 碱性电池 |
| 物理规格 | |
| 测量 | 8.3 in x 3.2 in x 2.6 in (211 mm x 81 mm x 66 mm)（无腰带） |
| 重量 | 1.16 lb (0.53 kg)（无腰带夹） |
| 防水 | 测试组件防雨防潮，达到 IP64 等级 |
| 环境 温度范围 |
|
| 电话通话和拨号功能 | -22°F 至 140 °F（- 30°C 至 60°C） |
| LCD 功能 | -13°F 至 140°F（-25°C 至 60°C） |
| 存放 | -22°F 至 150°F（-30°C 至 66°C） |
| 海拔 | 最大到 10,000 英尺（3,000米） |
| 相对湿度 | 95%，最高 30°C 75%，最高 40°C 45%，最高 50°C 30%，最高 60°C |
| 安全 | |
| 法令合规性 | 符合 ANSI/ISA 82.02.01 (61010-1) 2004、CAN/CSA-C22.2 No 61010-1-04、UL 61010-1 (2004) 和 IEC61010-1:2010，测量类别 I，最大 300 Vdc，污染等级2 |
| 最大瞬态电压 | 1500 V |
| EMC | 符合 EMC EN61326-1 标准 |
| 注：规格如有更改，恕不另行通知。 | |
