显示仪表测量值,以及最远 20 米范围内多达 3 个无线模块的读数。

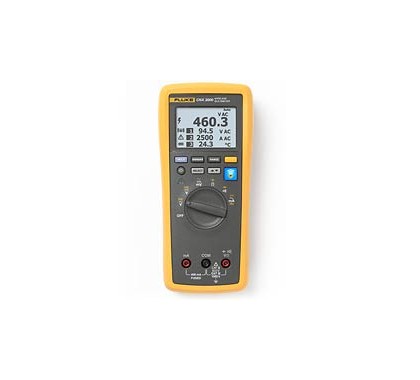

CNX 3000 无线万用表是福禄克无线产品系列的主要产品。
通过 CNX 3000 无线万用表,您可在单个屏幕上同时远程查看多个模块的实时测量值。CNX 3000 无线万用表显示仪表测量值,以及最远 20 米范围内多达 3 个无线模块的读数。通过同时查看多个读数,故障排除人员可同时远程查看原因和结果、输入/输出之间的交互或其他测量点。
如果要求从更多模块得到三个以上的读数,应向您的笔记本电脑添加可选 PC 适配器,以便实时查看多达 10 个的模块。
CNX 3000 无线万用表可满足便利测试和测量故障排除的一切需要。
- 交流和直流电压测量,最高 1000 V
- 交流和直流电流,具有 0.01 mA 分辨率
- 连通性、电阻、二极管测试、电容和频率测量
- 最小值/最大值记录
- CAT III 1000 V,CAT IV 600 V;IP54
此外,CNX 无线启用模块还测量交流电压、交流电流及温度,这些显示在 CNX 无线万用表上。选择标准电流钳或柔性电流钳测量交流电流。混合模块,然后将它们与您独特的测量需求相匹配。读取主显示屏上的主要测量值,一次多达三个模块。模块可单独使用,或作为 CNX 套件的组成部分使用
对于所有规格:精度期限指定为校准后的一年,工作温度为 18 °C 至 28 °C,相对湿度为 0% 至 90%。精度规格采用的格式为±([读数的 %] + [最低有效位数数字])。
详细的技术指标 |
|||
交流电压 |
|||
量程 ¹ |
分辨率 |
精度 ² ³ |
|
45 Hz 至 500 Hz |
500 Hz 至 1 kHz |
||
600.0 mV |
0.1 mV |
1.0 % + 3 |
2.0 % + 3 |
6.000 V |
0.001 V |
||
60.00 V |
0.01 V |
||
600.0 V |
0.1 V |
||
1000 V |
1 V |
||
¹ 所有交流电压量程均已指定为从 1 % 至 100 % 的量程。 |
直流电压、连通性、电阻、二极管测试和电容 |
|||
功能 |
量程 ¹ |
分辨率 |
精度 |
mV |
600.0 mV |
0.1 mV |
0.09 % + 2 |
V |
6.000 V |
0.001 V |
0.09 % + 2 |
60.00 V |
0.01 V |
||
600.0 V |
0.1 V |
||
1000 V |
1 V |
0.15 % + 2 |
|
))) |
600 Ω |
1 Ω |
< 25 Ω 时,仪表发出蜂鸣声,蜂鸣器检测 250 μs或更长时间的开路或短路。 |
Ω |
600.0 Ω |
0.1 Ω |
0.5 % + 2 |
6.000 kΩ |
0.001 kΩ |
0.5 % + 1 |
|
60.00 kΩ |
0.01 kΩ |
||
60.00 kΩ |
0.1 kΩ |
||
600.0 kΩ |
0.001 MΩ |
||
50.00 MΩ |
0.01 MΩ |
1.5 % + 3 |
|
二极管测试 |
2.000 V |
0.001 V |
1 % + 2 |
µF |
1000 nF |
1 nF |
1.2 % + 2 |
10.00 μF |
0.01 μF |
||
100.0 μF |
0.1 μF |
||
9999 μF ¹ |
1 μF |
10% |
|
¹ 在 9999 μF 量程下测量 1000 μF 电容时,测量精度为 1.2 % + 2。 |
交流和直流电流 |
|||
功能 |
量程 ¹ |
分辨率 |
精度 |
交流电流 |
60.00 mA |
0.01 mA |
1.5 % + 3 |
400.0 mA ³ |
0.1 mA |
||
mA DC ² |
60.00 mA |
0.01 mA |
0.5 % + 3 |
400.0 mA |
0.1 mA |
||
¹ 所有交流电流量程均已指定为从 5 % 至 100 % 的量程。 |
频率 |
|||
量程 ¹ |
分辨率 |
精度 |
|
99.99 Hz |
0.01 Hz |
0.1 % + 1 |
|
999.9 Hz |
0.1 Hz |
||
9.999 kHz |
0.001 kHz |
||
99.99 kHz |
0.01 kHz |
||
¹ 指定电压频率最高为 99.99 kHz,电流频率最高为 10 kHz。 |
输入特性 |
|||||
功能 |
过载 |
输入阻抗 |
共模衰减率(1 kΩ 不平衡) |
常模抑制比 |
|
|
1100 V 均方根 |
> 10 MΩ < 100 pF |
在直流且频率为 50 Hz 或 60 Hz 时大于 120 dB |
在 50 Hz 或 60 Hz 时大于 60 dB |
|
|
1100 V 均方根 |
> 10 MΩ < 100 pF |
在直流且频率为 60 Hz 以下时大于 60 dB |
|
|
|
1100 V 均方根 |
> 10 MΩ < 100 pF |
在直流且频率为 50 Hz 或 60 Hz 时大于 120 dB |
在 50 Hz 或 60 Hz 时大于 60 dB |
|
开路测试电压 |
满刻度 |
典型短路电流 |
|||
至 6 MΩ |
50 MΩ |
||||
|
1100 V 均方根 |
< 2.7 V DC |
< 0.7 V DC |
< 0.9 V DC |
< 350 mA |
|
1100 V 均方根 |
< 2.7 V DC |
直流 2.000 V |
< 1.1 mA |
功能 |
过载保护 |
过载 |
mA |
保险丝,44/100 A,1000 V,快熔 |
600 mA 过载最长达 2 分钟,最少 10 分钟停顿 |
最小值/最大值记录 |
|
功能 |
精度 |
直流功能 |
测量功能的指定精度,持续时间 >350 毫秒的变化共计 12 次 |
交流功能 |
测量功能的指定精度,持续时间 >900 毫秒的变化共计 40 次 |
