采用经过 CAT IV 评级的全新二通道和四通道 Fluke ScopeMeter 190 系列 II数字示波器，您可以排查和修复更多问题。

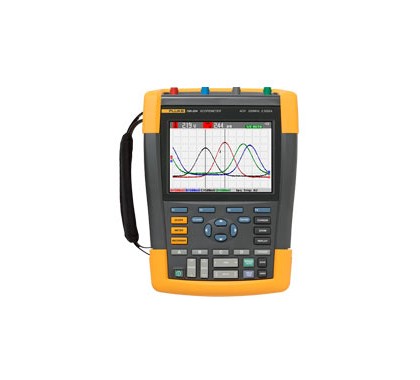

全新的Fluke ScopeMeter 190 系列 II手持式数字示波器集最高安全评级，集坚固的便携性及台式示波表的高性能于一身。这些坚固的示波表测试工具专为工厂维护工程师和技工而设计，可应用到恶劣、脏乱和危险的工业环境中，测试从微电子到电力电子应用的方方面面。全新的 190 系列 II手持式数字示波器是一款强大的测试工具，几乎可用于执行任何故障排查任务。该系列产品提供万用表、TrendPlot ™和 ScopeRecord ™ roll 无纸记录仪模式，可采用 Connect-and-View™触发进行免提操作，另外还提供许多其他功能：
- 二或四个绝缘输入
- CAT III 1000V / CAT IV 600V 安全评级
- 60 MHz、100 MHz、200 MHz 或 500 MHz 带宽型号可供选择
- 采样率高，高达 5 GS/s，分辨率高达 200 ps（具体取决于使用的型号和信道
- 深存储器：每通道波形捕捉 10,000 个样本，可以缩小查看细节
- 在 2 通道型号中，特设 5000 计数数字万用表
- 在 4 通道型号中，经由示波表 BNC 输入的四表测量
- Connect-and-View 持续自动触发、单击取样、脉冲宽度和视频触发
- ScopeRecord roll 模式，捕捉长达 48 小时的波形样本数据
- TrendPlot，趋势测量读数长达 22 天
- 先进的自动测量、电源（Vpwm、VA、W、PF）和时间（mAs、V/s、w/s）
- IP-51 评级，防尘防水，能够承受恶劣的环境
- 隔离的 USB 端口，用于连接存储设备和 PC
- 数字示波器锂离子电池，工作时间得到延长
- 190-X04，4 通道型号，长达 7 小时（包含 BP291 标准配置）
- 190-XX2，2 通道型号，长达 4 小时（包含 BP291 标准配置）或长达 8 小时（采用可选 BP291）
- 使用可选外部电池充电器 EBC290 对备用电池充电
- 易于开合的电池盖，可轻松更换电池
- 方便的凹槽，可使用标准 Kensington® 锁，在无人看守的时候，拴住并锁定示波表
数字示波器四倍诊断功率，经过 CAT IV 安全评级
全新的 Fluke ScopeMeter 190 系列 II 便携式数字示波表是双隔离的二通道和四通道浮动示波表，经过安全性评级，可在 CAT III 1000V/CAT IV 600V 环境中进行测量。 |
对工业系统进行三维测试 »数字示波器可同时检查输入信号，输出馈电环路或安全互锁，以便发现一系列问题，其中包括：
|
|
 |
三相测试，用于诊断 VSD、电源转换器和变压器»
|
|
 |
数字示波器可安全进行从 mV 到 kV 测量标准探头，涵盖从 mV 到 kV 的广泛应用，可测量从微电子到重型中电压电力应用的方方面面独立的隔离输入，消除意外接地短路的风险，允许您在混合电路中使用不同的接地参考进行测量。使用市场上唯一通过 IP-51 评级的数字示波表，您可轻松应付最恶劣的环境所有 ScopeMeter 便携式示波表不但坚固，而且防撞击，针对恶劣环境而打造。它们密封的外壳提供了强大的保护，防尘防水防湿和风载污染物，确保您每次使用时都提供可靠准确的性能。 |
|
 |
内置万用表，可轻松快捷地执行精准的测量。2 通道型号内置数字万用表 190 系列 II，具有隔离的双输入示波表和专用的数字万用表。使用内置的 5000 计数数字万用表，可以方便地在波形分析和精准万用表测量之间进行切换。测量功能包括 Vdc、Vac、Vac+dc、电阻、连续性和二极管测试。使用适用的分流器、探头或适配器可以测量电流和温度，同时有大量缩放系数可选。Fluke-190-X04，4 通道型号通过 4 通道示波表 BNC 输入采用了四表测量。 |
|
 |
一次充电，全程使用全新的高性能电池充分利用锂离子技术，在 4 通道型号中最长可强劲运行 7 小时，在 2 通道型号中最长可运行 4 小时。采用易于开合的电池盖，可轻松更换电池。 |
|
 |
数字示波器采用新的 USB 连接功能，可轻松捕捉和共享波形两个 USB 端口，与测量输入绝缘，可让您轻松建立与 PC 或 USB 存储设备的 USB 连接。将无限量的波形、抓屏或仪表设置存储到 USB 存储设备。连接到 PC USB 接口，使用 Windows 的 FlukeView 软件传送和存档重要的测量数据。 |
|
 |
数字示波器使用 Connect-and-View™ 触发即时查看稳定的显示Connect-and-View™ 通过识别信号模式自动设置正确的触发。不必触摸按钮，您就可以得到包括电机驱动器和控制信号在内几乎任何信号的显示，稳定、可靠，且可重复快速地连续测量几个测试点。 |
|
 |
数字示波器使用 ScopeRecord™ 记录长达 48 小时的高分辨率波形ScopeRecord 内存存储的数据点高达每通道 30,000 个，捕捉间断和快速毛刺。（可以存储两组多通道记录，以供将来分析。）
|
|
 |
采用 TrendPlot™ 无纸记录仪，记录时间长达 22 小时，可以发现间断故障间断故障可能是由连接错误、灰尘、脏物、腐蚀造成的，或只是由线路或连接器损坏引起。线路停电、驰度或电机的启动和停运均可造成机器停运。Fluke ScopeMeter 中的 TrendPlot 功能通过如下方式发现这些故障：
|
|
规格 |
|
|
数字示波器带宽 |
Fluke 190-204:200 MHz Fluke 190-202: 200 MHz Fluke 190-104: 100 MHz Fluke 190-102: 100 MHz Fluke 190-062: 60 MHz |
|
通道数 |
Fluke 190-204: 200 MHz: 4 通道 Fluke 190-202: 200 MHz: 2 通道 Fluke 190-104: 100 MHz: 4 通道 Fluke 190-102: 100 MHz: 2 通道 Fluke 190-062: 60 MHz: 2 通道 |
|
实时采样速率 |
Fluke 190-204: 2.5 GS/秒 Fluke 190-202: 2.5 GS/秒 Fluke 190-104: 1.25 GS/秒 Fluke 190-102: 1.25 GS/秒 Fluke 190-062: 625 MS/秒 |
|
输入 |
4 通道或 2 通道加 DMM 输入 |
|
独立浮动隔离输入 |
输入、参考和地面之间最高 1000 V CAT III/600 V CAT IV |
|
时基范围 |
2 纳秒 - 2 分钟/刻度（190-20X、200 MHz 型号） 5 纳秒 - 2 分钟/刻度（190-10X、100 MHz 型号） 10 纳秒 - 2 分钟/刻度（190-062、60 MHz 型号） |
|
输入敏感性 |
2 mV-100 V/刻度 |
|
触发类型 |
Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选脉冲带宽、N 周期 |
|
触发源 |
任何示波表输入通道或外部（经由 190-XX2 上的 DMM 输入）、2 通道型号 |
|
毛刺捕捉 |
8 纳秒 |
|
数字示波表测量 |
光标: 7 自动: 30 |
|
最大记录长度 |
ScopeRecord 模式: 30,000 pts 示波表模式: 每输入 10,000 pts |
|
持久性 |
数字持久性，提供类似于模拟示波器的波形衰减 |
|
波形比较 |
自动使测试通过/失败的波形参考 |
DMM 规格（2 通道型号） |
|
|
仪表输入（在示波表模式还用作外部触发输入） |
4 毫米香蕉插头输入，与示波表输入和示波表地面完全隔离 |
|
最大分辨率: |
5000 计数 |
|
测量: |
Vdc、Vac rms、Vac+dc rms、持久性、持续性、二极管测试（通过夹具或分流器）、摄氏温度或华氏温度（使用可选转换器） |
|
内存 |
190-X04、 4 通道内部存储: 190-XX2、 2 通道内部存储: |
|
数字示波器显示屏 |
153 毫米全色 LCD，高更新速率 |
环保规格 |
|
|
数字示波器操作温度 |
0ºC 到 40ºC，包括电池 0ºC 到 50ºC，不包括电池 |
|
存储温度 |
-20℃ 至 +60℃ |
|
操作海拔 |
在 CAT IV 600 V、CAT III 1000 V 环境下，最高 2,000 米（6666 英尺） 在 CAT III 600 V、CAT II 1000 V 环境下最高 3,000 米（10,000 英尺） |
安全规格 |
|
|
电气安全性 |
1,000V CAT III/600V CAT IV (EN61010-1) |
机械与一般规格 |
|
|
数字示波器尺寸 |
270 x 190 x 70 毫米 |
|
数字示波器重量 |
2.2 千克 |
|
担保 |
主仪表 3 年担保，零件 1 年担保 |
|
锂电池 |
190-X04、4 通道型号: BP291 4800 mAh 电池（最长 7 小时）标准配置 190-XX2, 2 通道型号: BP290 2400 mAh 电池（最长 4 小时）标准配置最长 8 小时（使用可选 BP291） |
随附零件 |
|
|
二通道型号 |
VPS410 电压探头组（一组红色，一组蓝色） |
|
四通道型号 |
VPS410 电压探头组（一组红色，一组蓝色，一组灰色，一组绿色） |
|
担保 |
主仪表 3 年担保，零件 1 年担保 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
