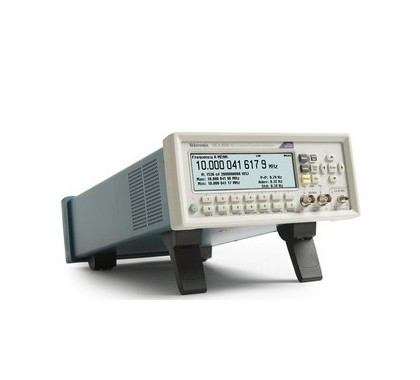

MCA3027 微波计数器/定时器
来自泰克的计时器/频率计/分析仪，更精更快，超越同侪
泰克MCA3000系列微波计数器/分析仪提供了高达40 GHz的测量能力，在一台多功能仪器中实现了多种不同功能。集成功率计和两条新增的定时器/计数器通道比市场上其它微波计数器提供了更多的测试功能。由于其前所未有的分辨率，您可以捕获非常小的频率和时间变化。由于业内最完善的分析模式，包括测量统计、直方图和趋势图，您可以获得所需工具，迅速准确地分析信号。
型号：MCA3027，最大频率27GHz，通道数量2-300MHz/1-27GHz，时间分辨率100ps，频率分辨率12位/秒，仪器选项 HS, US1
功能 |
优点 |
| 12位/秒频率分辨率 | 业内领先的频率分辨率，查看小的频率变化。 |
| 100 ps 时间分辨率 | 业内领先的单次时间分辨率，准确地捕获信号细节。 |
| 多参数显示 | 读取与主要频率、时间或相位测量一起显示的关键辅助测量值，迅速评估设备性能。 |
| 趋势图模式 | 绘制测量趋势图，以图形方式识别漂移程度和间歇事件。 |
| 直方图模式 | 作为直方图查看结果，发现稳定性或噪声问题。 |
| 统计模式 | 查看多个统计值，如平均值、最小值、最大值、标准偏差和艾伦偏差，了解信号如何变化。 |
| 集成功率计 | 使用一条连接测量频率和功率，在100 ms采集时间时0.01 dBm分辨率，分析信号功率变化。 |
| 选配TimeView™软件 | 把计数器/定时器转变成调制域分析仪，查看频率怎样随时间变化，真正检定设备性能。 |
| USB和GPIB端口 | 后面板USB和GPIB端口，简便地连接个人电脑，进一步进行分析，或连接ATE系统；传统计数器/定时器仿真模式，进一步简化与现有ATE系统的集成。 |
| PC连接 | 使用标配NI LabVIEW SignalExpress软件，控制计数器/定时器，记录数据，简单地传送和存档结果。 |
主要特点和优点
主要性能指标
- 27 GHz 和40 GHz 型号
- 一条微波分析仪通道
- 两条额外的300 MHz 通道
- -35 dBm - +10 dBm 功率范围
- 100 ps 单次时间分辨率
- 12 位/ 秒频率分辨率
- 25 ms (自动)或零 (手动) 采集时间
- 3 mV 或更好的电压分辨率
- 选配 1.5×10–8
- /li>
测量吞吐量
- 到内存250 k 样点/ 秒数据传送速率 (可以存储多达3.75 M 样点)
- 通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速 率
- 每秒单独触发多达650 项测量
提供的功能和特点
- 自动测量: 频率, 周期, 比率, 时间间隔, 时间间隔误差, 脉宽, 上升时间/ 下降时间, 相角, 占空比, 最大电压, 最小电压, 峰 峰值电压
- 集成功率表
- 多参数显示
- 趋势图模式
- 测量统计模式
- 直方图模式
- 艾伦偏差
- 零死区时间频率/ 周期测量
连接
- 后面板提供了USB 设备端口和GPIB 端口，快速连接PC
- GPIB接口支持全面兼容SCPI的编程能力，并提供了仿真模 式，可以即插即用更换现有的ATE 系统
- 外部告警输入
- 10 MHz 参考振荡器输出
- 标配National Instrument 的LabVIEW SignalExpressTMTE 限定版软件，连通工作台
- 选配TimeViewTM调制域分析软件
三年保修
多功能精密测量工具
MCA3000 系列微波计数器的分辨率、速度和采集时间都要优 于当前市场上每一款微波计数器。MCA系列标配集成功率表， 在一台多功能仪器中提供了许多不同的功能。
MCA 系列拥有业内领先的频率和时间分辨率，标配深内存及 到内存每秒250 k 样点的快速数据传送速率。此外，多参数显 示功能可以与主要测量数据一起显示辅助测量数据，一目了然 地提供您需要的结果。由于业内最完善的分析模式，包括测量 统计、直方图和趋势图，您可以获得所需工具，迅速准确地分 析信号。
除了作为杰出的微波计数器外，MCA3000 系列还可以提供了 另外两个300 MHz 输入，可以作为通用定时器/ 计数器使用。
为高要求设计提供业内领先的性能
25 ms (自动)或零 (手动)超短采集时间及快速高分辨率频率或 功率测量对验证当前复杂设计至关重要。对校准和计量应用， MCA 通过稳定的内部OCXO 时基、低系统时间间隔A-B 误差 及高分辨率，提供了非常高的精度。
快速吞吐量，缩短测试时间
MCA 系列微波计数器提供了业内最优秀的吞吐量，与市场上 其它定时器/ 计数器相比，可以使测试时间缩短达90%。内存 中每秒可以存储多达250,000 个测量结果，还可以通过GPIB 或USB 接口，以块模式每秒传送多达15,000 个测量结果。
功率测量
通过集成功率表，MCA 系列使用一条连接，在任何支持的频 率上进行频率和功率测量。用户第一次能够以与频率相同的方 式，以数字形式和图形方式查看、收集和分析信号功率变化。由 于0.01 dBm @100ms测量时间分辨率和-35 dBm - +10 dBm 的宽功率范围，您可以灵活地实现广泛的功率测量应用。
业内唯一图形显示系统，分析被测设备
通过MCA 系列独特的显示功能，您可以从一条测试连接测量 同一个信号的多个参数。为了揭示信号质量问题，如漂移、间 歇性瞬态信号和稳定性，您可以使用MCA系列图形显示模式， 作为实时趋势图或直方图查看数据，也可以使用测量统计，追 踪信号参数怎样随时间变化。在单键分析模式下，您可以在定 时器/ 计数器的显示画面中快速了解设备的行为。
多参数显示
多参数显示
通过多参数显示，您可以读取与主要频率、时间、周期或相位 测量一起显示的重要的辅助测量值(如 Vmax, Vmin, Vp-p, 等等)。 您可以一目了然地查看所需信息，迅速评估设备的性能。
通过多达3 条输入通道，您可以测量不同信号之间的关系。例 如，您可以测量设备输入信号与输出信号之间的相位关系。同 时，您可以使用多参数显示功能，一目了然地读取其它关键参 数，如信号的测试频率和电压比(dB)。
测量趋势图
趋势图分析
根据测量情况，您的信号参数在不同时点之间可能会发生变 化。通过趋势图分析模式，您可以以图形方式绘制被测值随时 间变化的趋势图。
测量统计
测量统计
通过集成统计处理功能，您可以计算测量的平均植、标准偏差 和艾伦偏差，追踪测得的最小值和最大值，这一切只需按一个 按钮就可以完成。
测量直方图
直方图
如果想以图形方式查看一套测量的平均值和标准偏差，您可以 使用直方图功能，查看测量结果的分布情况。
选配调制域分析
