MDO4104-6
混合域示波器/频谱分析仪
MDO-频谱仪的新选择！
全球示波器市场的领导厂商---泰克公司日前推出其革命性的MDO4000系列混合域示波器新增的两个入门级机型。新机型具有与12次获奖的MDO4000示波器相同的特性和功能，以更低的价位向工程师提供突破性的时域和频域分析功能。MDO4000提供4个模拟通道、16个数字通道和1个射频通道。分别提供较低的100 MHz或350MHz模拟带宽，两种机型的射频频率范围都从50 kHz增大到了3 GHz，从最大程度上满足了工程师捕获时间相关的模拟、数字和射频信号，以便得到完整的系统视图，迎合了各行各业以及更多通用的设计和调试需求，比如： 教育行业，中小企业等，特别在跨域分析和调制域分析的应用，使工程师能够用一种工作方式与示波器相似的工具来调试支持无线功能的整个嵌入式系统。
|

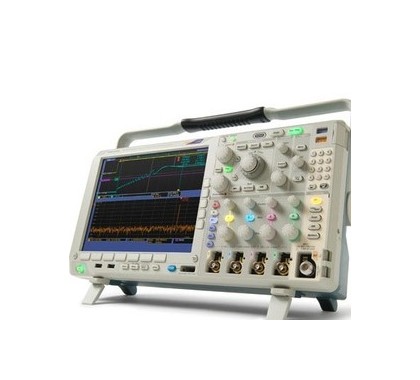

型号：MDO4104-6， |
4条模拟通道， | 模拟带宽1 GHz， | 模拟采样率5 GS/s， | 记录长度20 M， | 16条数字通道， | 1条RF通道， | RF频率范围50 KHz – 6 GHz |
功能 |
混合域示波器/频谱分析仪优点 |
| 专用RF输入 | -60 dBc动态范围(典型值)，准确分析RF信号。 |
| 时间相关显示 | 模拟信号、数字信号和RF信号时间相关显示，查看电路中在任何时点发生的情况。 |
| 频谱时间 | 在采集数据中移动频谱时间，考察RF频谱怎样随时间或器件状态变化。 |
| 宽捕获带宽 | > 1 GHz超宽捕获带宽，查看任何时点上关心的整个频谱。 |
| 高级RF触发 | 高级RF强力触发，包括脉宽触发、欠幅脉冲触发、逻辑触发、等等，迅速捕获特定RF事件。 |
| 自动和手动RF标记 | 简便地定义门限和漂移值，自动标记满足标准的所有峰值，或在频谱中标记自己的点。 |
| RF对时间曲线 | 简便地查看时域中显示的RF信号的幅度、频率或相位随时间变化；简便地测量RF/系统时延。 |
| 串行总线和并行总线触发和分析 | 自动触发、解码和搜索功能，迅速调试并行总线和/或常用串行总线。 |
| 基于MSO4000B平台 | 屡获大奖的平台提供了多种完善工具，包括DPO技术、Wave Inspector®、等等，快速调试被测器件。 |
