主要特点和优点
主要性能指标
- 100 MHz 或200 MHz 带宽型号
- 高达5 GS/s 的最大采样率，200 ps 分辨率
- 4 条全面隔离的浮动通道
- 600 VRMSCAT III, 1000 VRMSCAT II 等级输入(BNC 到接地)
测量和分析
- 21 种自动测量
- 波形数学运算和FFT 频谱分析
- 电压、时间、频率、功率光标测量
应用功能
- TrendPlot™记录测量数据
- 波形通过/ 失败极限测试
- 100 屏自动显示屏记录程序
易用功能
- 6 英寸(153 mm)明亮的彩色显示器
- USB 设备端口和主控端口
- 电池可连续工作7 个小时
应用
- 嵌入式模拟和数字设计
- 电源器件、电源电子和电源设计
- 汽车和航空设计和维护
- 工用设备设计和安装
- 现场测试和服务
便于携带，处理挑战性环境
4 条隔离输入通道，简便地处理任何类型的混合信号输入。

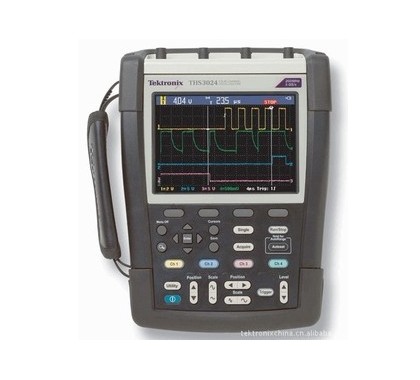

THS3000 手持式示波器系列重量轻，拥有4条隔离通道，电池 可连续工作长达7个小时，能够安全地在工作台或在现场进行 浮动测量或差分测量。现在，您可以获得预期泰克提供的优异 性能，安全经济地处理棘手的环境。
准确地测量信号
THS3000 手持式示波器拥有高达200 MHz 的带宽、4 条通道 和5 GS/s的最大采样率，没有任何其它示波器能够在这样一台 便携式仪器中，提供如此高的带宽和采样率。THS3000手持式 示波器系列每条通道提供了10,000 点的记录长度，可以以更 高的采样率捕获更多的信号信息，清楚地查看信号细节。对必 需测量在长时间内变化的低速信号的应用，THS3000系列提供 了滚动模式，把记录长度扩展到30,000 点信号信息。
安全地进行浮动测量和差分测量
隔离通道技术支持1000 VRMS 的最大浮动电压
在电源电子、电源半导体和其它电子应用上进行准确安全的测 量，在信号参考点浮动或没有参考接地时可能极具挑战性。在 信号覆盖从低压到高压(kV)范围或必须使用保护技术，可能产 生地面环路时，问题会变得非常复杂。
为实现浮动测量，THS3000系列在结构上不同于其它大多数示 波器。其所有输入通道都与主机箱及相互隔离。此外，电源适配器和USB接口完全隔离，确保安全测量，消除无意中接地或 意外短路的风险。在配置适当的探头时，其可以保证您迅速、 安全、准确进行测量。
输入信号和浮动电压最大安全等级
选择适当的探头
示波器/ 探头(衰减)最大安全等级THS3000 可以观察的信号参考浮动安全等级*1输入信号安全等级屏幕上峰峰值电压屏幕上RMS 电压
| THS3000 (1X 输入) |
600 VRMSCAT III
1000 VRMSCAT II
|
300 VRMSCAT III |
800 Vp-p |
282 VRMS |
| THP0301 (10X) |
300 VRMSCAT III |
300 VRMSCAT III |
849 Vp-p |
300 VRMS |
| P5150 (50X) |
600 VRMSCAT II |
1000 VRMSCAT II |
2828 Vp-p |
1000 VRMS |
| P5122 (100X) |
600 VRMSCAT II |
1000 VRMSCAT II |
2828 Vp-p |
1000 VRMS |
*1无源探头参考引线没有衰减，因此任何工作电压或过压瞬态信号都会直接传送 到示波器参考点上。因此，无源探头参考浮动等级永远不会超过示波器参考浮 动等级。
快速分析被测器件
THS3000手持式示波器系列带有多种分析工具，帮助您验证被 测器件运行情况，迅速识别问题。通过使用波形数学运算，您 可以加、减、乘任何信号，考察瞬态功率或观察增益。垂直光 标和水平光标可以观察波形上的特定点，准确地测量电压、电 流、时间或频率。通过21种自动测量功能，您可以迅速准确地 进行常见测量。内置快速傅立叶变换(FFT)功能可以观察信号频 谱，揭示信号干扰、串扰或开关噪声。
TrendPlot™查找间歇性问题
使用测量光标或目视分析测量数据和记录。
间歇性问题可能是由定时误差、温度变化、环境影响引起的， 也可能是由连线或连接器中断而引起的。TrendPlotTM功能绘制 测量期间的最小值和最大值，帮助您找到这些问题。您可以选 择最多4个测量，绘制任意或全部四个输入电压、电流、频率、 时间和相位的任意组合，所有这些数据都带有时间捕获信息。
自动捕获和记录100 个显示屏的数据
THS3000 系列示波器，迅速简便地播放捕获的数据。
捕获随机信号或变化信号通常会非常困难。THS3000系列可以 连续捕获100个显示屏，大大简化了任何类型的波形数据记录 工作。每个捕获的屏幕都包括多条通道和数学运算波形，每个 波形都有自己的时间标记。通过选择限定触发条件，还可以把 数据捕获订制到特定事件。可以自动重播所有捕获的屏幕或选 择的屏幕，迅速简便地播放数据。
波形极限测试
用户自定义极限测试可以简便地识别随机异常波形。
THS3000系列可以自动监测信号，判断输入波形是否位于预先 定义的界限范围内，输出测试通过或失败结果。用户可以选择 测试一条或所有输入通道，自动记录测试通过或失败数据。可 以使用重放模式简便地复核数据，也可以把数据存储到外部 USB 存储设备中。
完整的电源测量解决方案
电压波形乘以电流波形，简便地计算瞬时功率。
为在马达驱动器、电源转换器/逆电器和电源半导体器件上执 行电源测量，THS3000 系列配备了相应的工具，处理最常见 的测量。对基本调试，可以结合使用隔离的输入通道与各种电 压探头和电流探头。每条输入通道可以配置成与探头类型和衰 减相匹配，确保正确的测量和光标读数。4条通道可以简便测 量三相电，或同时捕获数字控制信号和电源信号
电源转换电子器件测量通常要求拥有更高电压等级的探头，泰 克提供了一种无源探头，带有专为进行浮动测量设计的绝缘系 统。标配THP0301-X 可以测量高达849 Vp-p (300 VRMS)的电 源。选配P5122 探头在与THS3000 系列结合使用时，适合在 二类环境中测量1000 VRMS器件，相对于接地的最大浮动电压 可以高达600 V 600 VRMS。
专业设计，让您的工作更轻松
直观操作
THS3000 手持式示波器系列拥有前面板布局及直观的用户界 面，仪器使用简便，缩短了学习时间，提高了效率。对第一次 设置或经常改变连接点的情况，THS3000 系列提供了单键自 动设置和自动量程功能，可以自动设置触发系统，调节垂直和/ 或水平示波器设置。
简便易用
明亮的彩色显示器可以简便地观察正在测量的信号。每个波形 都带有颜色编码，对应输入探头连接器、前面板选择装置按钮 及两端带颜色的各只探头的颜色。通过在设置过程中实现颜色 匹配，可以保证用户能够简便地识别波形。
为帮助用户完成设置，它以11 种用户可以选择的语言提供了 用户信息，包括英语、法语、德语、西班牙语、意大利语、葡 萄牙语、韩语、日语、简体中文、繁体中文和俄语。
灵活地传送数据
泰克 OpenChoice®桌面软件扩展仪器功能。
标配USB 端口，方便数据存储、数据传送和仪器控制。
THS3000 系列示波器在侧面板上标配一个USB 主控端口和一 个USB迷你端口，可以迅速简便地把仪器设置、屏幕图和波形 数据保存到U 盘上，或把数据直接传送到PC 上。THS3000 系 列标配泰 OpenChoice®桌面软件，可以把新的THS3000 系 列示波器集成到现有的测量系统中，利用数据采集、测量分析 和文件管理扩展功能。
用途广泛，便于携带，在您需要的地方工作
选配旅行工具箱(TK)版本包括一个硬面手提箱，用来存储仪器、附 件及笔记本电脑。
THS3000手持式示波器系列电池可连续工作7个小时，重仅4. 8 磅(2.2 公斤)，提供了最优异的便携能力。现在，实验室中测 量的数据可以方便地与现场测量的数据关联起来，这一切都在 一台仪器上完成。THS3000 系列满足IP41 等级标准，坚固耐 用，可以从实验室带到工业环境和现场环境中。选配的旅行工 具箱带有硬面手提箱和实用附件，可以安全方便地在路上携带 THS3000 系列。从实验室到现场，THS3000 手持式示波器系 列为您提供了一台多功能高性能仪器，可以用于各种工作环 境。
您可以依赖的性能
除行业领先的服务和支持外，每台THS3000 系列示波器都标 配三年保修，并带有可溯源校准标准证明。
