主要特点和优点

主要性能指标

• 27 GHz 和40 GHz 型号
• 一条微波分析仪通道
• 两条额外的300 MHz 通道
• -35 dBm - +10 dBm 功率范围
• 100 ps 单次时间分辨率
• 12 位/ 秒频率分辨率
• 25 ms (自动)或零 (手动) 采集时间
• 3 mV 或更好的电压分辨率
• 选配 1.5×10^–8
• /li>

测量吞吐量

• 到内存250 k 样点/ 秒数据传送速率 (可以存储多达3.75 M 样点)
• 通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速 率
• 每秒单独触发多达650 项测量

提供的功能和特点

• 自动测量: 频率, 周期, 比率, 时间间隔, 时间间隔误差, 脉宽, 上升时间/ 下降时间, 相角, 占空比, 最大电压, 最小电压, 峰 峰值电压
• 集成功率表
• 多参数显示
• 趋势图模式
• 测量统计模式
• 直方图模式
• 艾伦偏差
• 零死区时间频率/ 周期测量

连接

• 后面板提供了USB 设备端口和GPIB 端口，快速连接PC
• GPIB接口支持全面兼容SCPI的编程能力，并提供了仿真模 式，可以即插即用更换现有的ATE 系统
• 外部告警输入
• 10 MHz 参考振荡器输出
• 标配National Instrument 的LabVIEW SignalExpress^TMTE 限定版软件，连通工作台
• 选配TimeView^TM 调制域分析软件

三年保修

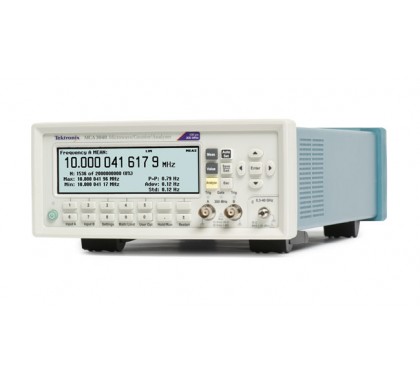

多功能精密测量工具

MCA3000 系列微波计数器的分辨率、速度和采集时间都要优 于当前市场上每一款微波计数器。MCA系列标配集成功率表， 在一台多功能仪器中提供了许多不同的功能。

MCA 系列拥有业内领先的频率和时间分辨率，标配深内存及 到内存每秒250 k 样点的快速数据传送速率。此外，多参数显 示功能可以与主要测量数据一起显示辅助测量数据，一目了然 地提供您需要的结果。由于业内最完善的分析模式，包括测量 统计、直方图和趋势图，您可以获得所需工具，迅速准确地分 析信号。

除了作为杰出的微波计数器外，MCA3000 系列还可以提供了 另外两个300 MHz 输入，可以作为通用定时器/ 计数器使用。

为高要求设计提供业内领先的性能

25 ms (自动)或零 (手动)超短采集时间及快速高分辨率频率或 功率测量对验证当前复杂设计至关重要。对校准和计量应用， MCA 通过稳定的内部OCXO 时基、低系统时间间隔A-B 误差 及高分辨率，提供了非常高的精度。

快速吞吐量，缩短测试时间

MCA 系列微波计数器提供了业内最优秀的吞吐量，与市场上 其它定时器/ 计数器相比，可以使测试时间缩短达90%。内存 中每秒可以存储多达250,000 个测量结果，还可以通过GPIB 或USB 接口，以块模式每秒传送多达15,000 个测量结果。

功率测量

通过集成功率表，MCA 系列使用一条连接，在任何支持的频 率上进行频率和功率测量。用户第一次能够以与频率相同的方 式，以数字形式和图形方式查看、收集和分析信号功率变化。由 于0.01 dBm @100ms测量时间分辨率和-35 dBm - +10 dBm 的宽功率范围，您可以灵活地实现广泛的功率测量应用。

业内唯一图形显示系统，分析被测设备

通过MCA 系列独特的显示功能，您可以从一条测试连接测量 同一个信号的多个参数。为了揭示信号质量问题，如漂移、间 歇性瞬态信号和稳定性，您可以使用MCA系列图形显示模式， 作为实时趋势图或直方图查看数据，也可以使用测量统计，追 踪信号参数怎样随时间变化。在单键分析模式下，您可以在定 时器/ 计数器的显示画面中快速了解设备的行为。

多参数显示

多参数显示


通过多参数显示，您可以读取与主要频率、时间、周期或相位 测量一起显示的重要的辅助测量值(如 V_max, V_min, V_p-p, 等等)。 您可以一目了然地查看所需信息，迅速评估设备的性能。

通过多达3 条输入通道，您可以测量不同信号之间的关系。例 如，您可以测量设备输入信号与输出信号之间的相位关系。同 时，您可以使用多参数显示功能，一目了然地读取其它关键参 数，如信号的测试频率和电压比(dB)。

测量趋势图

趋势图分析


根据测量情况，您的信号参数在不同时点之间可能会发生变 化。通过趋势图分析模式，您可以以图形方式绘制被测值随时 间变化的趋势图。

测量统计

测量统计


通过集成统计处理功能，您可以计算测量的平均植、标准偏差 和艾伦偏差，追踪测得的最小值和最大值，这一切只需按一个 按钮就可以完成。

测量直方图

直方图


如果想以图形方式查看一套测量的平均值和标准偏差，您可以 使用直方图功能，查看测量结果的分布情况。

选配调制域分析

泰克 TimeView^TM 软件


通过选配泰克TimeView^TM 软件(TVA3000)，MCA 系列产品变 成了高性能调制域分析仪。由于测量速度高(每秒高达250k 测 量)、存储深度大(高达3.75M 点)，它可以实时捕获快速频率变 化，然后使用TimeView 进行分析。这种完善的软件工具允许 远程控制仪器，使用选定图表分析和显示测量结果。例如，它 可以作为原始数据、统计直方图、波形图(就象使用示波器一 样)、或FFT频谱图显示结果。TimeView还允许分析调制参数， 如调制深度或调频指数。

专业设计，让您的工作更轻松

MCA系列微波计数器采用专门设计，使用简便，提供了您预期 泰克提供的熟悉操作。

直观操作

面向菜单的设置减少了出错风险。通过专用的及菜单驱动的前 面板按钮，您可以快速进入常用功能和参数，缩短设置时间。 例如，您只需按analyze 键，就能在统计模式、趋势图模式和 直方图模式之间切换。

自动设置功能

与泰克示波器类似，前面板上的Autoset 按钮将自动设置最优 触发电平和粘滞值，适应使用的实际信号。

轻松连接PC

您可以使用后面板上的GPIB或USB设备端口，连接PC。GPIB 接口以SCPI/GPIB 模式操作，即插即用代替现有的ATE 系统， 或简便地集成到大型测试系统中。在需要时，还可以对现有的 计数器/ 定时器使用仿真模式。

连通工作台，实现智能调试

通过专用泰克版National Instruments LabVIEW SignalExpress^TM 软件，您可以从MCA 系列微波计数器中简便地捕获、保存和 分析测量结果。每台MCA3027 和MCA3040 都标配免费的限 定版SignalExpress 软件，提供了基本仪器控制、数据记录和 分析功能。选配的专业版软件提供了200种内置功能，提供了 更多的信号处理、高级分析、扫描、极限测试和用户自定义步 长功能。

SignalExpress支持多种泰克工作台仪器*1，使您能够连接整个 测试平台。然后，您可以从一个直观的软件界面中访问每台仪 器提供的多功能工具。您可以自动进行要求多台仪器的复杂测 量，在更长的时间周期内登录数据，对多台仪器的数据实现时 间相关，简便地捕获和分析结果，所有这一切都从PC上完成。 只有泰克提供了由智能仪器组成的连通测试平台，简化和加快 复杂设计的调试工作。

您可以信赖的性能

除业内领先的服务和支持外，每台MCA 系列微波/ 计数器/ 分 析仪都标配三年保修。
