- 2 GHz, 1 GHz, 500 MHz, 350 MHz 四种带宽型号
- 一条或两条通道上高达10 GS/s的实时采样率,所有通道上高达5 GS/s 的采样率
- MultiView ZoomTM 高达250 M 点记录长度
- FastAcqTM 采集技术,>250,000 wfm/s 的最大波形捕获速率
- Fast
Frame TM分段存储器采集模式,>310,000波形/秒的捕获 - 标配10MΩ无源电压探头,提供了<4 pF电容负荷及500 MHz或1 GHz 模拟带宽
- 16 条数字通道(MSO 系列)
- 用户可以选择带宽限制滤波器,改善低频测量精度
- 众多集成的高级触发功能
- 简便易用功能
- Wave Inspector® 控制功能,轻松导航和自动搜索波形数据
- MyScope® 自定义控制窗口和鼠标右键菜单,提供了杰出的
- 53 种自动测量、波形直方图和FFT 分析,简化波形分析
- TekVPI® 探头接口支持有源探头、差分探头和电流探头,自动设定量程和显示单位
- 10.4 英寸(264 mm)明亮的XGA 彩色显示器,带触摸屏
- 体积小,重量轻-仅厚8.12 英寸(206mm),重不到15 磅(6.7 公斤)
- 六个USB 2.0 主控端口,前面板两个,后面板四个,迅速简便地存储数据、进行打印及连接USB 外设
- 后面板上提供了USB设备端口,简便地连接PC或通过适配器进行GPIB 控制
- 集成10/100/1000BASE-T 以太网端口,用于连接网络;视频输出端口把示波器显示画面导出到监视器或投影仪上
- Microsoft® Windows 7 64 位操作系统,简便连接及集成到用户环境中
- 满足LXI Class C 标准
- 混合信号设计和分析(MSO 系列)
- 并行总线自动触发、解码和搜索
- 每条数字通道单独设置门限
- MagniVuTM 高速采集技术,在数字通道上提供了60.6 ps 的精细定时分辨率
- 选配串行触发和分析功能
- I2C、SPI、RS-232/422/485/UART 和USB 串行总线自动触发、解码和搜索
- CAN 和LIN 串行总线自动解码及车载网络监测
- 选配特定技术分析
- 多种软件解决方案,为以太网和USB 2.0一致性测试、抖动、定时、眼图、电源和DDR存储器总线分析和宽带RF提供了
- 内置专业知识
- 极限和模板测试,迅速了解信号特点
-
-
-
-
-
-
- 怎样选择有毒有害气体检测仪?美国英思科气体检测仪哪家代理?
- 美国英思科MX4气体检测仪和M40气体检测仪有什么区别?
- 美国英思科MX4气体检测仪和M40气体检测仪有什么区别?
- 美国英思科mx4的特点?美国英思科mx4是北京宏昌信科技代理吗?
- 英思科mx6
- 气体检测仪一直报警
- 气体检测仪检测甲醛超标
- 气体检测仪怎么使用
- 硫化氢浓度安全标准
- 氧气检测仪使用方法
- 可燃气体用什么表示
- 污水管道气体检测仪
- 气体检测仪英思科
- 气体检测仪一直报警怎么处理
- 气体探测器
- 手持气体检测仪使用说明书
- 便携式多种气体检测仪品牌
- 气体检测仪说明书
- 四合一气体检测仪氧气故障
- 英思科四合一气体检测仪M40氧气无显示
- 英思科四合一气体检测仪M40氧气检测一直报
- 英思科四合一气体检测仪充电器
- 英思科四合一气体检测仪充电器
- 英思科四合一气体检测仪氧气不显示
- 英思科四合一气体检测仪厂家
- 英思科四合一气体检测仪m40
- 英思科四合一气体检测仪的传感器
- 英思科四合一气体检测仪M40氧气检测不准怎…
- 英思科气体报警器冲不了电
- 英思科气体报警器故障代码
概述
主要性能指标

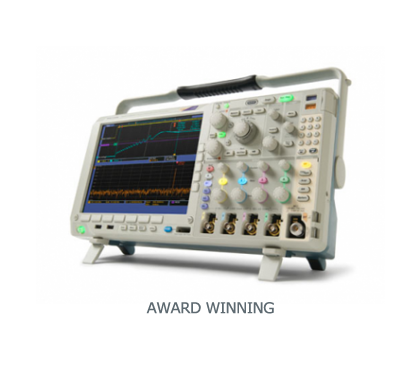

MSO/DPO5000混合信号示波器系列拥有高达2 GHz的带宽和10 GS/s的采样率,提供了经济而又功能强大的基于Windows®的示波器。它提供了十几种不同的应用软件,您可以使用一台仪器测试多种不同的应用。泰克独有的功能如Fast Acq®和DPX®技术及杰出的触发套件,可以迅速发现其它示波器漏掉的间歇性事件。再加上完善的分析工具和创新的Wave InspECtor®控制功能,MSO/DPO5000系列为您简化和加快复杂设计调试提供了所需的多功能工具。
功能 |
优点 |
4条模拟通道和16条数字通道 | 在一台仪器上分析模拟信号和数字信号,在系统级调试复杂的设计。 |
FastAcq,支持数字荧光显示 | 泰克专有的FastAcq™技术,迅速发现毛刺和偶发事件。>250,000波形/秒的最大捕获速率,快速显示难检异常事件。 |
一套完整的触发功能 | 350多种触发组合,包括建立时间/保持时间触发、串行数据包触发和并行数据触发,迅速捕获异常信号。 |
Wave Inspector®控制功能 | 简便地搜索、标记和导航长记录长度,找到事件发生的所有时点。 |
内置分析工具 | 53种自动测量、测量统计、直方图和高级波形数学运算,分析设备。 |
并行总线触发和分析(MSO系列) | 自动触发、解码和搜索功能,迅速调试并行总线。高达60.6 ps的定时分辨率,捕获快速跳变。 |
串行触发和分析选项 | 自动触发、解码和搜索功能,迅速调试常见串行总线– I2C, SPI, RS-232/422/485/UART, USB2.0。 |
应用软件包 | 标配抖动和眼图分析及十几种电源分析、存储器分析等选配软件包,把示波器转换成专用应用仪器。 |
低电容无源电压探头 | 标配4只探头,提供了业内最佳的4pF电容负荷,保证准确测量。 |
