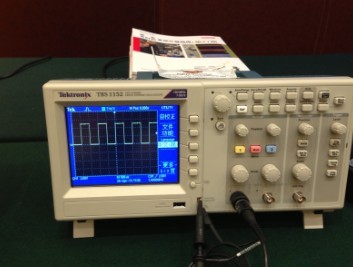

TBS1102 示波器
|
型号
|
TBS1022
|
TBS1042
|
TBS1062
|
TBS1102
|
TBS1152
|
|
显示器(QVGA LCD)
|
TFT
|
TFT
|
TFT
|
TFT
|
TFT
|
|
带宽*
|
25MHz
|
40MHz
|
60MHz
|
100MHz
|
150MHz
|
|
通道
|
2
|
2
|
2
|
2
|
2
|
|
外部触发入
|
所有型号标配
|
||||
|
每条通道上的采样率
|
500MS/s
|
500 MS/s
|
1.0GS/s
|
1.0GS/s
|
1.0GS/s
|
|
记录长度
|
所有型号上所有时基2.5k 点
|
||||
|
垂直分辨率
|
8 位
|
||||
|
垂直灵敏度
|
所有型号上2 mV - 5 V/div，支持校准后微调
|
||||
|
DC 垂直精度
|
所有型号上± 3%
|
||||
|
垂直缩放
|
垂直放大或压缩实时波形或停止后的波形
|
||||
|
最大输入电压
|
300 VRMS CAT II; 在100 kHz 以上时以20 dB/decade 速率下降，在3 MHz 时降到13Vp-p AC
|
||||
|
定位范围
|
2 mV to 200 mV/div +2 V
>200 mV to 5 V/div +50 V
|
||||
|
带宽限制
|
所有型号上20 MHz
|
||||
|
输入耦合
|
所有型号上AC, DC, GND
|
||||
|
输入阻抗
|
1 MΩ并联 20 pF
|
||||
|
时基范围
|
5 ns to 50 s/div
|
5 ns to 50 s/div
|
5 ns to 50 s/div
|
2.5 ns to 50 s/div
|
2.5 ns to 50 s/div
|
|
时基精度
|
50 ppm
|
||||
|
水平缩放
|
水平扩大或压缩实时波形或停止后的波形
|
||||
|
I/O 接口
|
|||||
|
USB 端口
|
前面板上的USB 主控端口支持U 盘设备
仪器背面的USB 设备端口支持连接PC 及所有兼容PictBridge 的打印机
|
||||
|
GPIB
|
选配
|
||||
|
非易失性存储器
|
|||||
|
参考波形显示
|
2 个2.5k 点参考波形
|
||||
|
不使用U盘时波形存储
|
(2) 2.5k 点
|
(2) 2.5k 点
|
(2) 2.5k 点
|
(2) 2.5k 点
|
(2) 2.5k 点
|
|
最大U 盘容量
|
64 GB
|
||||
|
使用U 盘时波形存储
|
每8 MB 存储96 个或以上参考波形
|
||||
|
不使用U 盘时的设置
|
10 个前面板设置
|
||||
|
使用U 盘时的设置
|
每8 MB 存储4000 个或以上前面板设置
|
||||
|
使用U 盘时的屏幕图
|
每8 MB 存储128 个或以上屏幕图(图像数量取决于选择的文件格式)
|
||||
|
使用U 盘时全部保存操作
|
每8 MB 支持12 个或以上全部保存(Save All)操作
一次全部保存操作会产生3-9 个文件(设置, 图像, 外加每个显示的波形一个文件)
|
||||
