MSO2024B 混合信号示波器系列提供高达 200 MHz 的带宽和 1 GS/s 采样率，MSO2024B的价格带给您高级调试功能。MSO2024B通道数多达 20 个，您只需一台设备即可分析模拟和数字信号。

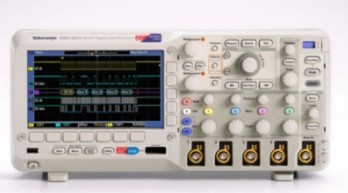

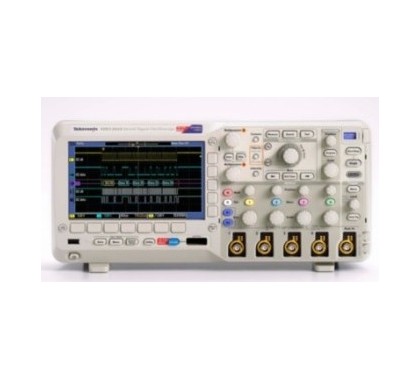

MSO2024B 混合信号示波器
关键性能指标
- 200、100、70 MHz 带宽型号
- 2 条模拟通道和 4 条模拟通道型号
- 16 条数字通道（MSO 系列）
- 全部通道均实现 1 GS/s 采样率
- 所有通道上的记录长度均为 1 兆点
- 最大波形捕获速率 5,000 wfm/s
- 高级触发套件
易用性
- Wave Inspector® 控件能够轻松浏览和自动搜索波形数据
- FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
- 29 种自动测量功能及 FFT 分析，简化波形分析
- TekVPI® 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
- 7 英寸（180 毫米）宽屏 TFT-LCD 彩色显示器
- 体积小、重量轻 – 厚度仅 5.3 英寸（134 毫米），重量仅 7 磅 14 盎司（3.6 千克）
- 5 年保修
连接能力
- 前面板配有 USB 2.0 主控端口，存储数据便捷
- 后面板配有 USB 2.0 设备端口，与 PC 连接或连接兼容 PictBridge® 打印机直接打印都十分方便
- 选配 10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
- I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自动串行触发、解码和搜索选项
混合信号设计和分析（MSO 系列）
- 自动触发、解码和搜索并行总线
- 多通道建立时间和保持时间触发
|
型号
|
模拟带宽
|
采样率
|
记录长度
|
模拟通道
|
数字通道
|
|
DPO2002B
|
70 MHz |
1 GS/s |
1 M 点 |
2
|
-
|
|
DPO2012B
|
100 MHz |
1 GS/s |
1 M 点 |
2
|
-
|
|
DPO2004B
|
70 MHz |
1 GS/s |
1 M 点 |
4
|
-
|
|
MSO2002B
|
70 MHz |
1 GS/s |
1 M 点 |
2
|
16
|
|
DPO2022B
|
200 MHz |
1 GS/s |
1 M 点 |
2
|
-
|
|
DPO2014B
|
100 MHz |
1 GS/s |
1 M 点 |
4
|
-
|
|
MSO2012B
|
100 MHz |
1 GS/s |
1 M 点 |
2
|
16
|
|
DPO2024B
|
200 MHz |
1 GS/s |
1 M 点 |
4
|
-
|
|
MSO2004B
|
70 MHz |
1 GS/s |
1 M 点 |
4
|
16
|
|
MSO2022B
|
200 MHz |
1 GS/s |
1 M 点 |
2
|
16
|
|
MSO2014B
|
100 MHz |
1 GS/s |
1 M 点 |
4
|
16
|
|
MSO2024B
|
200 MHz |
1 GS/s |
1 M 点 |
4
|
16
|
