ETCR010-开合式高精度漏电流传感器-无损检测设备_空气质量检测仪

一．产品简介

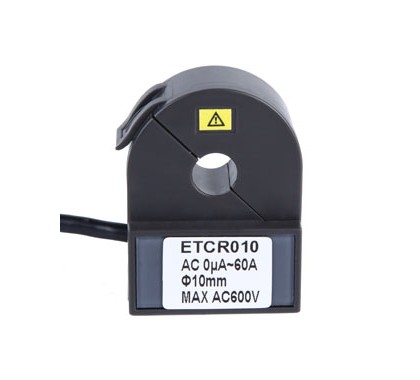

　　ETCR010开合式高精度漏电流传感器适用于高精度的交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用最新CT技术，双层屏蔽、开合式设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

　　ETCR010开合式高精度漏电流传感器其铁芯选用特殊合金，采用最新磁性屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。

二．技术规格

功能	交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等检测
检测方式	开合式CT
开合尺寸	φ10mm(可以穿心通过≤10mm的导线)
量程	0～60A AC
分辨率	1uA AC
精度等级	±1.0%FS (23℃±2℃，70%RH以下，导线处于钳口中心位置)
匝比	800:1(可以根据需要定做)
相位误差	≤2°(50Hz/60Hz；23℃±2℃)
参考负载	RL：0～600mA≤300Ω；0～6A≤30Ω；0～60A≤3Ω；
屏蔽	有屏蔽层，适用于复杂的干扰环境
输出方式	电流感应输出，可以外接RL取电压。
输出接口	标准φ3.5mm音频插头(或留线头或标准万用表笔香蕉插头或BNC头)
输出线长	2m
电场干扰	有屏蔽层，外电场100A靠近10mm时约5mA
导线位置	被测试导线处于钳口的中心位置
频率	45Hz～60Hz(测试大电流时)
频率特性	10Hz～100KHz
线路电压	AC 600V以下线路测试
外形尺寸	53mm×42mm×28mm
质量	约125g
工作温湿度	-20℃～50℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
绝缘强度	AC 2kV/rms(铁心与外壳之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V)
随机附件	传感器：1件
