一．简介

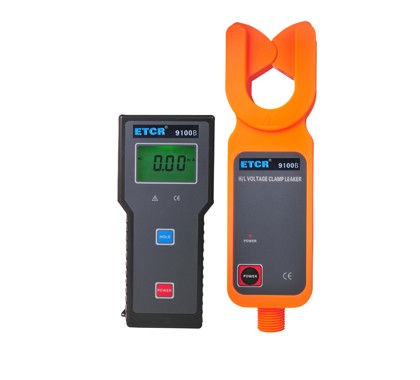

ETCR9100B无线高压钳形漏电流表突破传统结构，专为在线测量高压线路的漏电情况、判断氧化锌避雷器的运行情况。采用最新CT及屏蔽技术，由专用高压检测仪配高压绝缘杆组成，配备无线接收器，能直线30米内接收被测数据。若不使用绝缘杆，还可以当作高精度低压钳形漏电流表、电流表使用，能准确测出0.01mA的漏电流或电流。

ETCR9100B无线高压钳形漏电流表钳头与引导区创新的一体化设计，确保了常年无间断测试的高精度、高可靠性、高稳定性。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

ETCR9100B无线高压钳形漏电流表连接绝缘杆，可用于60KV（裸线35KV）以下的高压线路漏电流测量，在线电流测量，判断氧化锌避雷器是否受潮或运行不良，仪表还具有峰值保持、数据保持、数据存储、无线传输等功能，其专用高压钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行漏电检测和野外电工作业等。

ETCR9100B无线高压钳形漏电流表可作为高低压电流互感器变比测试仪、氧化锌避雷器测试仪使用。即分别测出电流互感器一二次回路的电流，再计算得出电流互感器的变比或折算变比。注意：由于投入运行后的避雷器泄漏电流应小于500uA，所以可以根据测试避雷器的漏电情况来判断避雷器的运行情况，若实测避雷器泄漏电流过大，超过500uA，若排除系统电压过高，则避雷器可能有污渍或受潮或老化，漏电流越大，有污渍或受潮或老化就越严重。

二．技术规格

功能	高低压交流漏电流、电流在线测试；氧化锌避雷器受潮或老化在线判断；电流互感器变比间接测试
电源	DC6V 碱性干电池（1.5V AAA×4）
测试方式	钳形CT，积分方式
传输方式	无线传送，直线传输最大距离约30m
显示模式	4位LCD显示，背光功能，适合昏暗场所
LCD尺寸	47mm×28.5mm
仪表尺寸	高压检测仪宽高厚：68mm×245mm×40mm 接收器：宽高厚75mm×170mm×30mm
钳口尺寸	φ33mm
采样速率	2次/秒
测量范围	AC 0.00mA～600.0A（50/60Hz自动）
分辨率	10uA
换档	0.00mA～600A全自动换档
测试精度（23℃±5℃，80%RH以下）	0.00mA～100.0A: ±1%±5dgt
测试精度（23℃±5℃，80%RH以下）	100.0A～600.0A: ±2%±5dgt
数据存储	99组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满
PEAK保持	自动保持高处的测试值，通常测试模式下按PEAK键， PEAK灯亮，即开启PEAK保持功能，再按PEAK键取消此功能
线路电压	60KV（裸线35KV）以下线路测试（带绝缘杆操作）
数据保持	通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消
数据查阅	“MR”符号指示，能上下翻阅所存数据
溢出显示	超量程溢出功能：“OL A”符号显示
无信号指示	当接收器没有收到发射信号时动态显示“no- -”符号
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于4.8V时，电池电压低符号“ ”显示，提醒更换电池
仪表质量	检测仪：335g（含电池），仪表总质量：2.5Kg（含绝缘杆和电池）
工作温湿度	-20℃～40℃； 80%Rh以下
存放温湿度	-20℃～60℃； 70%Rh以下
干扰	无315MHz、433MHz同频信号干扰
绝缘杆尺寸	φ32mm，1m/节（5节）
绝缘强度	第5节绝缘杆与高压检测仪外壳间：AC 100kV/rms；高压检测仪外壳与铁心间：AC1000V/rms
结构	防滴漏Ⅱ型
随机附件	钳表：1件；接收器：1件；仪表箱：1件；绝缘杆（1米）：5个；电池（碱性干电池AAA）：8个
