超高速存储记录仪
*2.选用/HD0或/HD1选件时

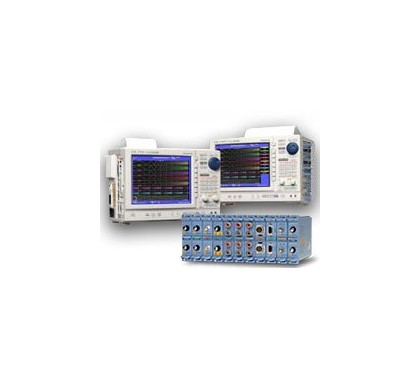

DL850示波记录仪系列是模块化的波形记录仪器，可以同时测量电压、电流、应变、加速度等多种信号。DL850系列具有高速采样、高绝缘耐压、多通道测量等优点，为节能领域的设备开发、评估和质量控制提供强有力的支持。
测量越来越快的变频器信号
高速(100MS/s)、高分辨率(12位)、1kV绝缘测量。*YOKOGAWA的isoPRO技术提供最高的速度和业界领先的绝缘性能。通过以节能为目的的isoPRO核心技术，为追求高电压、大电流和高速动作的高效变频器开发提供了有力的保障。
实例 – 测量变频器输出
以足够高的时间分辨率精确测量变频器的上升波形，也可以确认过冲是否过大。 |
高速&高耐压绝缘技术 | |
 |
通过高速光纤传输，模块实现了高速ADC时钟和数据绝缘。 720210高速100MS/s 12位绝缘模块(主机中最多可安装4个模块。) |
 |
|
未能捕捉到真实的上升波形
|
准确捕捉到上升波形
|
DL850拥有15种独特的插入式模块，几乎可满足任何测量任务。
DL850除了向后兼容DL750的所有测量模块外，又在产品线中增加了四个新的模块。自由组合这些模块后，不管是微弱电压到高速、高压信号都可测量。
|
|
|
更先进 – 更多的测量点 – 最多128 CH的电压输入和128位的逻辑输入
使用16-CH电压输入模块(扫描型*)时，即使16个通道全部使用，也能以10kS/s的采样率进行测量。使用8个输入模块插槽，DL850可执行128CH的电压测量。逻辑输入模块能够以高达10MS/s*的速度，测量从TTL电平到高电压接点闭合的所有信号。通过八个逻辑模块，DL850可以监视并执行128位的逻辑测量。
实例：测量多输出电源
家用电子产品的电源输出数量较多，需要控制各个输出之间的顺序。使用多通道模块，就不再局限于电压测量，只要一台仪器就可以完成从PC控制信号到AC风扇动作、每个部件的温度，从低速至高速信号的所有测量。 |
Ch 1：AC输入电压 Ch 6：电源电压 Ch 2：基准电压 Ch 3：复位信号  Ch 1：风扇运转 16位逻辑：控制信号 4位逻辑：串行通信
|
 |
以高采样率捕捉耐久性测试中的突发现象 – 双捕获功能
进行耐久性测试时，为能把握长时间的趋势数据，通常以低采样速率采集趋势数据。但突发的高速瞬时现象，需要用高采样率来捕捉。通过“双捕获”功能，可以采用不同的采样速率进行记录，以解决此问题。
汽车以及其它交通运输工具的部件对可靠性的要求非常高。在不同温度环境下执行连接器的振动试验时，“双捕获”功能将发挥作用。
