一．简介

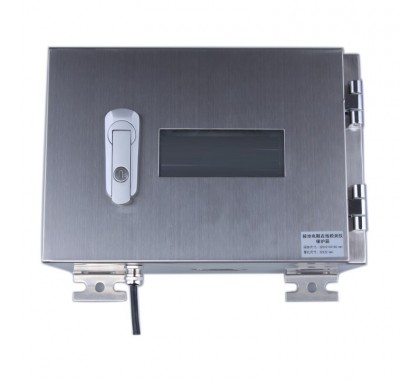

　ETCR2800C多功能非接触式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术应用”的又一高新技术产品，检测仪采用耐候性材料制造，耐温、耐寒、防腐、防火，检测仪结构严密坚固防雨、防尘可安装在户外使用。检测仪采用非接触测量技术，安全可靠，安装简易，接地引下线直接穿过检测仪穿孔，绝不影响防雷接地效果和设施的正常运行。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。

　ETCR2800C多功能非接触式接地电阻在线检测仪配置显示屏和报警灯，可随时观察接地电阻值，可设置报警临界值，当接地电阻值大于设定临界值时，报警灯将闪烁。适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；铁路设施接地；建筑接地、电气设备接地等等。检测仪工作时无需自检、配有RS232+RS485接口可实现实时检测、远程监测。

　ETCR2800C型可以通过LCD直接显示被测值，还可以通过检测仪设置报警临界值，具有声光报警指示，非常适合于无需组建网络时独立安装使用。

二．技术规格

功能	回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测。
电源	6VDC～9VDC，50mA Max.
电阻量程	0.01Ω～200Ω
分辨率	0.001Ω
显示范围	0.00Ω～500Ω
精度	±2%rdg±3dgt(20℃±5℃，70%RH以下)
地线穿孔尺寸	60mm×30mm，闭口式(可以穿过60mmX4mm扁钢或外径Ф30mm电缆)
溢出指示	显示值大于500Ω时，系统软件和LCD显示“OLΩ”符号
连接线	1条，长1米(5芯屏蔽线)
接线标识	红/棕色---电源输入正；黑色---电源输入地；蓝色---RS485信号正；灰色---RS485信号负；白---屏蔽地； (电源输入地与屏蔽地可以短路连接)
通讯方式	有线网络：RS232、RS485通信协议无线网络：RS232、RS485、GSM通信协议
报警指示	检测仪声光报警和系统软件报警指示
报警设置	检测仪面板设置，系统软件设置
数据显示	4位LCD直接显示，系统软件显示
LCD尺寸	47mm×28.5mm
外形尺寸	175mm×170mm×130mm
安装螺丝孔尺寸	Φ8mm
质量	960g
工作温湿度	-20℃～55℃；20％RH～90％RH
温湿度误差	不超过5%
换档	全自动换档
地线干扰电流	应避免
外部磁场	＜40A/m
外部电场	＜1V/m
单次测量时间	约0.5秒
功耗	50mA Max.
安装	地线穿心通过检测仪中心孔
防护等级	电路板、传感器完全封闭
安装要求	避免雨淋、防水浸安装
供电方式	外部提供电源或太阳能电池板加蓄电池供电
