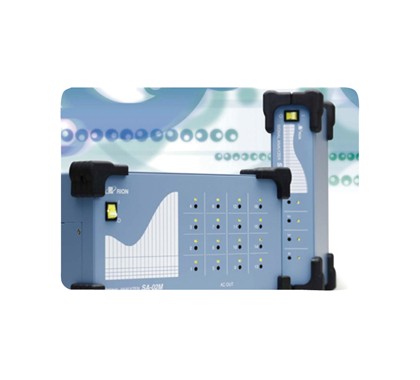

RION SA-02时域波形

显示采样数据(FFT分析点数)的时域波形,当进行时域波形记录时,能显示出整个记录周期的波形，也能对来自记录波形的各种参数作附加处理。

RION SA-02FFT分析

当一个似乎有不规则图象的复合信号用快速傅立叶变换（FFT）进行分析时，能识别出一些特征。这种技术对于检查音频信号特别有效并广泛地应用于声学和振动信号分析，例如对汽车和家用电器作质量评估和对预示问题不寻常声音作检测等等应用

RION SA-02时域波形记录

此项功能容许在个人计算机的内存中存储时域波形。所获得的记录时间取决于个人计算机的存储能力、通道数和频率量程。

SA-02功率谱图和倍频程图

用功率谱和倍频带分析结果，时间能在水平轴上描绘出并用不同的颜色能在垂直轴上描绘出声级电平和频率。

SA-02传递函数和相干函数

传递函数指示为在频率范围内输入信号和输出信号两者间的比率。它显示为振幅和相位。相干函数决定了在频率范围内两种信号间的相似性。它表示为0和1两者之间任一数字值。就一个给定频率而论，当此值接近0时两种信号间的相关性是低的。趋向接近1的较高值指示两种信号间的相似性。相干函数用来评估传递函数结果。它对于S/N比率测量和声源影响比率的确定等应用是有效的

RION SA-02倍频带分析

一个倍频程规定为频率比为1/2的两点间的间隔。因此，一个倍频带宽滤波器应是此处上限频率为下限频率双倍的滤波器。当用于评估噪音级或者振动级而进行分析和采取对策时，通常采用倍频带滤波器（1/1倍频程，1/3倍频程，1/12倍频程）提供对人们感觉力相关性。

RION SA-02重迭显示

一些FFT分析结果能在显示屏上有层次地显出。这对于判断条件前后或者对数据进行可视的及格和不及格评估非常有效的。

应遵守的标准

1/1、1/3倍频带滤波器：IEC 61260 Class 1（JIS C 1514 Class 1），WEEE Directive，RoHS Directive，Chinese RoHS Directive

通道数

连接件

SA-02A4
SA-02M
8通道
12通道
16通道
最多为32通道（采用二个SA-02M）

种类
最大输入电压
输入阻抗
CCLD
输入耦合

TEDS

4通道
4通道（标准）
（备有一个SA-2E4装置）
（备有二个SA-2E4装置）
（备有三个SA-2E4装置）

BNC（同轴电缆接插件）×通道数
±20V
100kΩ
4mA,24V(分别为每个通道作接通/断开设置) AC/DC(分别为每个通道作设置)
0.05Hz(-30 dB,60 dB/oct, 用于AC耦合)

与 TEDS传感器相适应

模拟(信息)滤波器（每个通道）

残留噪音

串音
超载电平

频率加权滤波器（每个通道）
高通滤波器(HPF)：OFF/20 Hz(-1.0 dB,18 dB/oct)
低通滤波器(LPF)：OFF/1 kHz(-1.0 dB,18 dB/oct)/
20 kHz(-1.0 dB,18 dB/oct)
频率加权特性 OFF/A/C(只是当HPF和LPF都断开时才能获得A和C)(A和C特性应和JIS C 1509-1,Class 1相一致)

-85 dB或者以下(全通电平,0 dB量程)
-105 dB或者以下(全通电平,-40dB量程)
-105 dB或者以下(1/3倍频程,0 dB量程, 1 kHz频带)
量程全标度中的 2dB

A/D转换器

采样频率

所有通道同时取样
24 比特Σ-Δ式转换器
102.4 kHz

分析频率
分析点数
重叠比
时间窗口功能

100 Hz/200 Hz/500 Hz/1 kHz /2 kHz /5 kHz /10 kHz /20 kHz /40 kHz
64/128/256/512/1024/2048/4096/8192/16384/32768
0%/50%/75%/87.5%/93.75%
矩形/汉宁/平顶/指数/力指数

处
理
功
能

分析频带范围
所用通道数
分析方式
1/1
1/3
1/12
*取决于每个装置所用通道数
时间加权特性(每个信道)
处理功能
线性平均
最大值保持
最大值保持方式
频带
全通

0.5 Hz～16 kHz
0.4 Hz～20 kHz
0.36 Hz～22 kHz, 0.36 Hz～11 kHz, 0.36 Hz～5.5 kHz

1 ms/10 ms/35 ms/125 ms (F)/630 ms (VL)/1 s (S)/10 s

处理时间1～3600秒，从滤波器输出波形直接计算。
监控并保持每个样品的瞬时值。

为每个频带进行监控和保持。
全通频带最大值被监控并且在那一点所有频带的最大值被保持下来。

窗口数目
FFT分析
倍频带分析

2/4/6/12/16/32
显示出用FFT计算的功能。（取决于FFT分析功能）
显示出1/1、1/3和1/12倍频带分析结果和处理结果。

文件输入/输出
试验参数文件
数据文件

JPEG文件
复制功能

设置能保存到一个文件和从此文件下载。
分析数据能以CSV格式保存到一个文件和从此文件下载。


图表能以JPEG格式保存到一个文件。
一个规定的图表或者整个窗口能被复制到剪贴板上。

AC输出连接件
方式
输出阻抗
输出电压
输出信号
触发器输入连接件
方式
输入信号
旋转脉冲输入连接件
方式
输入信号
输入阻抗
H-L阈
脉冲测量方法
测量范围
数据保存周期

LAN连接件
底盘同步连接件

直径为2.5CM的mono mini jack（微型单插座）×通道数
600 Ω
1 Vrms(在输入量程全标度点处)
在输出前通过模拟滤波器发送。

直径为2.5CM mono mini jack（微型单插座）一个
开式集电极供给的5 V输入，TTL电平阈

BNC一个
旋转脉冲，0～10 V
100 kΩ
1～4 V，以步长为0.1-V在变化
用12.5 MHz采样周期地测量
30～600，000脉冲/分
时间波形传递方式：A/D转换器的采样频率；倍频程方式：
每隔100毫秒



RJ-45一个，100 Base-TX
RJ-45一个，电缆长50厘米（仅SA-02M型号有）

校准和工程单位
校准
打印

根据连接上的传感器的灵敏度，能校准分析结果读出或者选择工程单位
用校准值或者校准信号
能打印出规定图表或者整个窗口

供给电源
电压范围
功率消耗

采用NC-99型

AC适配器供电，没有安装任选件

NC-99型AC 适配器（提供件）
9～15 V DC
SA-02A4：大约为30 VA
SA-02M（安装有4通道）：大约为30 VA
SA-02M（安装有8通道）：大约为40 VA
SA-02M（安装有12通道）：大约为50 VA
SA-02M（安装有16通道）：大约为60 VA

温度：0～40゜C
最大湿度：90%（没有冷凝现象）

SA-02 安装CD盘
AC适配器
连接到个人计算机用的LAN电缆
USB保护键

SA-02A4
SA-02M

58（H）×260（W）×210（D）mm(没有突出部分和橡胶底部)
151（H）×290（W）×249（D）mm没有突出部分和橡胶底部)

SA-02A4
SA-02M
安装有4通道
安装有8通道
安装有12通道
安装有16通道

大约为2.5 kg

大约为5.4 kg
大约为5.9 kg
大约为6.3 kg
大约为6.8 kg
