VM-2004轴承诊断及振动分析仪

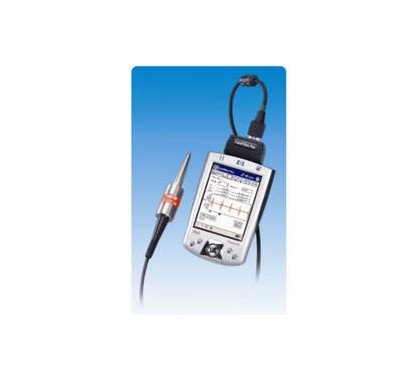

日本 IMV公司原装迷你型、多功能、低价位振动分析仪VM-2004测振仪，重280克，可同时测量多个振动数据：加速度值、速度值、位移值、包络值及高频值，当发现机器出现异常时，能进行时域波形分析、FFT频率分析、包络分析，找出产生故障的原因或部位。
　　 VM-2004测振仪内置三种诊断标准，可立刻回答现场人员最关心的滚动轴承工作状态及振动超限情况，分析故障的严重程度。

　　VM-2004测振仪能保存测试数据，作数据采集器使用，可存几千组测试数据，根据需要，可回放再分析，作一台磁带记录仪使用。
　　 VM-2004测振仪是一台流行的多功能 PDA 掌上电脑，具有地址薄、计算器、日程表、开支记录、电子邮件、记事薄、工作清单等功能，可单独使用，随身携带。

《VM-2004测振仪软件功能》

用户测量结果可传输到计算机，可和PC机同步
建立档案，数据通讯。
时频谱分析，频谱分析，趋势分析
打印报表，状态判断


下图：VM-2004测振仪振动评估		下图：VM-2004测振仪轴承评估



VM-2004测振仪设备点检采集管理系统	VM-2004测振仪《时频分析采集管理系统》	VM-2004测振仪时频分析采集管理系统

VM-2004测振仪技术性能指标

振动探头：加速度探头 VP-2001A(可选购VP-2001V速度探头)
灵敏度：　 2.0Mv/(m/s 2 ) 谐振频率：25KHz
最大加速度：500m/s 2 最大输出电压：±1V
使用温度：　–20～60℃，重量：70克
测量范围：　加速度： 10Hz～10kHz，速度：10Hz～1kHz，位移：10Hz～150Hz
(频率) 包络检波： 2K～15kHz的DC～1kHz包络检波，高频加速度：7k～20kHz，　　　　　　　　　高频加速度包络处理：100Hz～20kHz
量程：
　　加速度：三个量程，误差小于 1±%；包络值：0～5(m/s 2 )；
　　高频加速度：0～50(m/s 2 )；
　　高频加速度包络处理：0～500(m/s 2 )；固定或自动量程
　　速度：三个量程，误差小于1±%；0～5(mm/s)、0～50(mm/s)、0～
　　　　　　 500(mm/s)；固定或自动量程
　　位移：三个量程，误差小于1±%；0～0.1(mm p-p )、0～1(mm p-p )、
　　　　　　 0～10(mm p-p )；固定或自动量程

VM-2004测振仪分析方式

频率范围：加速度： 76.8kHz、速度，位移：19.2kHz
振动测量：可选择单个或同时测量
判别标准： ISO-10816[JIS-B-0906]标准；IMD标准
波形测量：测量时间 =0.1，0.2，0.5，1，2，5秒；触发功能(满量程的%)；
波形再生功能(只对加速度有效)
FFT分析：　分析频谱线=400、800、1600；触发功能(满量程的%)；显示5个最大
峰值
存贮功能：存贮测量值的信息 (机器名称、机器编号、测点名称、测点编号、测
量方向、备忘、测量日期、测量状态等)；振动值：1000个，时域波形
：2000kB；FFT波形：200个
环境条件： 0～45℃，30～90％RH
电源：　　5节7号电池
主机尺寸： 12(H) × 7.5(W) × 1.6(D)cm
总重量：　约280克

VM-2004测振仪测振仪标准配置

1. VISOR PDA掌上电脑(包括电池、皮套、微机通讯电缆线) 一台
  2. CardVibro VM-2004测振仪振动分析仪             　　一台
  3.振动探头VP-2001A(包括长探杆、电缆线、磁铁) 　　　一个
  4.专用仪器箱　　　                                  一个
  5.英文说明书　　　　　　　　　　　　　　　　　　　一套
  6.管理及分析软件　　　　　　　　　　　　　　　　　　一套
  7.中文说明书　　　　　　　　　　　　　　　　　　　　一套
  8.故障诊断实例
