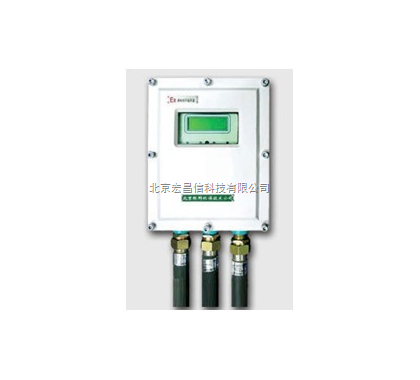

YL-3型超声波明渠流量计-建筑仪器

YL-3型超声波明渠流量计与国际明渠流量测量委员会的统一标准规定的标准堰槽配合使用，用来测量明渠(或具有自由水面的暗渠)中水的流量。仪器采用超声波通过空气，以非接触的方式测量明渠内堰槽前指定位置的水位高度，再根据标准规定的液位流量计算方法及公式计算出水的流量。适用于水利、水电、环保以及其他各种明渠条件下的流量测量，尤其适用于有粘污、腐蚀性污水的流量测量。

一、用途

YL-3型超声波明渠流量计与国际明渠流量测量委员会的统一标准规定的标准堰槽配合使用，用来测量明渠（或具有自由水面的暗渠）中水的流量。仪器采用超声波通过空气，以非接触的方式测量明渠内堰槽前指定位置的水位高度，再根据标准规定的液位流量计算方法及公式计算出水的流量。适用于水利、水电、环保以及其他各种明渠条件下的流量测量，尤其适用于有粘污、腐蚀性污水的流量测量。

仪器的传感器分为防爆型和非防爆型两种，非防爆型传感器用于无防爆要求的场合，防爆型传感器用于要求防爆的场合。仪器的二次表无防爆功能。

1. YL-3型超声波明渠流量计能与各种具有固定水位——流量关系的量水堰槽配合使用，测量明渠中水的流量。所有标准堰槽的液位——流量关系曲线全部固化在仪器内部，安装时只须设置为实际堰槽即可。

2. 图形化点阵液晶显示。交互式人机界面，全部汉化，操作方便。

3. 可显示瞬时流量、累积流量、实时时钟、仪器累计运行时间。瞬时流量最小测量值为0.001升/秒，最大测量值为9999升/秒， 8位累积流量最大值为99999999m³。

4. 仪器可当做非接触式液位计使用，仪器内设有上下限报警继电器。继电器触点容量为36V，0.2A。

5. 仪器具有4mA~20mA远传电流输出，电流输出可设定为与流量或液位成线性关系。

6. 仪器具有流量比例输出信号。仪器内设一继电器，可根据设定的比例值，输出继电器闭合信号，每次闭合时间为32ms。这个信号可与水质采样器连接，方便构成按流量比例采样系统。

7. 仪器具有存储功能。可保存512组数据，数据存储间隔可设定，供报表打印使用。数据存储器为NOVRAM，仪器断电后数据可保存10年。

8. 仪器内设置硬时钟，硬时钟自备供电系统，停电不影响时钟运行。

9. 仪器的传感器分为防爆型及非防爆型两种。

10.传感器内装有信号预放大电路，使得传感器到仪器间引线可长至300米。

11.采用校正棒补偿空气声速随温湿度、组分变化的影响，提高了测量精度。
