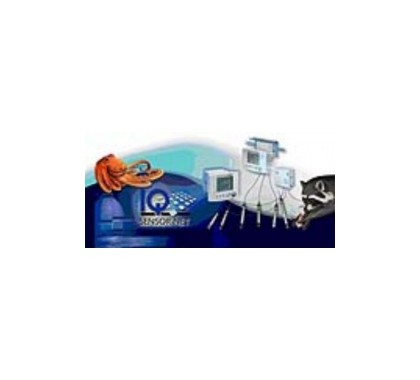

IQ Sensor Net 在线多参数水质分析仪

在线多参数水质分析仪采用“五合一”的模块（变送器、传感器、电源模块、输出模块、输入模块、电磁阀模块、接线盒、显示断/控制器）方式组成，具有数字化功能，不同模块、传感器之间采用数字信号进行通讯。
变送器同时连接pH/温度、溶解氧、电导率、浊度和悬浮固体，COD，BOD，盐度，NH4-N，NO3-N，NO2-N，TSS／SAC／TOC，PO4等不同类型的电极，并同时测量显示这些参数，一套在线多参数水质分析仪可以扩张到多个参数，只要添加模块即可。仪表同时输出6组以上（含6组）4-20mADC输出，6组继电器输出，RS-485/232输出，MODBUS、PROFIBUSDP标准接口协议。变送器防护等级IP66；传感器防护等级IP68。

在线多参数水质分析仪指标如下：

1、水温自动分析仪技术指标要求
项 目 技 术 指 标
测定范围 0.0-60.0℃
响应时间 ≤0.5min

2、pH自动分析仪技术指标要求
项 目 技　术　指　标
测定范围 0.00～14.00
响应时间 ≤0.5min
温度补偿 0－50℃ 自动温度补偿

3、溶解氧自动分析仪技术指标要求
项 目 技　术　指　标
测定范围 0.00～20.00mg/L
分辨率 0.1mg/L
反应时间（25℃） T90:30s T99:90s
温度补偿 0－60℃ 自动温度补偿

4、电导率自动分析仪技术指标要求
项 目 技 术 指 标
测定范围 10 uS -500mS/cm
测试方式 4极式电极法
电极常数 K＝0.917cm-1, ±1.5%
反应时间（25℃） T90:30s T99:90s
温度补偿 内置地表水非线性温度补偿

5、浊度自动分析仪技术指标要求
项 目 技 术 指 标
测定范围 0.0-1000FNU
方法原理 90度散射比浊法，内置超声波发生器清洁镜片
测试镜片 蓝宝石镜片
测量精度 测量值的±3%


在线多参数水质分析仪IQ Sensor Net
主要特点：

1. 一套系统测试近二十种参数：一套系统可测试PH、温度、ORP、溶解氧、电导、浊度、TSS总悬浮固体浓度、氨氮、NO3、COD、TOC、BOD、SAC、DOC等参数
2. 传感器可任意组合或位置互换
3. 最多可同时接20个数字传感器
4. 只要添加模块就可扩展系统功能
5. 两线制，安装简单易行
6. 系统内数字信号传送距离可达1000米
7. 内置闪电保护电路


在线多参数水质分析仪IQ Sensor Net
主机选择:
单点多参数测试系统：182系统（1到4支传感器）
◆可接1到4支传感器，适用于测试点/测试参数较少的场合，如一个池子测试4个不同的参数。
◆多种输出信息供选，如RS485，MODBUS，PROFIBUS或0/4-20mA模拟电流输出

多点分布式传感器测试网络：2020XT系统（可接多达20支传感器）
◆可接多达20支传感器，适用于测试点数较多的场合，分布式网络系统、技术先进、性能卓越，显示终端可移动且支持热拔插
◆多种输出信号模块供选，如RS485，MODBUS，PROFIBUS或0/4-20mA模拟电流输出


在线多参数水质分析仪IQ Sensor Net
任意传感器组合
所有的IQ传感器（特定参数传感器）都配备了标准通讯接口，可跟任何IQ模块通讯。因此可很容易地把不同类型的传感器并入到一个系统中，用户可灵活选择所需的测试参数，唯一受到限制的是传感器的数目，这意味着可用一套IQSensorNet系统同时监测一个污水厂入口、出口以及多个曝气池的水质指标或水质自动站监测断面的各种水质指标。

最多可同时连接20个传感器
WTW目前为止已推出了十多种IQ传感器，包括采用专有清洗技术的浊度、悬浮固体、氨氮、硝氮、COD/SAC/TOC/BOD传感器。测试同一种参数也有多种不同型号的传感器，取决于具体应用环境，WTW可提供16种型号的IQ传感器。当往系统中接入一支IQ传感器后，系统会自动确认，马上显示测试值。系统控制软件允许新的测试项目并入现有的系统，这种智能化架构使系统升级扩展非常容易，最多可同时连接20支传感器。

在线多参数水质分析仪IQ Sensor Net
数字化，模块化
传统的主机包含许多功能元件，如电源、输出、继电器等，这些功能元件在IQSensorNet系统里被完全模块化了，即每个模块仅有一个特定的功能，不同模块、传感器之间都采用数字信号进行通讯。数字传送技术的应用大大提高了信号的传送距离，因此，测试模块可安装在系统内的任意位置。系统电缆采用2芯屏蔽线，不单传送数字信号，还传送低压电源信号，可很好地满足以下要求：
1. 测试位置选择灵活，测试点之间距离允许很长
2. 可选择特定功能模块，安装在所需的位置
3. 安装简单，升级扩展容易

在线多参数水质分析仪IQ Sensor Net
配置灵活，经济有效
IQSensorNet配置非常灵活，传感器和模块可安装在所要的任意地点上，而且接线非常简单，
性能可靠。更重要的是，IQ Sensor Net可大大节省投资成本，体现在以下几个方面：
1. 测试点越多，投资相对成本越低，因为增加测试点只需加一支IQ传感器。
2. 省却了不同测试点之间连线的费用。
3. 可随时升级扩展系统功能，简单有效。


在线多参数水质分析仪IQ Sensor Net
特性和功能介绍

电源、通讯两不误
在IQSensorNet系统里，各部件通过SNCIQ特殊两芯屏蔽线进行通讯。电缆不仅传送电源信号，还传送数字信号。电缆内芯有颜色标识，可避免接线错误。不过误接反了也没关系，因为电压很小，约
24VDC，没有被强电击伤的危险。

数字信号传送
系统内部均采用数字化通讯，即使部件之间距离很远，也能保证极佳的测试精度。
此外，数字信号有很强的免疫力，不受外界干扰。

内置闪电保护电路，EMC防护水平高
这是WTW的优势所在，WTW所有的在线仪表均有防闪电功能，用户不必专门安装防闪电设施。电磁防护等级很高，保证了用户操作安全，系统运行可靠。

添加部件，扩展系统
扩展后，新部件马上被确认并自动并入到系统中。

更换传感器
不用关闭电源就可更换传感器，旧电极上的所有设定值会自动应用到新的电极上。

输入/输出完全可编程
用户可灵活设定哪些输出代表哪支电极的信号。

故障诊断
系统内有一个记录器，专门记录系统运行状态和发生的事件。一旦有故障，屏幕将显示详细信息，提示用户如何排除故障。

安装
IQ传感器可安装在明渠或各种反应池、槽的池壁上。WTW可提供多种安装附件，挂壁式、面板式、流通槽式、扶栏式、密闭管路式等。新开发出来的SSH/IQ遮阳板可装在WTW现有的野外安装支架上。
