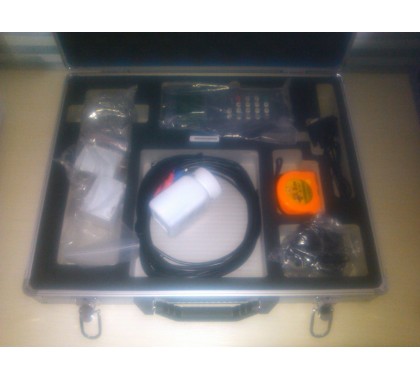

手持式超声波流量计-实验室设备

产品概述：

 XJ-TDS-101H型手持式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量
 精度高、一致性好、电池供电、操作简单、携带方便等特点，是目前国内体积最小、质量最轻，真正意义
 上的便携式超声波流量计。

主机技术参数：
 * 测量精度：优于1%。
 * 重 复 性：优于0.2%。
 * 工作电源：90～230VAC (内置镍氢充电电池，充足后可持续工作14小时)。
 * 安装方式：外敷式安装，操作简单，方便。
 * 显 示：4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等。
 * 信号输出：非隔离RS232 /1路隔离OCT输出。
 * 其它功能：内置数据记录器可记录时间、累积流量、信号状态、工作时间等，标准数据接口RS232用于
 联网检测或导出记录数据自诊断，提示当前工作状态是否正常。

外形尺寸：

可选配传感器及参数：

技术参数	支架HS型	支架HM型	标准S1型	标准M1型	标准L1型	高温S1H型	高温M1H型
适用管径(DN)	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　质	铝合金		ABS			特殊高温材料
工作频率	1MHz
常用安装方法	V (N、W)法	V、Z法	V (N、W）法	V、Z法	Z法	V (N、W）法	V、Z法
标　定	整机配对标定
磁　性	有				无
适用温度	0～70℃					0℃～160℃
防护等级	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
质量（克）	250	1080	75	250	650	94	150
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆	标准配置：5米×2，可选配10米×2或15米×2
