福禄克 Fluke Networks MicroScanner™ PoE 线缆验测仪
MicroScanner™ PoE 可通过提供快速而简单的 PoE 验证，消除 PoE 安装给您造成的困扰。
测试仪根据最新的 PoE 标准检测可用的 PoE 等级 (0-8)，并显示被动 PoE 电源的电压。线缆技术人员所需要了解的一切信息，包括可用服务（高达 10G 以太网）、线缆长度、接线图、线缆 ID 和故障点距离，均显示在液晶屏上。
内置的 IntelliTone 数字和模拟音频发生器可精确定位任何线缆或线对，即使在有源网络中也可精确定位。
采用人体工程学设计，光面橡胶包覆成型，抓握舒适，极其耐用。
包括带有可拆卸接线图适配器的 MicroScanner™ POE（以太网供电）线缆验测仪、入门指南（10 种语言）、2 节 AA 碱性电池、便携包和一年保修。

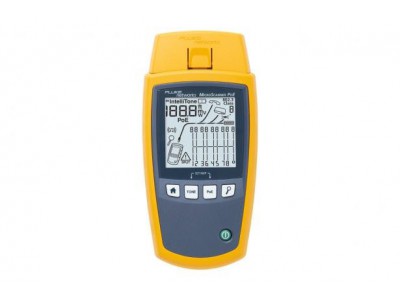

福禄克 Fluke Networks MicroScanner™ PoE 线缆验测仪
福禄克 Fluke Networks MicroScanner™ PoE 线缆验测仪 仪器特点
- ✔ 报告 PoE 等级 (0-8)
- ✔ 显示高达 10G 的网络交换机速度
- ✔ 获得以太网联盟认证，符合 IEEE-802.3™ 标准
- ✔ 显示线缆长度、接线图和故障点距离
- ✔ 通过音频发生器定位和跟踪线缆（探头单独出售）
福禄克 Fluke Networks MicroScanner™ PoE 线缆验测仪 技术数据
| 环境参数 | |
| 工作温度 | 32 °F - 113 °F (0 °C - 45 °C) |
| 存放温度 | -4 °F - +140 °F (-20 °C - +60 °C) |
|
工作相对湿度 （% RH，无冷凝） |
90 % (50 °F - 95 °F 10 °C - 35 °C) 75 % (95 °F - 113 °F 35 °C - 45 °C) |
| 冲击和振动 |
随机，2 g，5 Hz-500 Hz（2 级） 1 m 跌落测试，带有或不带接线图适配器 |
| 安全性 | IEC 61010-1 第 3 版 |
| 海拔 | 4000 m；存放：12,000 m |
| EMC | IEC 61326-1 |
| 通用技术指标 | |
| 测试接头 | 屏蔽式 8 针模块化插孔，可插接 8 针模块化 (RJ45) 和 4 针模块化 (RJ11) 插头。 |
| 电源 |
电池类型：2 节 AA（NEDA 15A，IEC LR6）碱性电池 电池续航时间：20 小时（正常使用） 其他兼容电池类型：2 节 AA 相机锂电池、镍氢电池、镍隔电池 |
|
尺寸和重量 （装有电池且连接接线图适配器） |
3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner™ PoE：10.6 oz (300 g) |
| 显示屏 | 单色背光液晶屏 |
| 测试模式 | |
| 线缆测试 |
测量长度、验证接线图、识别 Remote ID 定位器以及检测以太网端口。 当线缆的电阻超过 12.5 Ω 时，MicroScanner™ PoE 还可显示 HIGH Ω。在单个屏幕上显示结果。 |
| 音频 | 生成 IntelliTone™ 和常规模拟音频信号 |
| PoE |
MicroScanner™ PoE：请求和检测是否存在兼容 802.3af、at、bt 和 UPOE （Cisco 通用以太网供电）的 PoE 设备 |
| 性能指标 | |
| 测试的线缆类型 | 双绞线：UTP、FTP、SSTP |
| 长度测试 |
测量范围：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取较大值。NVP 不确定性属于额外误差。 校准：用户可设置双绞线 NVP 值。可利用已知长度的线缆来确定实际的 NVP 值。 |
| 接线图测试 |
检测单根导线故障、短路、误接、分拆线对，以及最多七个远端适配器 ID。 按比例长度绘制接线图，以直观地显示故障的大致位置。 |
| 以太网端口检测 |
MicroScanner™ PoE：检测 802.3 以太网端口的标称速率， 适用于 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速率。 |
| 音频发生器 |
支持用 Fluke Networks 数字式 IntelliTone™ 探头产生音频和绘制线缆接线图。 可产生四种与标准模拟探头兼容的音频。SmartTone™ 功能可在使用 IntelliTone 或模拟探头时可靠地识别线束中的线缆。 |
